ADM824

製造中

ADM824

電源監視用IC、ウォッチドッグと手動リセット機能付、5ピンSC70 / SOT-23

すべて表示

製造中

お探しの製品ではありませんか

製品セレクション・テーブル

すべてのドキュメントを表示

質問する

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ

製品モデル 4

1Ku当たりの価格最低価格：$0.67

特長

高精度な2.5V～5Vの電源電圧モニタ
7種のリセット・スレッショールド・オプション：2.19V～4.63V
リセット・タイムアウト：140ms（min）
マニュアル・リセット入力（ADM823、ADM825）
プッシュプル出力段
RESET（ADM823）
RESET / RESET（ADM824 / ADM825）

ウォッチドッグ・タイマー：1.6sのタイムアウト（ADM823、AD824）
低消費電力：5μA

詳細はデータシートをご参照ください。

製品概要

ADM823 / ADM824 / ADM825は、マイクロプロセッサ・ベースのシステムで電源電圧レベルとコード実行の完全性をモニタする監視回路です。オンチップのウォッチドッグ・タイマーがパワーオン・リセット信号を供給するほか、プリセットのタイムアウト期間内にマイクロプロセッサがストローブに失敗したときにマイクロプロセッサをリセットします。プッシュボタンを外付けして、手動リセット入力からリセット信号をアサートすることもできます。この3つのデバイスのウォッチドッグ入力、手動リセット入力、出力段の構成は、表1に示されているように、異なる組み合わせになっています。

各デバイスでは、2.19～4.63Vのレンジの7つのリセット・スレッショールド・オプションから任意の電圧を選択できます。リセットとウォッチドッグのタイムアウト期間は、それぞれ140ms（min）および1.6秒（typ）に固定されています。

ADM823 / ADM824 / ADM825は5ピンのSC70およびSOT-23パッケージを採用し、わずか5µA（typ）の消費電流であるため、低消費電力のポータブル・アプリケーションに適しています。

アプリケーション

マイクロ・プロセッサー・システム
コンピュータ
コントローラ
インテリジェント計測器
携帯用機器

すべてのドキュメントを表示

質問する

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ

製品モデル 4

1Ku当たりの価格最低価格：$0.67

技術資料 1

ADM823/ADM824/ADM825: Supervisory Circuits with Watchdog and Manual Reset in 5-Lead SC70 and SOT-23 Data Sheet (Rev.D) 11/14/2006

すべて表示

参考資料 2

Altera FPGA向けの電圧監視デバイス推奨製品ガイド 02/26/2009

Xilinx FPGA向けの電圧監視デバイス推奨製品ガイド 02/26/2009

設計リソース 4

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

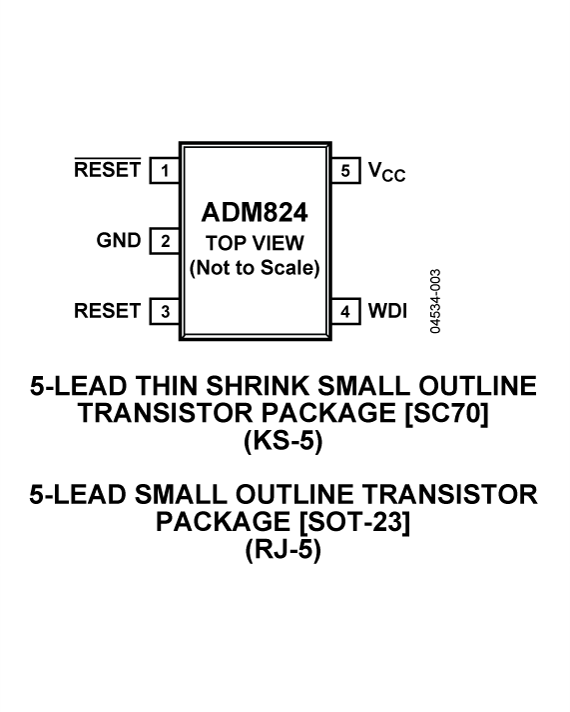

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
ADM824LYRJZ-REEL7	5-Lead SOT-23	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
ADM824RYKSZ-REEL7	5-Lead SC70	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
ADM824SYKSZ-REEL7	5-Lead SC70	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
ADM824SYRJZ-REEL7	5-Lead SOT-23	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
