ADM7151: 800 mA 超低ノイズ 高 PSRR の RF リニア・レギュレータ10/29/2013
類似製品
製品概要
機能と利点
- 入力電圧範囲：4.5V～16V
- 最大出力電流：800mA
- 調整可能出力範囲：1.5V～5.1V
- 低ノイズ：
トータル積分ノイズ：1.0μVrms＠100Hz～100kHz、
トータル積分ノイズ：1.6μVrms＠10Hz～100kHz - ノイズ・スペクトル密度：10kHz～1MHzで1.7 nV√Hz
- 400mAの負荷での電源電圧変動除去比（PSRR）
- >90dB（1kHz～100kHz）、VOUT = 5V
- >60dB（1MHz）、VOUT = 5V
- ドロップアウト電圧：600mV＠VOUT＝5 V/800mA負荷時
- 初期精度：±1％
- ライン、負荷、温度についての精度：±2％
- 静止時電流、IGND＝4.3mA＠無負荷時
- 低シャットダウン時電流：0.1μA
- 10μFセラミック出力コンデンサで安定に動作
- 8ピンLFCSPとSOICパッケージを採用
製品概要

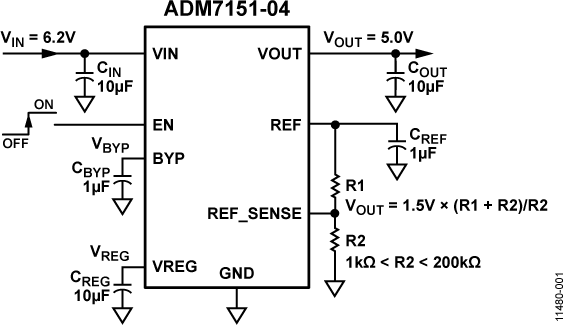

ADM7151は、低ドロップアウト（LDO）のリニア・レギュレータで、入力電圧は4.5V～16Vで動作し、出力電流は最大800mAまで提供します。斬新で独自のアーキテクチャを使用することで、この製品は、高い供給電圧除去、低ノイズを提供し、小型10μFのセラミック出力コンデンサとともに、優れたラインおよび負荷トランジエント応答を達成します。出力電圧は、2つの抵抗器を使って1.5Vから入力電圧の5.1Vまで設定することができます。
ADM7151は、入力と出力電圧の機能として、消費電力を最適化したモデルとPSRR性能を最適化したモデルの2種のモデルがあります。セレクション・ガイドについては、表6と表7を参照してください。
ADM7151レギュレータの出力ノイズは、100Hz～100kHzで1.0μVrms（typ）で、10kHz以上でのノイズ・スペクトラル密度は1.7nV/√Hzです。

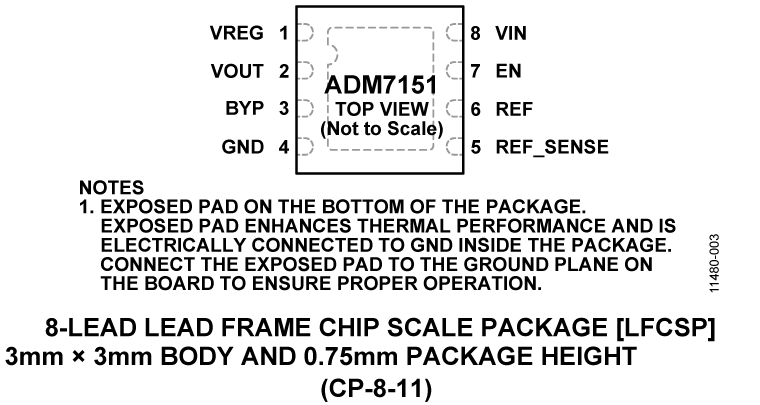

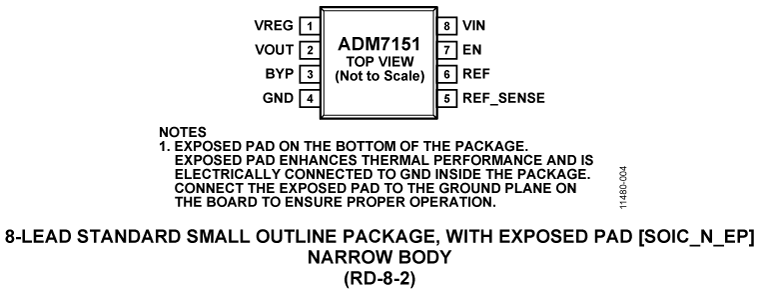

ADM7151は、8ピンの3mm×3mm LFCSPパッケージと8ピンのSOICパッケージで供給されますので、非常にコンパクトなソリューソンを実現できるだけではなく、小型、薄型で最大800mAの出力電流を必要とするアプリケーションに関して優れた熱性能を提供します。
ADM7151は、調整可能なVout デバイスです。ADM7151の固定Voutバージョンについては、ADM7150を参照してください。
アプリケーション
- ノイズに敏感なアプリケーション向けの安定化電源：RFミキサー、PLL、VCO、VCO内蔵のPLL
- クロック分配回路
- 超音波、他の画像アプリケーション
- 高速RFトランシーバ
- 高速16ビットADC
- 通信関連、インフラストラクチャ
- ケーブルD/Aコンバータ（DAC）ドライバ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
