ADM696

マイクロプロセッサ監視回路：バックアップ用バッテリへの切替え、調節可能な電源電圧不足監視

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 3
1Ku当たりの価格 最低価格：$4.90
特長
  • MAX696/MAX697の上位改良製品
  • 全温度範囲で仕様を規定
  • 調整可能なLOWライン電圧モニタ
  • 電源OK／リセット時間遅延
  • VCC＝1Vまで有効なRESET
  • ウォッチドッグ・タイマー：100ms、1.6sまたは調整可能
  • 低スイッチオン抵抗：通常1.5Ω、バックアップ時20Ω
  • 600nAのスタンバイ電流
  • 自動バッテリ・バックアップ・スイッチング（ADM696）
  • チップ・イネーブル信号の超高速ゲート動作（ADM697）
  • 電源障害または低バッテリ警報用の電源モニタ

製品概要
show more Icon

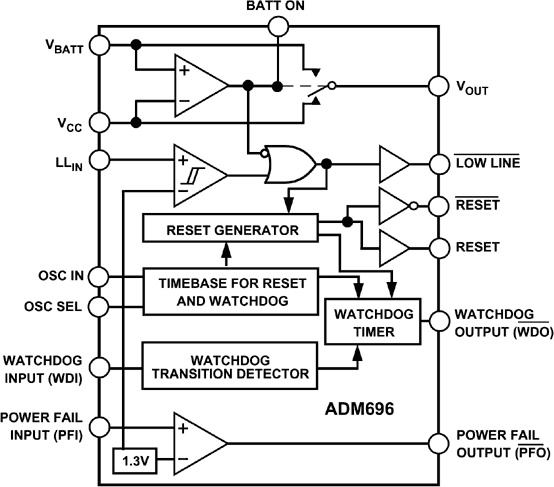

ADM696/ADM697の監視回路は、マイクロプロセッサ・システムの電源電圧監視とバッテリ制御を行うフル機能のシングルチップ・ソリューションを提供します。プロセッサのリセット、バックアップ用バッテリへの切替え、ウォッチドッグ・タイマー、CMOS RAMの書込み保護、電源障害通知などの機能を備えています。

ADM696/ADM697には、16ピンDIPとSOPのパッケージがあります。以下の機能を備えています。

  • パワーアップ、パワーダウン、電圧低下時のパワーオン・リセット出力。RESETの閾値電圧は外付けの分圧抵抗で調節可能。VCCが1V以下の間、RESET出力をオンに維持
  • ウォッチドッグ・タイマー（オプション）が指定時間内にトグルされなかった場合にリセット・パルス生成
  • ウォッチドッグ・タイムアウトと電源電圧不足の出力が別
  • リセット期間とウォッチドッグ・タイムアウト時間が調節可能
  • 電源障害通知、電池残量不足検出、VCC以外の電源電圧監視のための1.3V閾値検出
  • CMOS RAM、CMOSマイクロプロセッサ、またはその他の低消費電力ロジックを対象とするバッテリのバックアップ切替え（ADM696）
  • CMOS RAMまたはEEPROMの書込み保護（ADM697）

    • ADM696/ADM697は、高度なエピタキシャルCMOSプロセスによって製造され、低消費電力（5mW）、超高速のチップ・イネーブル・ゲーティング（5ns）、そして高い信頼性を備えています。VCCが1V以下の間、RESET信号を維持します。また、電力切替え回路は電圧降下が最小となるように設計されており、外付けパス・トランジスタを追加することなく最大100mAの大出力電流を駆動できます。
