ADM6305
新規設計に推奨複数入力のプログラマブルな監視IC
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$1.36
製品の詳細
- 調整可能な入力スレッショールド電圧オプション: 0.4 Vと1.23 V
- 調整済みのVCCスレッショールド・オプション（ADM6306）
2.5 V～5 Vで増加可能 - マニュアル・リセット入力（ADM6306）
- 4種類の出荷時設定済みリセット・タイムアウト遅延
1 ms、20 ms、140 ms、1.12 sec （最小）
- リセット出力ステージ：アクティブ・ロー、オープン・ドレイン
- 低消費電力: 5 µA （typ）
- 優れた電源グリッチ耐性
- 5ピンSOT-23パッケージを採用
- 温度範囲： −40°C～+125°C
ADM6305／ADM6306は2個の電源をモニタして、DSPやマイクロプロセッサを採用したシステムへリセット信号を出力するようにデザインされたデュアル電圧監視回路です。これらのデバイスは低電源電流で小型であるため、携帯機器アプリケーションおよびバッテリ駆動アプリケーションに適しています。
モニタする電源電圧が最小電圧スレッショールドを下回ると、1本のアクティブ・ロー出力によりシステム・リセットが起動されます。すべての電圧が選択したスレッショールド・レベルを超えても、リセット信号はリセット・タイムアウト区間の間ロー・レベルを維持します。4種類のリセット・タイムアウト・オプションがあります。

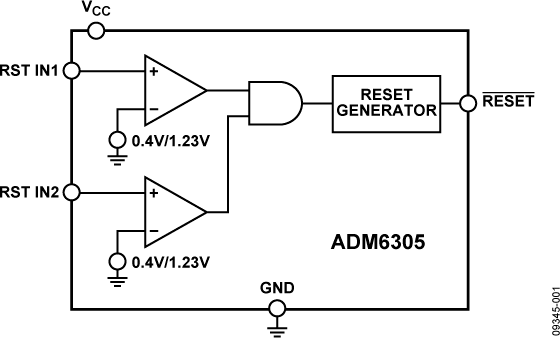

ADM6305は、抵抗で調整可能な2本の低電圧リセット入力を使って2個の電源をモニタします。RST IN1とRST IN2のリセット・スレッショールドは、特定のモデルに対応して0.4 Vまたは1.23 Vに設定されています。すなわち、ADM6305DxARJZモデルのRST IN1とRST IN2のスレッショールドは1.23 Vであり、ADM6305DxARJZ1モデルの場合は0.4 Vです。ADM6305のVCC入力はモニタされていません。
ADM6306には調整可能な低電圧リセット入力RST INが1本あります。この入力によりリセット・スレッショールドを0.4 Vまたは1.23 Vに設定します（詳細については、オーダー・ガイドを参照してください）。ADM6306には、2.5 V～5 Vで増加できる電源電圧モニタ用の多様な内部調整VCC低電圧スレッショールド・オプションがあります。また、ADM6306にはマニュアル・リセット入力もあります。
ADM6305／ADM6306 の RESET出力は、VCCが0.9 Vより高い間、有効なままになります。
ADM6305／ADM6306は5ピンのSOT-23パッケージを採用しています。これらのデバイスの仕様は、−40°C～+125°Cの温度範囲で規定されています。
アプリケーション
- 携帯機器／バッテリ動作の装置
- マイクロプロセッサ・システム
- 複数電圧アプリケーション
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADM6305D3ARJZ-RL7 | 5-Lead SOT-23 | ||
| ADM6305D3ARJZ1-RL7 | 5-Lead SOT-23 |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
2 22, 2016 - 16_0021 Addition of Amkor Philippines as Alternate Assembly Site for 5L,6L and 8L SOT23 Packages |
||
| ADM6305D3ARJZ-RL7 | 製造中 | |
| ADM6305D3ARJZ1-RL7 | 製造中 | |
これは最新改訂バージョンのデータシートです。
