製品概要
機能と利点
- 3.3V電源で動作
- 全コモン・モード範囲でEIA RS-422とRS-485に準拠
- 入力インピーダンス：19kΩ
- バスに最大50個のトランシーバを接続可能
- データ・レート：20Mbps
- 短絡保護
- 全温度範囲で仕様を規定
- サーマル・シャットダウン機能内蔵
- 5Vロジックと互換
- 電源電流：840μA
- シャットダウン電流：2nA
- 詳細はデータシートをご参照ください。
製品概要

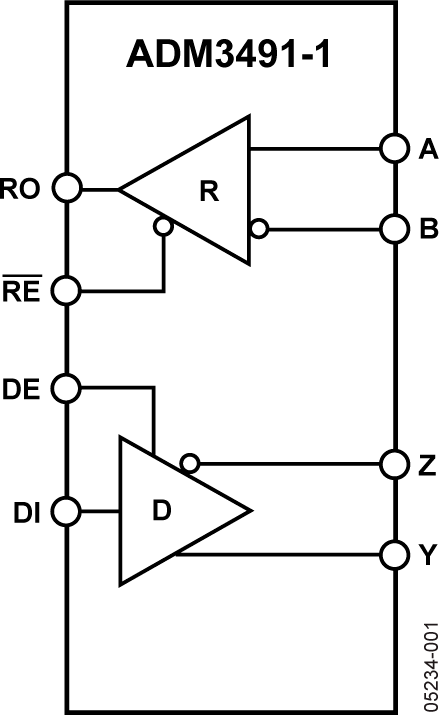

ADM3491-1は3.3V単電源で動作するように設計された低消費電力、差動ライン・トランシーバです。低消費電力だけでなくシャットダウン・モードもあるので消費電力の制約が厳しいアプリケーションには理想的です。この製品はマルチポイント・バス伝送線の通信に適しています。ADM3491-1は平衡データ伝送を対象にした製品でElectronic Industries Association（EIA）規格のRS-485とRS-422に準拠しています。この製品は差動ライン・ドライバと差動ライン・レシーバを内蔵しているので、全二重のデータ転送に最適です。
入力インピーダンスは19kΩなのでバスに最大50のトランシーバを接続できます。バスの競合あるいは出力短絡によって起こる過度な電力消費はサーマル・シャットダウン回路によって防げます。このサーマル・シャットダウン回路により、もし故障状態の時に内蔵のドライバ回路で大きな温度上昇が検出されたらドライバ出力は強制的に高インピーダンスになります。
もし入力が未接続（フローティング）になった場合、レシーバにはフェイルセーフ機能があり、ロジック・ハイの出力状態になります。
ADM3491-1は低消費電力のCMOS技術と高速スイッチングのバイポーラ技術の利点を組み合わせたBiCMOS技術を使って製造されています。
アプリケーション
- テレコミュニケーション
- DTE–DCEインターフェース
- パケット・スイッチング
- ローカル・エリア・ネットワーク（LAN）
- データ・コンセントレーション
- データ・マルチプレクサ
- インテグレーテッド・サービス・デジタル・ネットワーク（ISDN）
- アップルトーク工業用コントロール
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

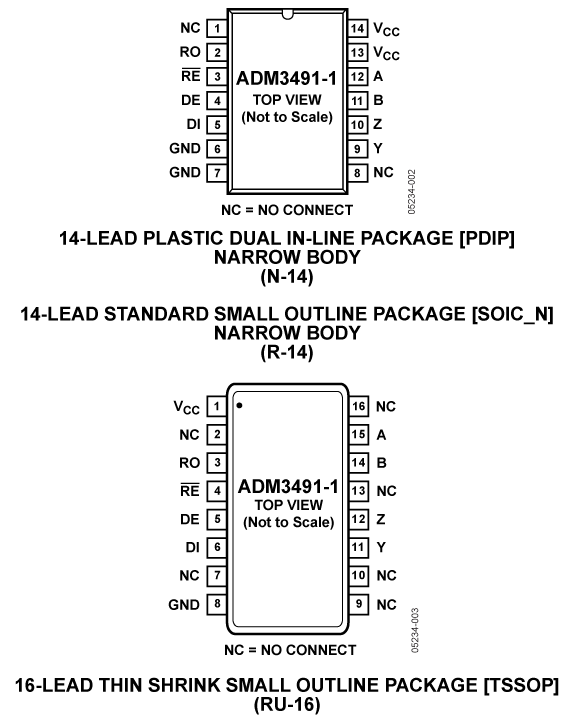

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADM3491ANZ-1 | 材料宣誓書（MD） | 信頼性データ | 14-Lead PDIP | |
| ADM3491ARU-1 | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
| ADM3491ARU-1REEL | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
| ADM3491ARUZ-1 | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
| ADM3491ARUZ-1REEL | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
| ADM3491ARUZ-1REEL7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
| ADM3491ARZ-1 | 材料宣誓書（MD） | 信頼性データ | 14-Lead SOIC | |
| ADM3491ARZ-1REEL | 材料宣誓書（MD） | 信頼性データ | 14-Lead SOIC | |
| ADM3491ARZ-1REEL7 | 材料宣誓書（MD） | 信頼性データ | 14-Lead SOIC | |
| ウェハ・ファブリケーション・データ |
