製品概要
機能と利点
- Green Idle電力節約モード
- 2.7～3.6V単電源動作
- 3Vロジックで動作
- 0.1～1μFチャージ・ポンプ・コンデンサ
- 低EMI
- 低消費電力シャットダウン：20nA
- RS-232規格に完全準拠
- データ速度：460kb/s
- シャットダウン時に1個のレシーバがアクティブ状態を維持 （ADM3307E/ADM3311E/ADM3312E/ADM3315E）
- シャットダウン時に2個のレシーバがアクティブ状態を維持（ADM3310E）
- RS-232 I/OのESD保護>15kV IEC1000-4-2
- CMOSとRS-232 I/OのESD保護>15kV IEC1000-4-2
（ADM3307E） - 車載アプリケーション向けの品質評価済
製品概要
＋2.7Vの低い単電源で動作するADM3310Eは、3個のドライバと5個のレシーバを備えたEIA-232規格準拠のシリアル・ポート・トランシーバです。本デバイスはADM3311Eに似ていますが、シャットダウン時に2個のレシーバがアクティブ状態を維持します。チャージ・ポンプ型のDC/DCコンバータを内蔵しているため、両電源は不要です。このDC/DCコンバータは、電源から正電圧と負電圧を内部で生成する電圧トリプラと電圧インバータも内蔵しています。DC/DCコンバータはGreen Idleモードで動作します。このモードでは、負荷状態にかかわらず、チャージ・ポンプのオシレータをゲート制御でオン / オフすることにより、出力電圧を±6Vに維持します。ADM3310Eは、すべての入出力ピンに最大±15kVのESD保護機能を搭載しています。28ピンTSSOPパッケージ、または省スペース型の5×5mm 32ピンLFCSPパッケージで提供しています。
アプリケーション
- 携帯電話 / データ・ケーブル
- ラップトップ / ノートブック・コンピュータ
- プリンタ
- 周辺機器
- モデム
- PDA / 携帯用デバイス / パームトップ・コンピュータ
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

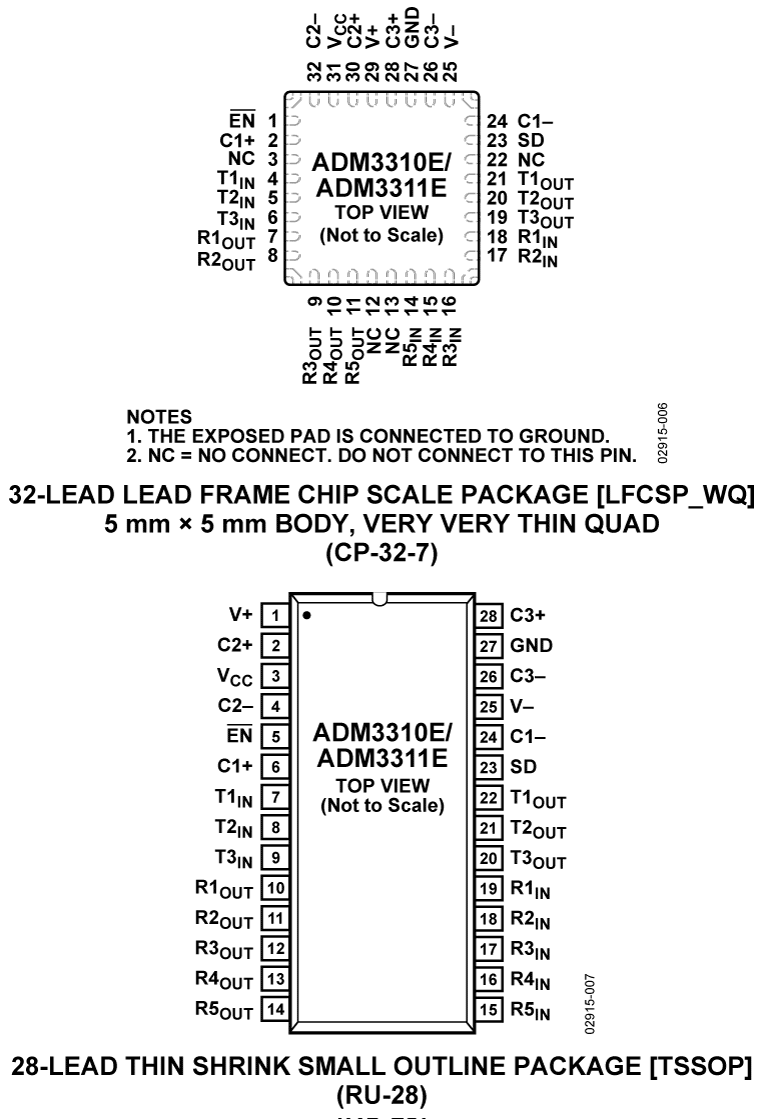

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADM3310EACPZ | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| ADM3310EACPZ-REEL | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| ADM3310EACPZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| ADM3310EARU | 材料宣誓書（MD） | 信頼性データ | 28-Lead TSSOP (4.4mm x 9.7mm) | |
| ADM3310EARUZ | 材料宣誓書（MD） | 信頼性データ | 28-Lead TSSOP (4.4mm x 9.7mm) | |
| ADM3310EARUZ-REEL | 材料宣誓書（MD） | 信頼性データ | 28-Lead TSSOP (4.4mm x 9.7mm) | |
| ADM3310EARUZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 28-Lead TSSOP (4.4mm x 9.7mm) | |
| ウェハ・ファブリケーション・データ |
