ADM3058E

新規設計に推奨

5.7kV実効値、信号絶縁型、基本CAN FDトランシーバー

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 5.7kV実効値の信号絶縁型CAN FDトランシーバー
  • ロジック側：1.7V～5.5Vの電源およびレベル
  • バス側：4.5V～5.5Vの電源
  • ISO 11898-2:2016準拠のCAN FD
  • CAN FDの最大データ・レート：12Mbps
  • 低い最大ループ伝搬遅延：155ns
  • 拡張コモンモード電圧範囲：±25V
  • バス障害保護（CANH、CANL）：±40V
  • 6dBでEN 55022クラスBに合格
  • 高いコモンモード過渡耐圧：50kV/μs超
  • 工業用動作温度範囲：-40°C～+125°C
  • 安全と規制に関する認定（申請中）
    • UL：1分間で5700V（実効値）、UL 1577規格に準拠
    • CSA Component Acceptance 5A（5.7kV実効値）
      • IEC 60601およびIEC 61010
    • VDE適合性認定
      • DIN VDE V 0884-11 (VDE V 0884-11):2017-01
      • VIORM = 1500V peak

ADM3058Eは、高性能の基本的な機能一式を備えた5.7kV実効値の絶縁型コントローラ・エリア・ネットワーク（CAN）物理層トランシーバーです。このデバイスは、CANフレキシブル・データ・レート（CAN FD）ISO 11898-2:2016の条件を十分に満たすだけでなく、12Mbpsもの高いデータ・レートにも対応することができます。

このデバイスでは、アナログ・デバイセズのiCoupler®技術を使用して、2チャンネル・アイソレータとCANトランシーバーを1つのスモール・アウトライン集積回路（SOIC）表面実装パッケージにまとめています。ADM3058Eは、CANおよびCAN FDのアプリケーションに十分適した絶縁ソリューションです。ADM3058Eは、CANコントローラと物理層バスを絶縁します。5.7kV実効値の耐電圧と1500V peak動作電圧に対する安全と規制に関する認定（申請中）を通じて、ADM3058Eがアプリケーションの絶縁条件を満たすことができます。

低ループ伝搬遅延と±25Vの拡張コモンモード電圧範囲により、長いバス・ケーブルでの堅牢な通信をサポートします。故障状態では、ドミナント・タイムアウト機能がバスをロックアップから保護します。また、電流制限機能とサーマル・シャットダウン機能が出力短絡から保護します。CANバスの入力ピンおよび出力ピンは、誤って24Vバス電源に接続しても耐えられるように±40Vまで保護されています。このデバイスは、-40℃～+125°Cの工業用温度範囲ですべて仕様規定されています。

アプリケーション

  • CANOpen、DeviceNet、その他のCANバスの実装
  • 工業用オートメーション
  • プロセス制御とビルディング制御
  • 輸送およびインフラストラクチャ
ADM3058E
5.7kV実効値、信号絶縁型、基本CAN FDトランシーバー
ADM3058E Functional Block Diagram ADM3058E Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

安全性および規制遵守 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
EVAL-ADM3058EEBZ

ADM3058E評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • ADM3058E 12Mbps絶縁型CAN FDトランシーバー
  • 低放射の2層基板、EN 55022クラスBに適合
  • 6V～9V電源用オンボードLDOレギュレータ、ADM3058E VDD1ピンとVDD2ピンに5Vを供給
  • 以下にスクリュー端子コネクタを提供します。
    • 6V～9V LDOレギュレータでVDD1ピンへの5Vの電源
    • VDD1ピンへの1.7V～5.5Vの直接電源
    • 6V～9V LDOレギュレータでVDD2ピンへの5Vの電源
    • VDD2ピンへの4.5V～5.5Vの直接電源
    • TXDピン、RXDピン、CANHピン、CANLピン信号
  • GND1およびGND2用分割基板帰路プレーン
  • TXDピンおよびRXDピン信号用SMAコネクタ

製品詳細

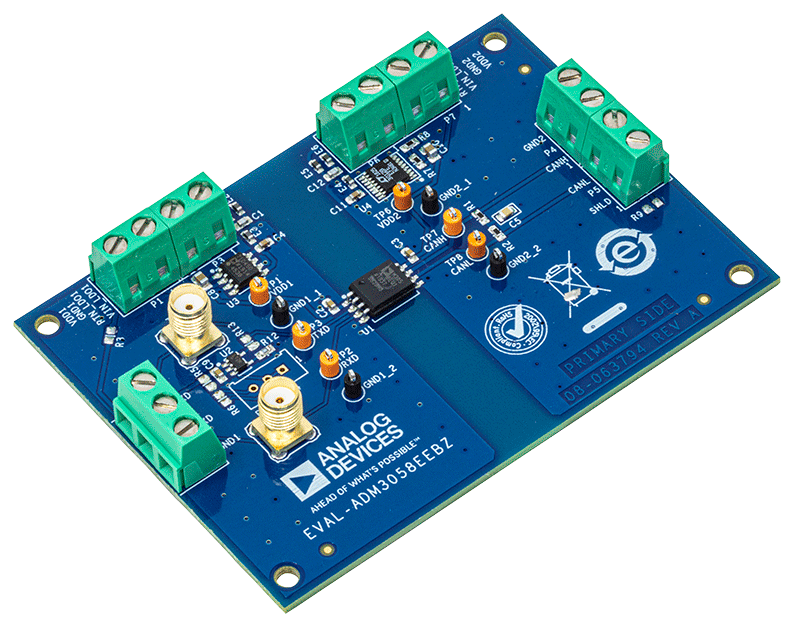

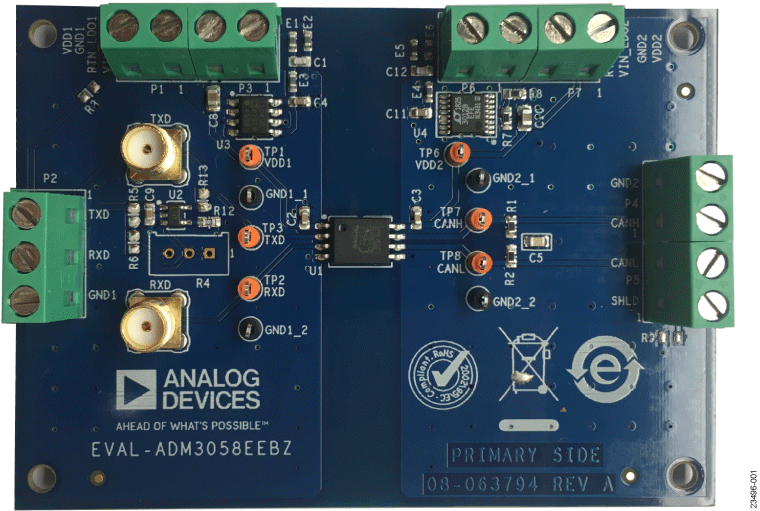

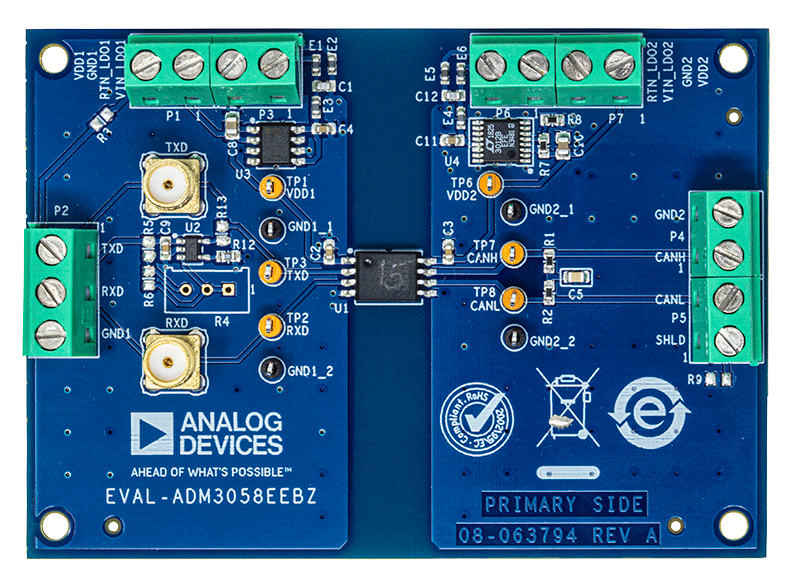

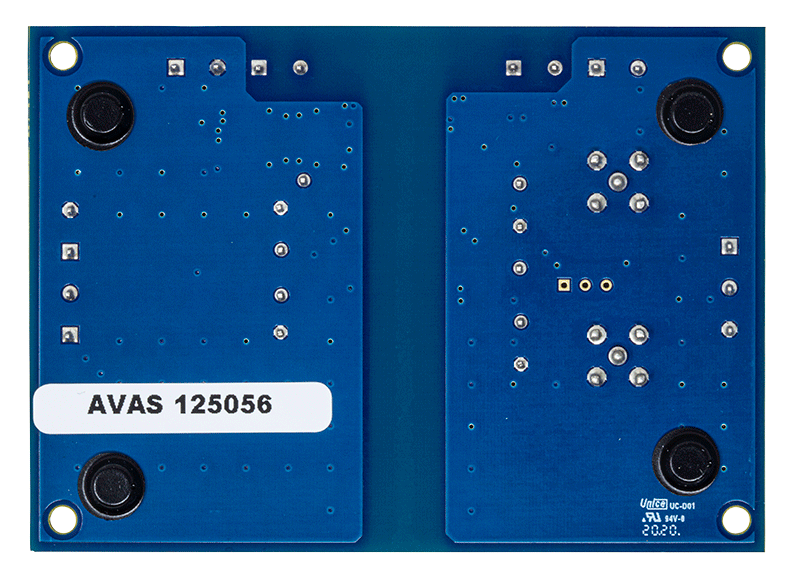

EVAL-ADM3058EEBZを使用すると、コントローラ・エリア・ネットワーク（CAN）またはCANフレキシブル・データ・レート（CAN FD）ネットワーク向けADM3058E信号／電源絶縁型トランシーバーを評価できます。EVAL-ADM3058EEBZでは、外付け部品を使用することなく、すべての入出力機能を実行できます。

アナログ・デバイセズのiCoupler®技術に基づいて、ADM3058Eは、ロジック側のオン／オフ・キーイング（OOK）信号絶縁チャンネルと低ループ遅延、高データ・レートのCAN FDトランシーバーを統合することができます。

EVAL-ADM3058EEBZには、沿面距離を増やしたタイプ（SOIC_IC）と、沿面距離が>8mmの8ピン標準SOP（スモール・アウトライン・パッケージ）が搭載されています。

ADM3058Eの詳細な仕様については、アナログ・デバイセズから提供されているADM3058Eデータシートを参照してください。EVAL-ADM3058EEBZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
EVAL-ADM3058EEBZ
ADM3058E評価用ボード
ADM3058E Evaluation Board
