製品概要
機能と利点
- 絶縁型 RS-485/RS-422 トランシーバ、半二重または全二重動作設定が可能
- RS-485 入力／出力ピンに ±15 kV の ESD 保護
- 500 kbps のデータ・レート
- ANSI TIA/EIA RS-485-A-1998 および ISO 8482:1987(E) 規格に適合
- 5 V または 3.3 V 電源動作に最適（VDD1）
- 高い同相トランジェント耐性: ＞25 kV/μs
- 真のフェイルセーフ・レシーバ入力
- バス上に 256 ノードの接続可能
- サーマル・シャットダウン保護機能
- 安全および規制の認可
- UL 規格認定
- UL1577 による 1 分間の 5000 V rms 絶縁電圧
- VDE 適合性認定
- DIN V VDEV0884-10（VDE V 0884-10)：2006-12
- 絶縁強化、VIORM = 849 V ピーク
- CSA 部品承認通告 5A
- IEC 60950-1: 380 V rms（強化版）
- UL 規格認定
- 動作温度範囲: -40℃ ～ +85℃
- ワイドボディ、16 ピン SOIC パッケージ
製品概要
ADM2484Eは、マルチポイント伝送ラインによる高速、半二重または全二重通信に適した±15kV ESD保護の絶縁型データ・トランシーバです。トランスミッタ出力とレシーバ入力が同じ伝送ラインを共有し、半二重動作を行います。トランスミッタ出力ピンYはレシーバ入力ピンAと外部でリンクし、トランスミッタ出力ピンZはレシーバ入力ピンBと外部でリンクします。
ADM2484Eは平衡型伝送ライン向けに設計され、ANSI/TIA/EIA RS-485-A-1998およびISO 8482:1987(E)規格に適合しています。このデバイスはアナログ・デバイセズのiCoupler®技術を採用し、3チャンネル・アイソレータ、スリーステートの差動ライン・ドライバ、差動入力レシーバをシングル・パッケージに内蔵しています。
差動のトランスミッタ出力とレシーバ入力は、人体モデル（HBM）を使用して最大±15kVの保護を行う静電気放電回路を特長としています。このデバイスのロジック・サイドは5Vまたは3.3V電源で動作し、バス・サイドは3.3Vの絶縁電源が必要です。
出力の短絡、およびバス競合によって消費電力が過度に増加する状況の発生を防止するために、このデバイスには電流制限機能とサーマル・シャットダウン機能を備えています。
アプリケーション
- 絶縁型RS-485/RS-422インタフェース
- 工業用回路
- INTERBUS
- マルチポイント・データ伝送システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

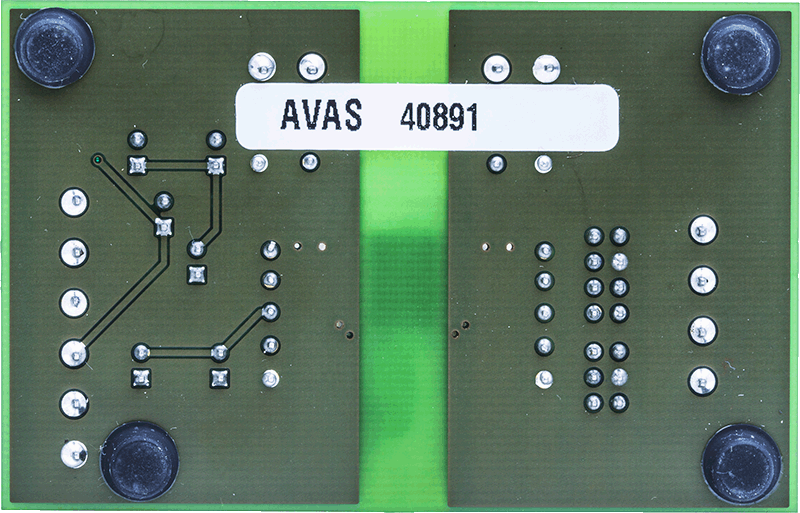

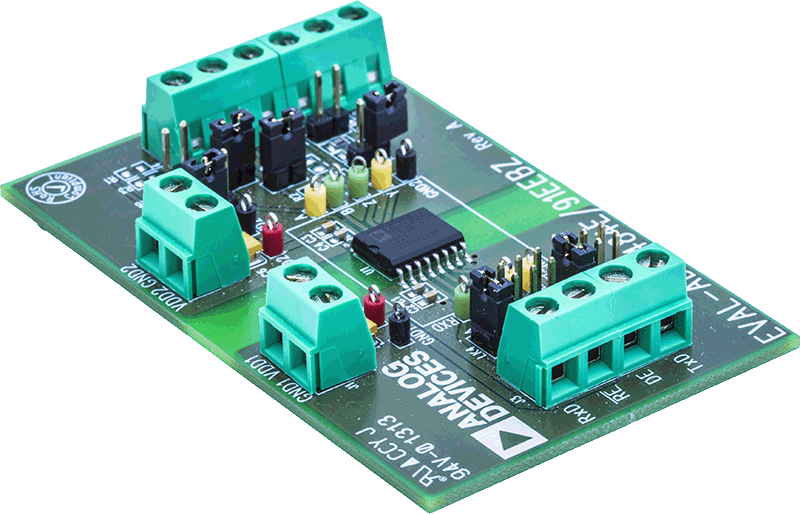

評価キット (1)
