製品概要

機能と利点

  • +5V単電源動作
  • EIA-232EおよびV.28規格に適合
  • 120kbpsのデータ・レート
  • DC/DCコンバータ内蔵
  • 5V電源駆動で±9Vの出力振幅
  • 外部1μFのコンデンサ
  • 低消費電力シャットダウン:≤1μA
  • ±30Vレシーバ入力レベル
  • ラッチアップ・フリー
  • MAX223/230~241とピン互換アップデート
  • AD230~241のピン互換、アップデート

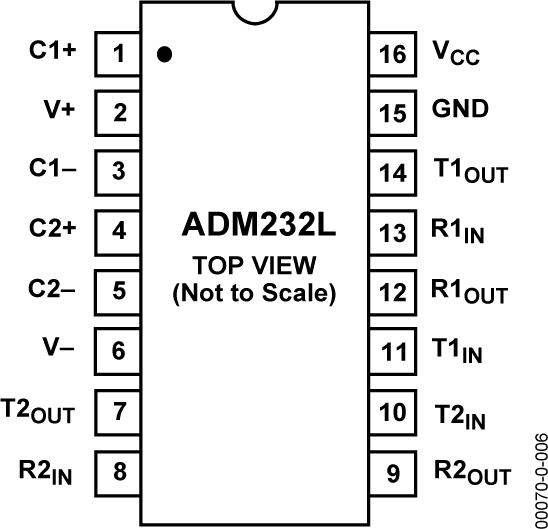

製品概要

ライン・ドライバ/レシーバのADM2xxファミリーは、すべてのEIA-232-EおよびV.28通信インターフェース、特に±12Vを使用できないアプリケーションに適しています。ADM223L、ADM230L、ADM235L、ADM236LおよびADM241Lは、消費電力を5μW未満にまで削減できる低消費電力シャットダウン・モードを備えているため、バッテリ駆動の装置には最適です。ADM233LとADM239Lは、外部コンポーネントを一切必要としないため、プリント基板のスペースが重要なアプリケーションに特に適しています。

ADM23xLファミリーでは、ADM231LとADM239Lを除き、すべての製品が+5V単電源での動作に対応する2個のチャージ・ポンプ電圧コンバータを内蔵しています。この2個のコンバータは、+5V入力をRS-232出力レベルに必要な±10Vに変換します。ADM231LとADM239Lは+5V電源と+12V電源で動作するよう設計されています。内部の+12~-12Vチャージ・ポンプ電圧コンバータで-12V電源を生成します。

ADM2xxLは、低消費電力、高速スルーレート、小型コンデンサ(1μF)での動作を提供するAD2xxファミリーの高度のアップグレード製品です。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
