ADM2209E
製造中RS-232トランシーバ、デュアル・ポート、6個のTX/10個のRX、世界最小
- 製品モデル
- 3
- 1Ku当たりの価格
- 最低価格：$4.34
製品情報
- 2つの全機能内蔵シリアル・ポート、6個のドライバと10個のレシーバ
- 3Vまたは5Vロジックで動作
- 低消費電力のCMOSデバイス：5 mA未満で動作
- 低スタンバイ電流：100 mA
- データ・レート：460Mbps、Laplink®互換性を保障
- 0.1mFのチャージポンプ用コンデンサー
- +12 Vの単電源電圧動作
- +3.3V/+5 Vのスタンバイ供給
- スタンバイ中では、各ポートの1つのレシーバがアクティブ
- 89/336EEC EMC指令に適合
- IEC1000-4-2（801.2）に準拠するESD保護
- 詳細については、データシートを参照してください。

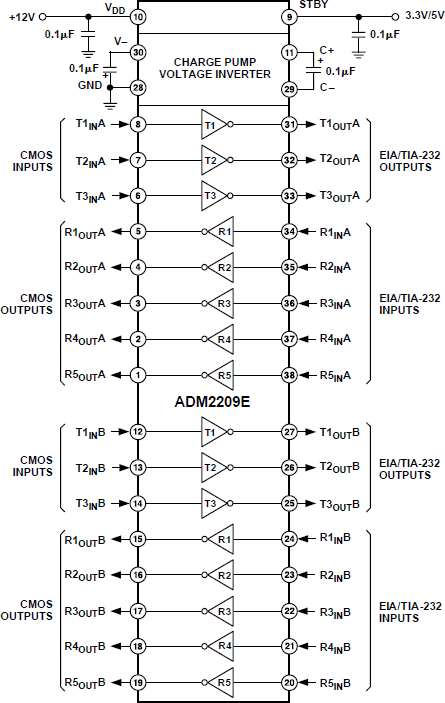

ADM2209Eは、シングル・チップ上の全機能内蔵のデュアルRS-232ポートで、6個のドライバと10個のレシーバで構成されており、EIA-232とV.28仕様に完全に準拠しています。このデバイスは、-12Vの電源レールを生成するためのオン・ボードDC/DCコンバータを内蔵しているため、負側の電源が不要です。
ADM2209Eは、厳しい電気的環境下での動作に適しており、EMCでのEU規制（89/336/EEC）を満たしています。放射と耐性の両者のレベルを満たしています。EM耐性は、全てのI/Oライン上でｱ15kVを超えるESD保護（1000-4-2）、電気的高速トランジエント保護（1000-4-4）および放射耐性（1000-4-3）を含んでいます。EM放射は、Information Technology EquipmentのEN55022、CISPR22によって要求されている放射と伝導放出を含んでいます。
ADM2209Eは、EIA-232E仕様とCCITT V.28仕様に準拠しており、最大460 kbpsのデータ・レートで動作します。スタンバイ・モードでは、各ポート（R5）上の1つのレシーバがアクティブとなり、周辺装置のモニタが可能で、残りのシステムはパワー・セービング・モードとなります。この機能によって、ADM2209Eは、周辺装置が通信を開始する時にシステムをウェーク･アップすることができます。
ADM2209Eは、38ピンのTSSOPパッケージを採用しています。
ドキュメント
データシート 2
技術記事 1
ビデオ 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADM2209EARUZ | 38-Lead TSSOP | ||
| ADM2209EARUZ-REEL | 38-Lead TSSOP | ||
| ADM2209EARUZ-REEL7 | 38-Lead TSSOP |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
2 11, 2011 - 10_0005 Halogen Free Material Change for TSSOP Products Assembled at Amkor |
||
| ADM2209EARUZ | 製造中 | |
| ADM2209EARUZ-REEL | 製造中 | |
| ADM2209EARUZ-REEL7 | 製造中 | |
|
2 8, 2010 - 04_0080 Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland. |
||
| ADM2209EARUZ | 製造中 | |
| ADM2209EARUZ-REEL | 製造中 | |
| ADM2209EARUZ-REEL7 | 製造中 | |
これは最新改訂バージョンのデータシートです。
