ADM1490E

RS-485トランシーバ、全二重、16Mbps、ESD保護、全二重

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.D)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$1.52
特長
  • 高速モータ制御アプリケーション用のRS-485 / RS-422全二重トランシーバ
  • データ・レート：16Mbps
  • RS-485の入力 / 出力ピンの±8kV ESD保護
  • ANSI / TIA / EIA-485A-1998に準拠
  • オープン回路に対するフェイル・セーフ機能
  • 5Vの電源アプリケーションに最適
  • 同一バスに32ノードが可能
  • サーマル・シャットダウン保護機能
  • 動作温度範囲：－40℃～＋85℃

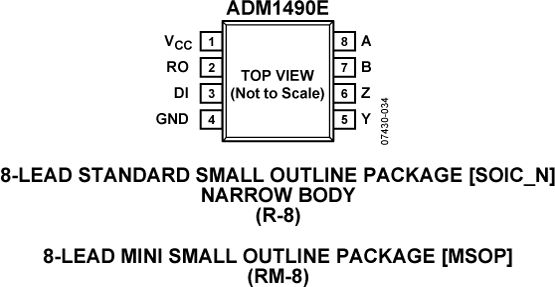

  • ADM1490Eパッケージ
    ナローボディ8ピンSOIC
    8ピンMSOPパッケージ
  • ADM1491Eパッケージ
    ナローボディ14ピンSOIC
    10ピンMSOPパッケージ

製品概要
show more Icon
ADM1490E / ADM1491Eは、±8kVのESD耐性を備えたRS-485トランシーバで、マルチポイント伝送ラインを使う高速全二重通信に最適なデバイスです。特にADM1490E / ADM1491Eは、最大16Mbpsまでのデータ・レートの通信を必要とする、モータ制御アプリケーション向けに設計されています。

ADM1490E / ADM1491Eは、平衡伝送線向けにデザインされ、TIA / EIA-485A-98に準拠しています。これらのデバイスは、同一バスに最大32ノードを使うRS-485動作を可能とするために、12kΩの受信入力インピーダンスを備えています。

差動の送信出力と受信入力は、ヒューマン・ボディ・モデル（HBM）を用いた±8kVまでの保護を提供するESD回路を特長としています。

ADM1490E / ADM1491Eは、5V単電源で動作します。バスへの接続や出力の短絡による過度の電力消費は、短絡保護とサーマル保護回路によって防止されます。短絡回路の防止回路は、フォルト条件下で最大出力電流±250mAに制限されます。ダイ温度が150℃以上になるとサーマル・シャットダウン回路が検出して、このような条件下では、ドライバ出力を強制的に高インピーダンスにします。

ADM1490E / ADM1491Eのレシーバは、フェイル・セーフ機能を持っているため、入力が無接続（フローティング）状態のときは、ロジック・ハイの出力レベルになります。ADM1490E / ADM1491Eは、極めて高速でしかもマッチングの取れたスイッチング時間を特長としています。最小ドライブ伝播遅延は、最大16Mbpsのデータ・レートでの伝送を可能とします、一方小さなスキューはEMI干渉を最小とします。

ADM1490E / ADM1491Eは商用および工業用温度範囲にわたって完全に仕様規定されています。ADM1490Eには2つのパッケージが用意されています。ナローボディ8ピンSOICと8ピンMSOPです。ADM1491Eも2つのパッケージが用意されています。ナローボディ14ピンSOICと10ピンMSOPです。

アプリケーション

  • RS-485 / RS-422インターフェース
  • 工業用フィールド・ネットワーク
  • 高データ・レートのモータ制御
  • マルチポイント・データ伝送システム
  • シングルエンド / 差動変換
