ADM1385/ADM3202/ADM3222: RS-232ライン・ドライバ／レシーバ、低消費電力、+3.3V (Rev. 0)9/8/2008PDF108 kB
製品概要
機能と利点
- EIA-232E規格に適合
- 0.1μFチャージ・ポンプ・コンデンサ
- 低消費電力シャットダウン（ADM3222E/ADM1385）
- DIP、SO、SOIC、SSOP、およびTSSOPパッケージ・オプション
- 460 kbpsのデータ・レート
- ＋3.3 Vで仕様を規定
- MAX3222/32およびLTC1385の上位互換バージョン
- IEC1000-4-2（801.2）に対応したESD保護（ ADM3202の外部入／出力ピンのみ）
±8kV：接触放電
±15kV：空気ギャップ放電
製品概要
ADM3202/ADM3222/ADM1385は、＋3.3V単電源で動作する高速2チャンネルRS-232/V.28インターフェース・デバイスです。ADM3222/ADM1385は低消費電力、シャットダウン機能を備えているため、バッテリ駆動の携帯型計測器に最適です。
ADM3202/ADM3222/ADM1385はEIA-232EとCCITT V.28仕様に準拠しており、最高230kbpsのデータ速度で動作します。4個の外部0.1μFチャージ・ポンプ・コンデンサを電圧ダブラー／インバータに使用し、＋3.3V単電源での動作が可能になっています。
ADM3222/ADM1385には、イネーブル回路とシャットダウン回路が追加されています。EN入力は、レシーバ出力をスリーステートにする場合に使用できます。SD入力は、チャージ・ポンプ出力とトランスミッタ出力をパワーダウンするときに使用し、静止電流を1μA未満に削減します。レシーバはENを使ってディスエーブルにしない限り、シャットダウン中もイネーブル状態を維持します。

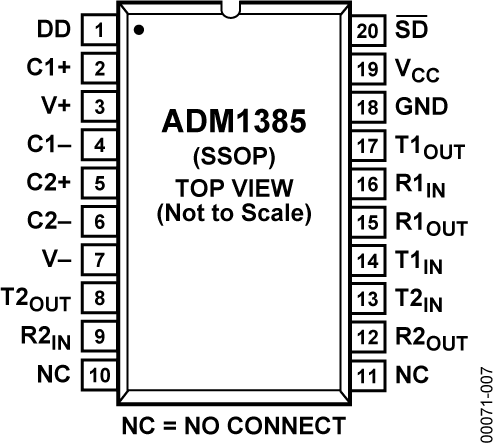

ADM3202には、16ピンDIP、ナローSO、ワイドSO、省スペースのTSSOPパッケージがあります。ADM3222には、18ピンDIP、18ピンSO、20ピンSSOP、20ピンTSSOPパッケージがあります。ADM1385は、20ピンSSOPパッケージを採用しており、LTC1385 CGとピン互換です。
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
Digital Isolation and Interface Technology Selection Guide2/7/2020PDF4 M
-
Interface Primer12/22/2010DOC38 kB
-
イノベーションを保護する：高精度から高出力まで5/23/2022
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADM1385ARS | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP | |
| ADM1385ARSZ | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP | |
| ADM1385ARSZ-REEL | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP | |
| ADM1385ARSZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP | |
| ウェハ・ファブリケーション・データ |
