ADM1087
製造中電源シーケンサー：ADM1087 Simple Sequencer™
- 製品モデル
- 1
- 1Ku当たりの価格
- 最低価格：$0.51
製品情報
- 各電源の有効となる時間遅延を提供
- 複数電源のシーケンシングを行うためのカスケード接続が可能
- 出力段 高電圧（～22V）オープン・ドレイン出力
（ADM1085/ADM1087）
プッシュ／プル出力（ADM1086/ADM1087）
- 0.6Vからの電源電圧モニタリング
- コンデンサーで調整可能な遅延時間
- 高電圧可能な入力（～22V）
- 低消費電力：15μA
- 温度範囲－40～＋125で仕様規定
- 6ピンSC70パッケージ
ADM1085～ADM1088は、複数の電源を使用するシステムのパワーアップ時に電圧レギュレータのイネーブル間で時間遅延を設定するSimple Sequencer™回路です。最初のレギュレータの出力電圧がプリセットされたスレッショールドに達すると、その後に続くレギュレータのパワーアップがイネーブル信号によって可能になる前に時間遅延を開始します。このデバイスはいくつでもレギュレータにカスケード接続できるため、数多くの電源のシーケンシングが可能です。
スレッショールド・レベルは、分圧器構成でペアの抵抗を外付けすることで設定できます。適切な抵抗値を選択してスレッショールドを調整すれば、わずか0.6Vまでのきわめて低い電圧もモニタできます。
ADM1086とADM1088にはプッシュ／プルの出力段があり、ロジック出力はそれぞれアクティブ・ハイ（ENOUT）とアクティブ・ロー（＠ENOUT＠）です。また、ADM1085にはアクティブ・ハイ（ENOUT）のロジック出力、ADM1087にはアクティブ・ロー（＠ENOUT＠）のロジック出力があります。ADM1085とADM1087には、1本の抵抗の外付けで最大22Vの電圧レベルにプルアップ可能なオープン・ドレインの出力段が備わっています。このようなレベル・シフト特性により、さまざまなレギュレータやコンバータのイネーブル入力ロジック・レベルとの互換性が得られます。
4つのモデルのすべてに、レギュレータに出力される信号の外部制御を可能にする専用のイネーブル入力ピンが用意されています。ADM1085とADM1086ではこれをアクティブ・ハイ入力（ENIN）、ADM1087とADM1088ではアクティブ・ロー入力（＠ENIN＠）として使用します。
Simple Sequencer™は－40～＋125℃の拡張温度範囲で仕様が規定され、消費電流は15µA（typ）と低く、6ピンのSC70パッケージを採用しているため、低消費電力のポータブル・アプリケーションに適しています。
ドキュメント
データシート 1
ユーザ・ガイド 1
アプリケーション・ノート 2
技術記事 1
製品選択ガイド 2
ソリューション・カタログ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADM1087AKSZ-REEL7 | 6-Lead SC70 |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット

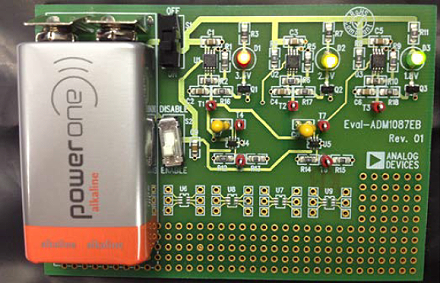

ADM1087 Evaluation Board
