製品概要

機能と利点

  • 複数のレギュレータのイネーブル間に時間遅延を提供
  • カスケード接続して複数電源のシーケンシングが可能
  • 出力ステージ
    高電圧(最大22 V)のオープン・ドレイン出力(ADM1085/ADM1087)
    プッシュプル出力(ADM1086/ADM1088)
  • 0.6 Vからの電源モニタリング
  • コンデンサで調整可能な時間遅延
  • 高電圧(最大22 V)のイネーブル入力
  • 低消費電力(15 µA)
  • –40°C~+125°Cの温度範囲で仕様を規定
  • 6ピンのSC70パッケージを採用

製品概要

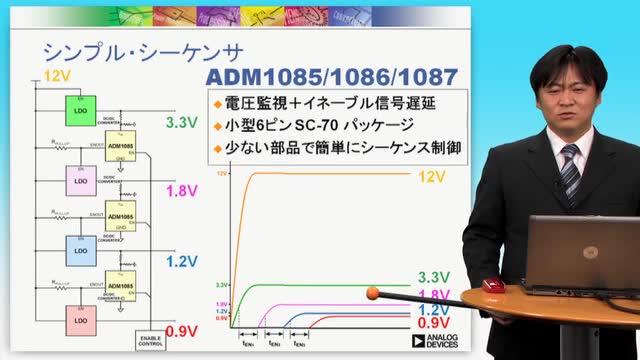

ADM1085~ADM1088は、複数電源のシステムでパワーアップ時に各電圧レギュレータのイネーブル間に時間遅延を提供するSimple Sequencing™回路です。最初のレギュレータの出力電圧が予め設定したスレッショールドに到達すると時間遅延が発生され、この時間遅延経過後に、次のレギュレータがパワーアップできるようにします。任意数のデバイスをカスケード接続できるため、複数電源のシーケンシングが可能になります。

スレッショールド・レベルは分圧器内の1対の外付け抵抗で設定することができます。適切な抵抗値を選択することによりスレッショールドを調整して、最小0.6Vの電圧をモニタすることができます。

ADM1086とADM1088はプッシュプル出力ステージを持ち、それぞれアクティブ・ハイ(ENOUT)ロジック出力とアクティブ・ロー(ENOUT)ロジック出力です。同様に、ADM1085はアクティブ・ハイ(ENOUT)ロジック出力を、ADM1087はアクティブ・ロー(ENOUT)出力を、それぞれ持っています。ADM1085とADM1087は、オープン・ドレイン出力ステージを持ち、外付け抵抗を使って最大22Vの電圧レベルへプルアップすることができます。ADM0185とADM1087は、このレベル・シフト機能により、様々なレギュレータおよびコンバータとのイネーブル入力ロジック・レベルの互換性を保証しています。

4モデルすべてが専用イネーブル入力ピンを持ち、このイネーブル入力ピンを使ってレギュレータへの出力信号を外部から制御できるようにします。このイネーブル入力信号は、ADM1085とADM1086ではアクティブ・ハイ入力(ENIN)に、ADM1087とADM1088ではアクティブ・ロー入力(ENIN)に、それぞれなっています。

Simple Sequencers™の仕様は–40°C~+125°Cの拡張温度範囲で規定され、15µA (typ)の低消費電流で、6ピンSC70パッケージを採用しているため、低消費電力の携帯型アプリケーションに適しています。
