特長
- 最大10電源までの全機能内蔵の監視及びシーケンシング・ソリューション
- 10電源の障害検出は以下の電源の監視が可能：
25℃において全電圧の<0.5％精度の監視
全ての電圧 / 温度において<1.0％精度の監視 - 5種の選択可能な入力減衰器による電源の監視：
VH上の最大14.4Vまでの電源
VP1-4上の最大6Vまでの電源 - 5つのデュアル機能入力：VX1～VX5（VXn）：
0.573V～1.375V間のスレショールドによる障害検出を提供する高インピーダンス入力、汎用ロジック入力
- 10のプログラマブル・ドライバ出力、PDO1～PDO10（PDOx）
外部プルアップを必要とするオープン・コレクタ
VDDCAPまたはVPxをドライブするプッシュ / プル出力
VDDCAPまたはVPxへ軽くプルアップされたオープン・コレクタ - シーケンシング・エンジン（SE）は、PDO出力のステート・マシーン制御を採用
入力イベント上のステート変化状態
ボードの複雑な制御が可能
パワー・アップとパワー・ダウンのシケンス制御
障害イベントの処理
詳細はデータシートをご参照ください。
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

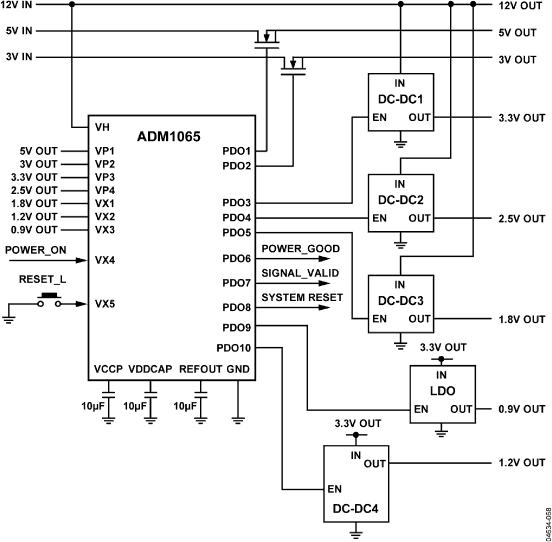

ADM1065スーパー・シーケンサは、多電源システムでの電源のモニタリングとシーケンシング機能に対してシングルチップ・ソリューションを提供する、各種構成可能な監視 / シーケンシング・デバイスです。
また、このデバイスは、最大10種までの電源に対する、アンダー電圧障害、オーバー電圧障害あるいはウインドウ外れの障害をモニタリングするための10個のプログラマブル入力を提供します。更に、10個のプログラマブル出力はロジック・イネーブルとして使うこともできます。これらのプログラマブル出力のうち6個は、電源の経路内に配置することのできるN-FETのゲートをドライブするため最大12Vまでの出力を提供することもできます。
デバイスのロジカル・コアーは、シーケンシング・エンジンとなっています。このステート・マシーン・ベースの構造は、最大63種の異なるステートを提供します。このような設計は、入力の状態に基づいて、出力を非常に柔軟にシーケンシングすることを可能にします。
ADM1065は、EEPROM内にプログラムすることのできる設定データを介して制御されます。全体の設定は、アナログ・デバイセズによって提供されている、直感的に理解できるGUIベースのソフトウェア・パッケージを使って、プログラムすることができます。
アプリケーション
- セントラル・オフィス・システム
- サーバー / ルーター
- 多電圧システムのライン・カード
- DSP / FPGAの電源シーケンシング
- マージニングされた電源のイン・サーキット・テスト
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADM1065
資料
Filters
1つが該当
-
すべて
-
アプリケーション・ノート
-
データシート
-
ユーザ・ガイド
-
技術記事
-
すべて
-
English
-
中国語
アプリケーション・ノート
19
65 kB
HTML
HTML
HTML
HTML
HTML
HTML
ユーザ・ガイド
1
技術記事
2
URL
URL
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
ユーザ・ガイド 1
アプリケーション・ノート 12
AN-897: ADC Readback Code (Rev.A)
AN-722: Watchdog Detection Using the ADM106x (Rev.0)
AN-780: Monitoring Negative Voltages with the ADM1062 to ADM1069, ADM1166, ADM1168, ADM1169, and ADM1260 Super Sequencer Devices (Rev.B)
AN-782: Monitoring High Voltages with the ADM1062-ADM1069 Super Sequencers™ (Rev.0)
AN-781: Monitoring Additional Supplies with the ADM1062-ADM1069 Super Sequencers™ (Rev.0)
AN-723: Interrupt Generation Using the ADM106x (Rev.0)
AN-698: Configuration Registers of ADM1062/ADM1063/ADM1064/ADM1065/ADM1066/ADM1067/ADM1166 (Rev.C)
AN-1086: Using an ADM106x in a Hot Swap Application
AN-1009: Block Erasing, Reading, and Writing to the Super Sequencer EEPROM
AN-0997: Ping-Pong Configuration Guide for ADM1062 to ADM1069 Devices
AN-1001: Checksum Calculations
AN-0975: Automatic Generation of State Diagrams for the ADM1062 to ADM1069 Using Graphviz
技術記事 1
製品セレクタ・カード 1
製品選択ガイド 2
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADM1065ACPZ |
40-Lead LFCSP (6mm x 6mm w/ EP)
|
|
|
| ADM1065ASUZ |
48-Lead TQFP (7mm x 7mm)
|
|
|
| ADM1065ASUZ-RL7 |
48-Lead TQFP (7mm x 7mm)
|
|
- ADM1065ACPZ
- ピン／パッケージ図
-

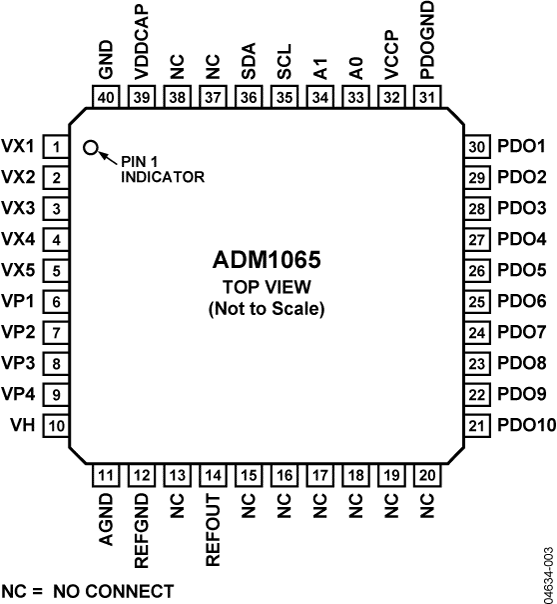

40-Lead LFCSP (6mm x 6mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADM1065ASUZ
- ピン／パッケージ図
-

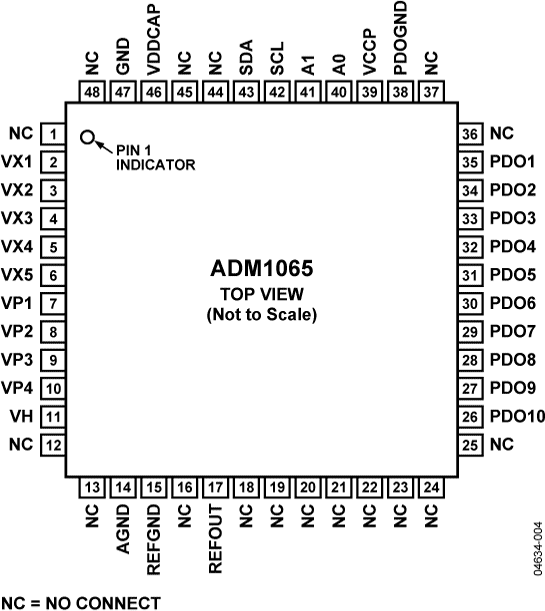

48-Lead TQFP (7mm x 7mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADM1065ASUZ-RL7
- ピン／パッケージ図
-
48-Lead TQFP (7mm x 7mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 10, 2022
- 22_0277
Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
4 29, 2015
- 14_0049
Conversion of 6x6mm and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines
6 17, 2011
- 11_0142
ADM1062, ADM1063, ADM1064, ADM1065, ADM1066, ADM1067, ADM1068, ADM1069 Datasheet Specification Correction
ADM1065ACPZ
製造中
ADM1065ASUZ
製造中
1 5, 2009
- 07_0077
Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 10, 2022
- 22_0277
Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
4 29, 2015
- 14_0049
Conversion of 6x6mm and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines
6 17, 2011
- 11_0142
ADM1062, ADM1063, ADM1064, ADM1065, ADM1066, ADM1067, ADM1068, ADM1069 Datasheet Specification Correction
1 5, 2009
- 07_0077
Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages

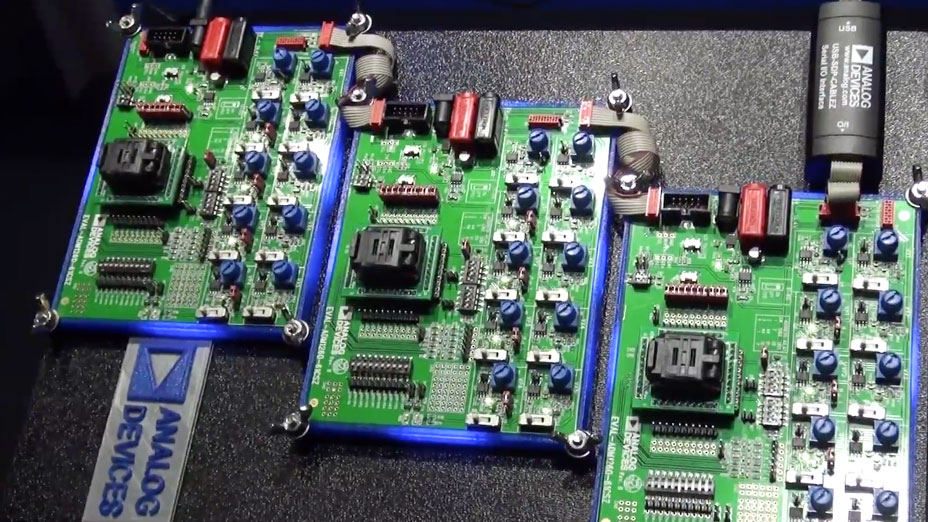

評価用キット 1
