特長
- 9kHz～7GHzでの動作に整合した広帯域
- 順方向と逆方向の電流およびリターン・ロス計測
- 49dB ±1.0dB 入力範囲（最小入力レベル −19dBm）、1GHzで±1.0dB
- デシベルリニアRMS（クレスト・ファクタ不使用）出力
- 挿入損失：1GHzで1.1dB、6GHzで1.9dB
- 入出力リターン・ロスとVSWR
- 1GHz：22dB／1.16:1
- 3GHz：14dB／1.5:1
- 6GHz：12dB／1.7:1
- 出力IP3： 1GHzで70.5dBm
- 指向性
- 1GHzで20dB
- 3GHzで13dB
- 6GHzで5dB
- 最大入力電力
- オープンまたは短絡した終端の場合30dBm
- 整合した終端の場合33dBm
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADL5920は、超広帯域の双方向ディテクタで、信号経路における順方向および逆方向のRMSパワー・レベルとリターン・ロスを同時に計測します。
統合された双方向ブリッジ経由の順方向と逆方向の電力通過は、2つの50dBデシベルリニアRMSディテクタを使用して計測されます。ディテクタの出力電圧は、VRMSFピンとVRMSRピンで確認でき、順方向の反射された電力（単位：dBm）に比例します。3つ目の差動出力では、リターン・ロスに比例する電圧を生成します（反射係数、単位：dB）。これは、電圧定在波比（VSWR）に密接に関わっています。この出力のコモンモードはVOCMピン経由で外部と調整できます。
RFINからRFOUT（またはその逆）の双方向ブリッジのプライマリ伝送ラインはDCカップリングされており、少量のDCバイアス電流がブリッジを通過することが可能です。信号源と負荷にデカップリングされると、ADL5920の正電源ピンおよび負電源ピンはそれぞれ、+5Vと−2.5Vに接続する必要があります（RFINとRFOUTでDC 電圧を基準にします）。内部ディテクタ回路は方向ブリッジにもDCカップリングされ、最小9kHzの計測に対応できます。
各RFポート（RFINおよびRFOOUT）の最大入力信号は、オープンおよび短絡した終端では30dBm、整合した終端では33dBmです。
ADL5920は5V電源から160mAを引き出し、PWDN/TADJSピンで制御できる低消費電力のパワーダウン・モードを搭載しています。
デバイスは32ピン、5mm × 5mm LFCSPに収容され、−40°C～+85°Cの周辺／動作温度範囲で仕様規定されています。
多機能ピンの名称は、該当する機能のみで表示されることがあります。
アプリケーション
- 工業用の計量
- ブロードバンド・インライン電力およびリターン・ロス計測
- ワイヤレス・トランスミッタ、信号発生器、ネットワーク・アナライザ、ワイヤレス通信テスタの電力制御と自動レベル制御を送信
- システムモジュール、ケーブル、コネクタを条件ベースで監視
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
3
1Ku当たりの価格
最低価格：$18.62
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADL5920
資料
2
Filters
1つが該当
すべて
-
すべて
-
ユーザ・ガイド
-
データシート
すべて
-
すべて
-
English
データシート
1
ユーザ・ガイド
1
更新 01/14/2020
English
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
参考資料 6
製品選択ガイド 1
Analog Dialogue 2
ビデオ
3
設計リソース 3
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADL5920ACPZ |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
|
| ADL5920ACPZ-R2 |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
|
| ADL5920ACPZ-R7 |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
- ADL5920ACPZ
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADL5920ACPZ-R2
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADL5920ACPZ-R7
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 2
DC2847A
ADL5920 PCベースのソフトウェアGUIを用いるArduinoシールド・ボード
ADL5920 PCベースのソフトウェアGUIを用いるArduinoシールド・ボード
製品の詳細

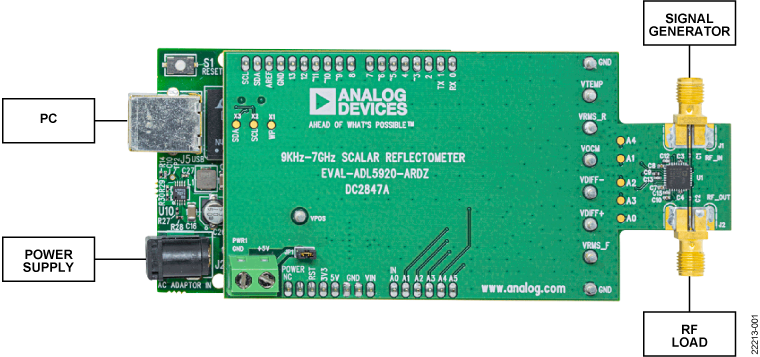

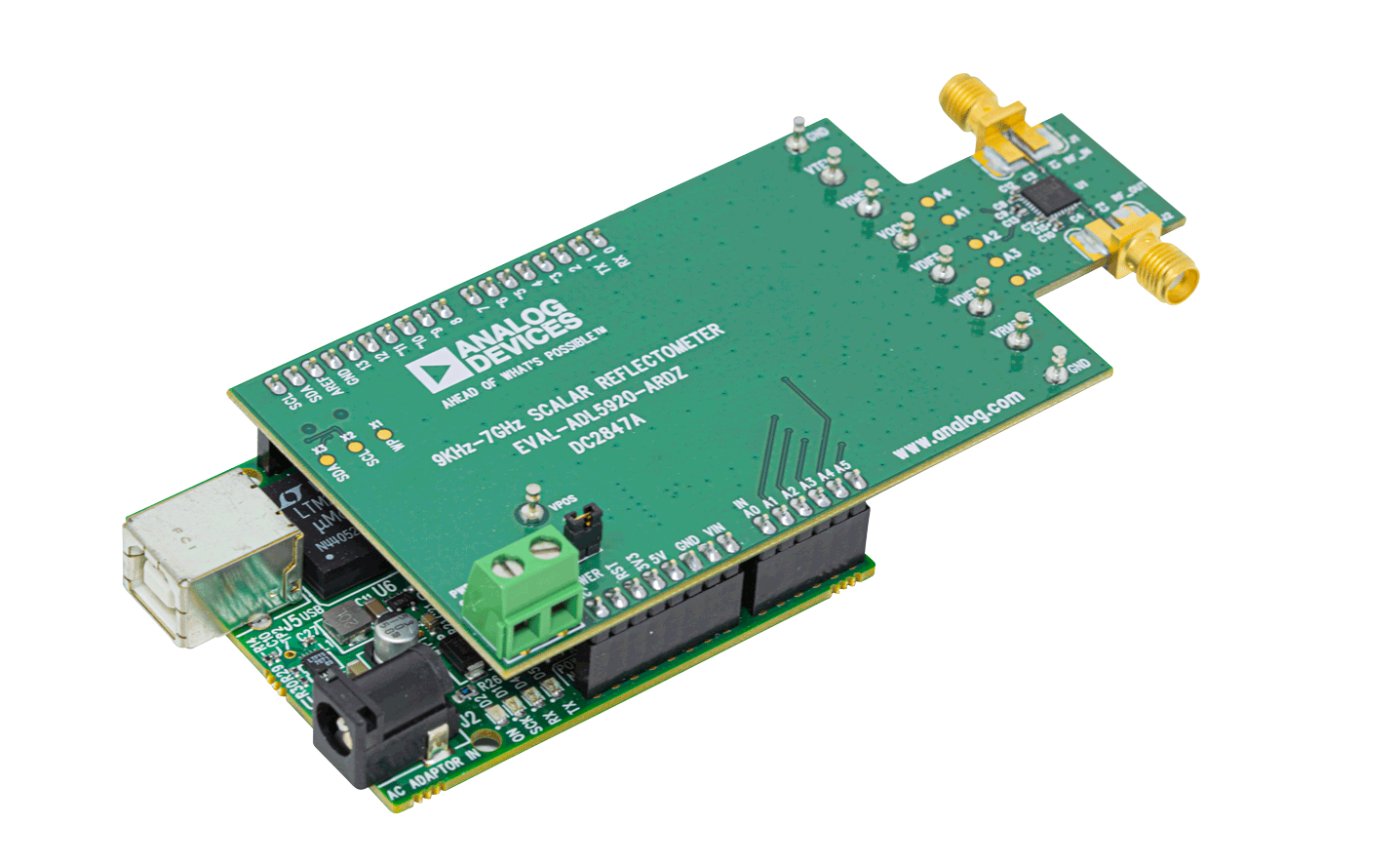

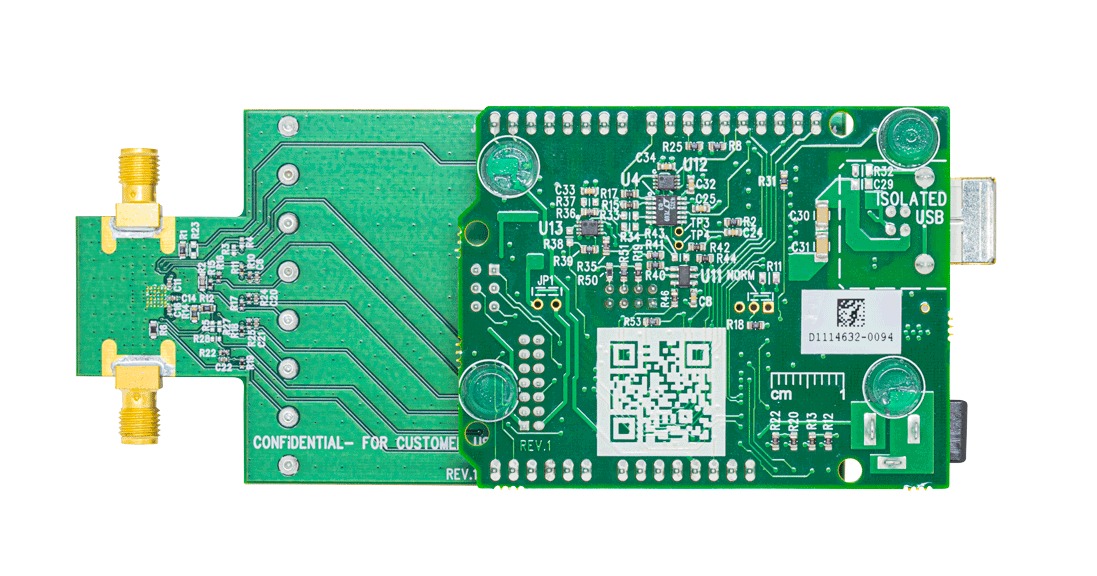

このデモ回路（DC2847A）は、ADL5920 ICを備えた双方向ブリッジ内蔵のデュアル実効値パワー・ディテクタです。Arduino（アルドゥイーノ）シールドでは、Linduinoボード搭載のADL5920を評価できます（DC2026C）。グラフィカル・ユーザ・インターフェース（GUI）を使用して、順方向および逆方向の電流をPCで測定およびモニタできます。リターン・ロスが計算されPCに表示されます。
ADL5920は同時に順方向と逆方向の電力実効値を最大7GHzまで測定し、リターン・ロスの結果を出します。1GHzの場合、ADL5920ディテクタのダイナミック・レンジは50dBです。DC2847A-KITでは、ジャンパJP1を設定してDC2026Cに接続する外部電源が必要です。
資料
EVAL-ADL5920
ADL5920 評価用ボード
製品の詳細

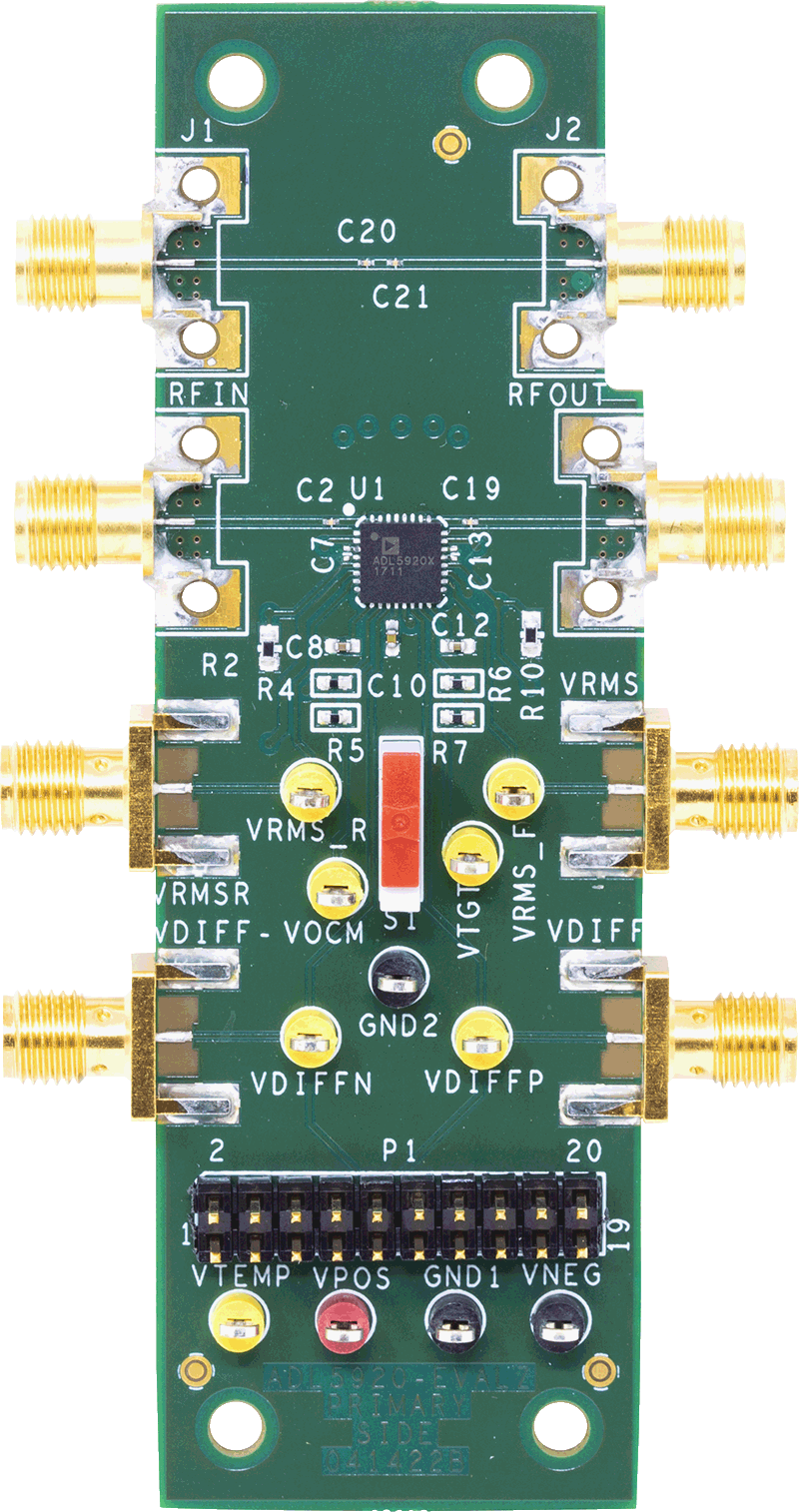

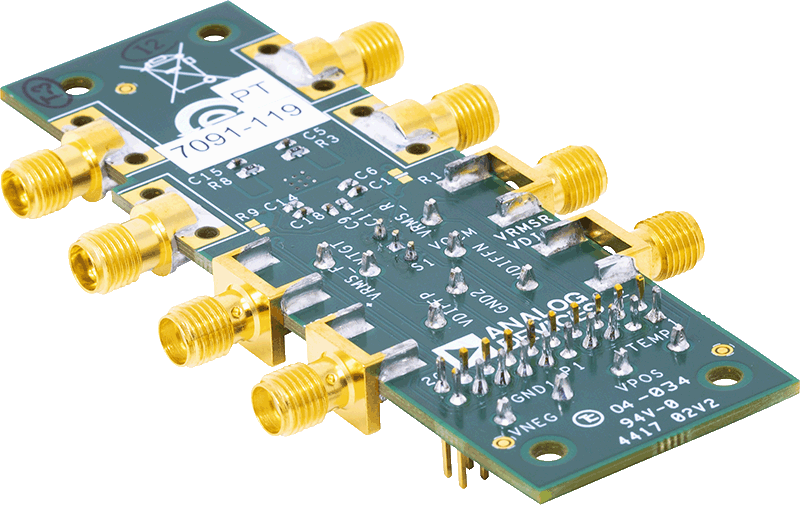

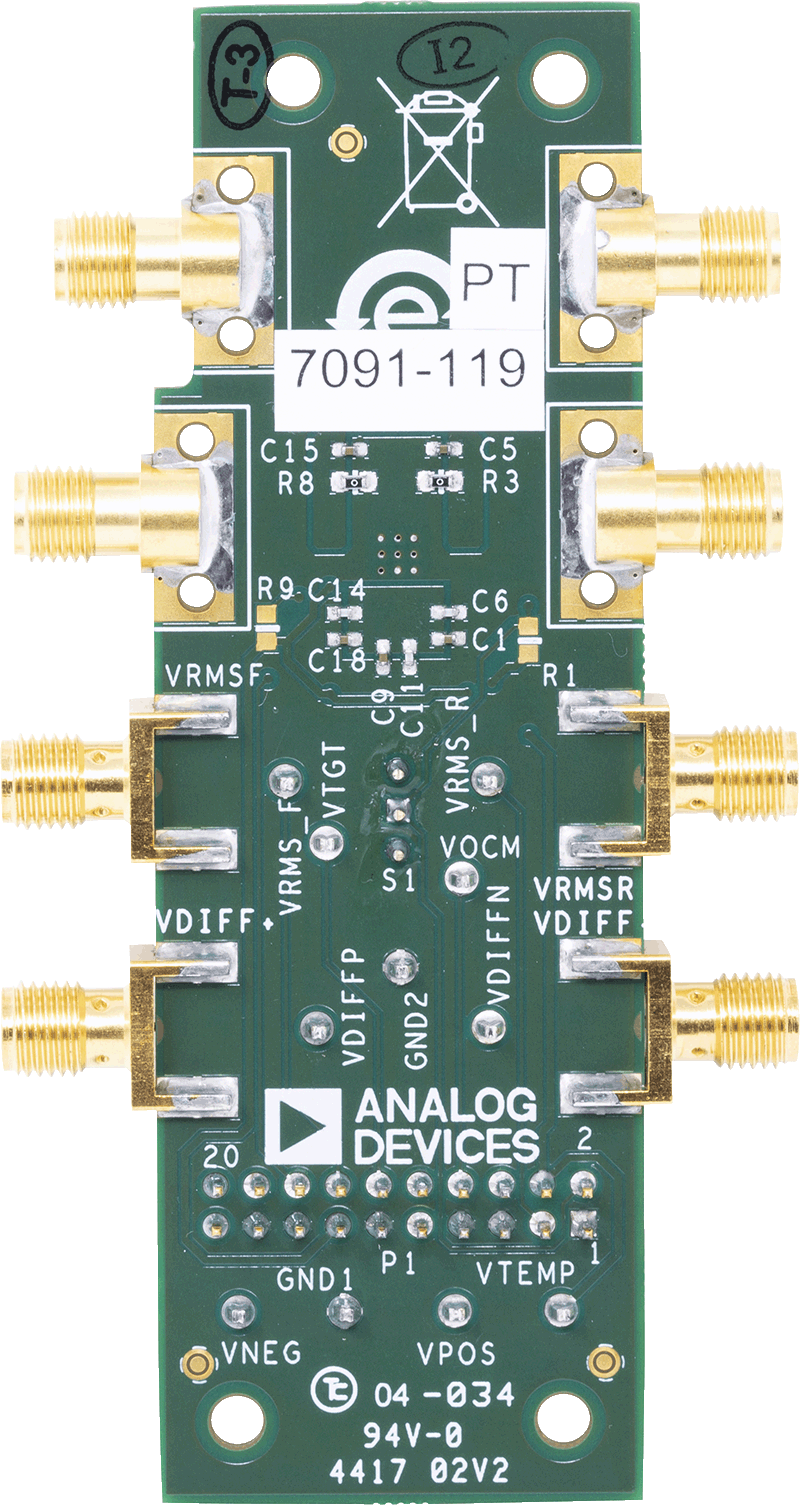

ADL5920-EVALZ は、FR4 を基本としたフル実装の 4 層の評価用ボードです。通常動作では、5 V／200 mA の電源が必要です。5 V 電源は、VPOS および GND テスト・ループに接続する必要があります。RF 入力および負荷はそれぞれ、RFIN と RFOUT 2.92 mm コネクタに適用する必要があります（ADL5920 は完全に双方向であるため、入力信号は RFIN への負荷がある状態で RFOUT に適用することもできます）。出力電圧は、VRMSR、VRMSF、VDIFF+ および VDIFF- SMA コネクタまたは隣接するテスト・ループで確認できます。
