製品概要

機能と利点

  • 9kHz～7GHzで仕様規定されている、ADL5920用のフル機能評価用キット
  • 内蔵の双方向ブリッジで、順方向と逆方向の電力を測定
  • 内蔵のデュアル・チャンネル実効値パワー・ディテクタで、順方向と逆方向のRF電力を測定
  • PCベースのGUIにより、素早く順方向の電力、逆方向の電力、リターン・ロスの情報を確認

製品概要

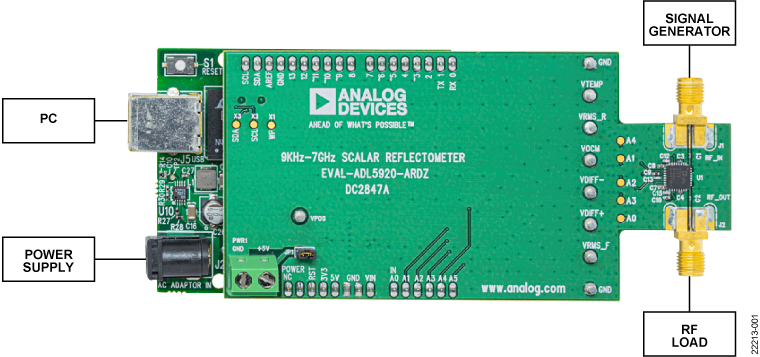

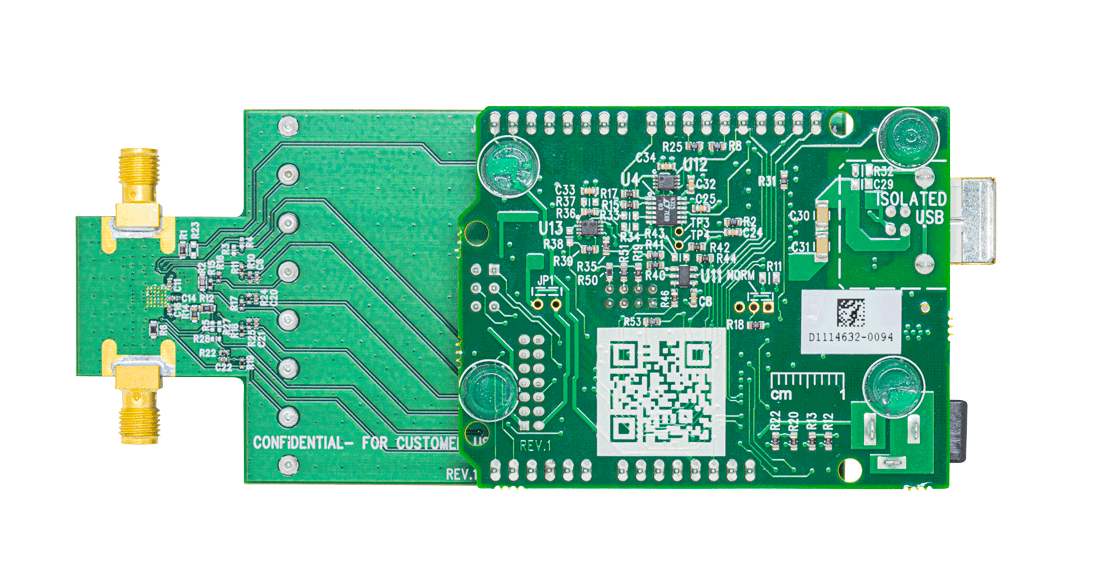

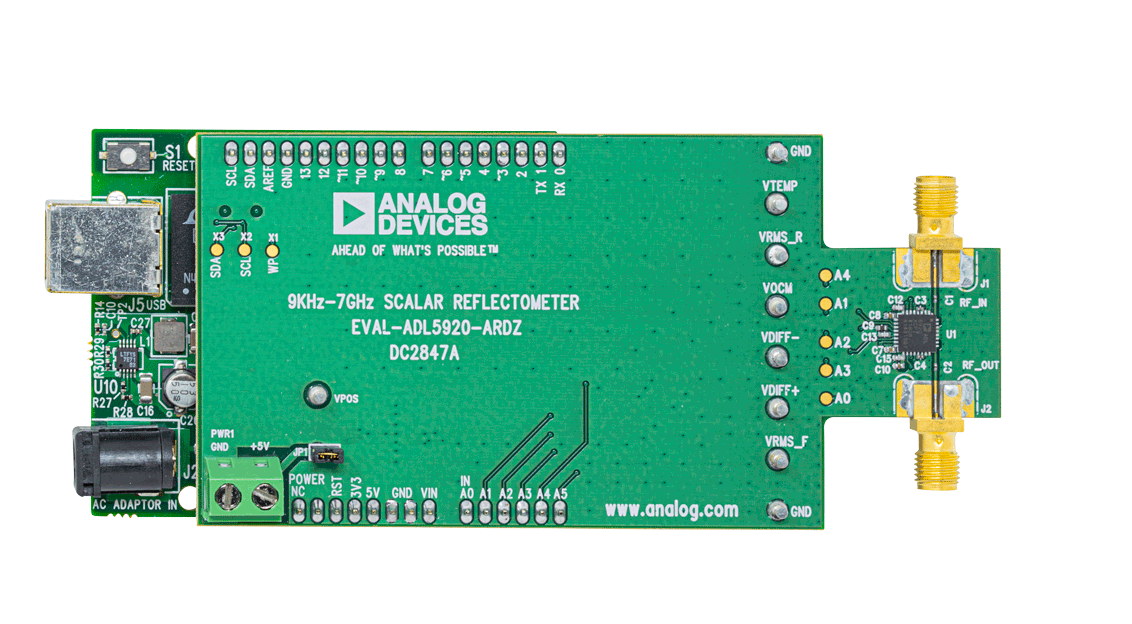

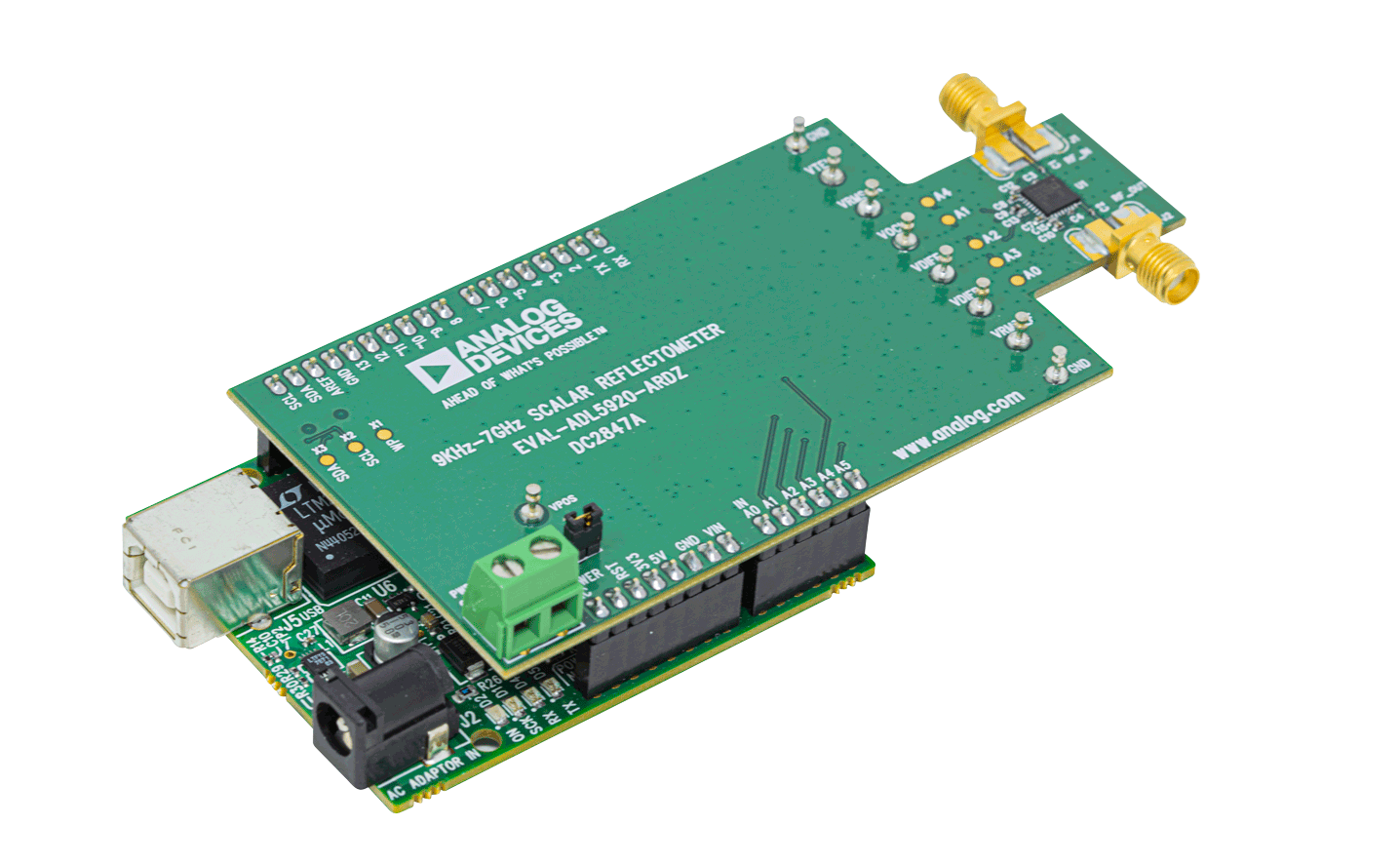

このデモ回路（DC2847A）は、ADL5920 ICを備えた双方向ブリッジ内蔵のデュアル実効値パワー・ディテクタです。Arduino（アルドゥイーノ）シールドでは、Linduinoボード搭載のADL5920を評価できます（DC2026C）。グラフィカル・ユーザ・インターフェース（GUI）を使用して、順方向および逆方向の電流をPCで測定およびモニタできます。リターン・ロスが計算されPCに表示されます。

ADL5920は同時に順方向と逆方向の電力実効値を最大7GHzまで測定し、リターン・ロスの結果を出します。1GHzの場合、ADL5920ディテクタのダイナミック・レンジは50dBです。DC2847A-KITでは、ジャンパJP1を設定してDC2026Cに接続する外部電源が必要です。
