製品概要

機能と利点

  • 動作周波数:100MHz~4,000MHz
  • シリアルとパラレル・インターフェースを持ったデジタル制御のVGA
  • 6ビット、0.5dBのデジタル・ステップ減衰回路
  • ±0.25dBのステップ精度を持った31.5dBゲイン制御範囲
  • ゲイン・ブロック、DSAまたは¼Wドライバのいずれでも先頭に配置可能
  • DSAとゲイン・ブロックを集積したADL5240の仲間製品
  • ゲイン・ブロック・アンプ1の仕様、
    ゲイン:19.2dB@2140MHz、
    OIP3:40.2dBm@2140MHz、
    P1dB:19.8dBm@2140MHz、
    ノイズ指数:2.9dB@2140MHz
  • ¼Wドライバ・アンプ2、
    ゲイン:14.2dB@2140MHz、
    OIP3:41.1dBm@2140MHz、
    P1dB:26.0dBm@2140MHz、
    ノイズ指数:3.7dB@2140MHz
  • 低い静止時電流:175mA

製品概要

ADL5243は、高性能、デジタル制御の可変ゲインアンプ(VGA)で、100MHz~4,000MHzで動作します。

このVGAは、2つの高性能アンプとデジタル・ステップ減衰器(DSA)を集積しています。アンプ1(AMP1)は内部的にマッチングされた20dBゲインを持つゲイン・ブロック・アンプで、アンプ2(AMP2)は広帯域¼Wのドライバ・アンプです。DSAは、31.5dBのゲイン制御範囲、0.5dBステップ、±0.25dBのステップ精度、を持ち、6ビットで制御されます。DSAの減衰器は、シリアルまたはパラレル・インターフェースを使うことで制御することができます。

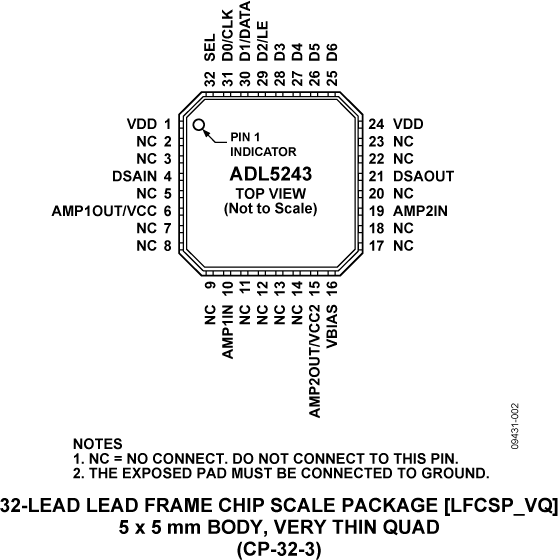

ゲイン・ブロックとDSAは、これらの入力と出力において内部的に50Ωでマッチングが取られており、全て3つの内部デバイスは別々にバイアスされています。別々のバイアスにため、ADL5243の全てあるいは一部を使うことができ、設計を通して容易に再利用することの手助けとなります。ADL5243のピン配置は、ゲイン・ブロック、DSAおよび¼Wのドライバ・アンプは、どれでも先頭に配置することが可能となっており、シグナル・チェーンにおける最大の柔軟性を持つVGAとなっています。

ADL5243は175mAの電流を消費し、4.75V~5.25Vの単電源範囲で動作します。このVGAは、熱効率のよい、5mm×5mm、32ピンLFCSPパッケージを採用しており、-40℃~+85℃での動作が仕様規定されています。完全実装された評価用ボードも用意されています。

アプリケーション

  • ワイヤレス・インフラストラクチャ
  • 自動テスト装置
  • RF / IF用ゲイン ブロック
