製品概要
機能と利点
- Digitally controlled VGA
- 1 dB gain step size
- 2 dB to 32 dB gain range
- 100 Ω differential input resistance
- 10 Ω differential output resistance
- Noise figure: 5.1 dB at 300 MHz, 5 V supply, and maximum gain
- OIP3 at maximum gain
- 39.4 dBm at 300 MHz at 5 V supply
- 38.1 dBm at 700 MHz at 5 V supply
- Gain step accuracy: ±0.2 dB
- −3 dB bandwidth at 32 dB: 1.0 GHz typical at 5 V supply
- Multiple control interface options
- Parallel 5-bit control interface with latch
- 3- and 4-wire SPI with fast attack
- Gain step-up and step-down interface
- Wide input dynamic range
- Power-down control
- Single 3.3 V or 5 V supply operation
- 112 mA quiescent current at 5 V supply
- 20-lead, 4 mm × 4 mm LFCSP
製品概要
The ADL5206 is a wide bandwidth, variable gain amplifier (VGA) with digital control (also known as a digital gain amplifier (DGA)) that provides precise gain control, high output third-order intercept (OIP3), and low noise figure over the entire gain range. The excellent OIP3 performance of 39.4 dBm (at 300MHz, 5 V supply, and maximum gain) makes the ADL5206 an excellent gain control device for a variety of receiver applications.
For wide input dynamic range applications, the ADL5206 provides a broad 2 dB to 32 dB gain range with a 1 dB step size. The gain is adjustable through multiple gain control and interface options: parallel, serial peripheral interface (SPI), or gain step-up and step-down controls.
The ADL5206 can be powered up independently by applying the appropriate logic level to the PWUP pin. The quiescent current of the ADL5206 is typically 112 mA with a 5 V supply. When disabled, the ADL5206 consumes only 8 mA and offers excellent input to output isolation. The gain setting is preserved when the device is disabled.
Fabricated on the Analog Devices, Inc., high speed, silicon germanium (SiGe), bipolar complementary metal-oxide semiconductor (BiCMOS) process, the ADL5206 provides precise gain adjustment capabilities with good distortion performance. The ADL5206 amplifier comes in a compact, thermally enhanced, 4 mm × 4 mm, 20-lead LFCSP and operates over the temperature range of −40°C to +85°C.
Note that throughout the data sheet, multifunction pins, such as CS/GS1/D3, are referred to by the entire pin name or by a single function of the pin.
APPLICATIONS
- Differential ADC drivers
- High intermediate frequency (IF) sampling receivers
- High output power IF amplification
- DOCSIS FDx upstream amplifier
- Instrumentation
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

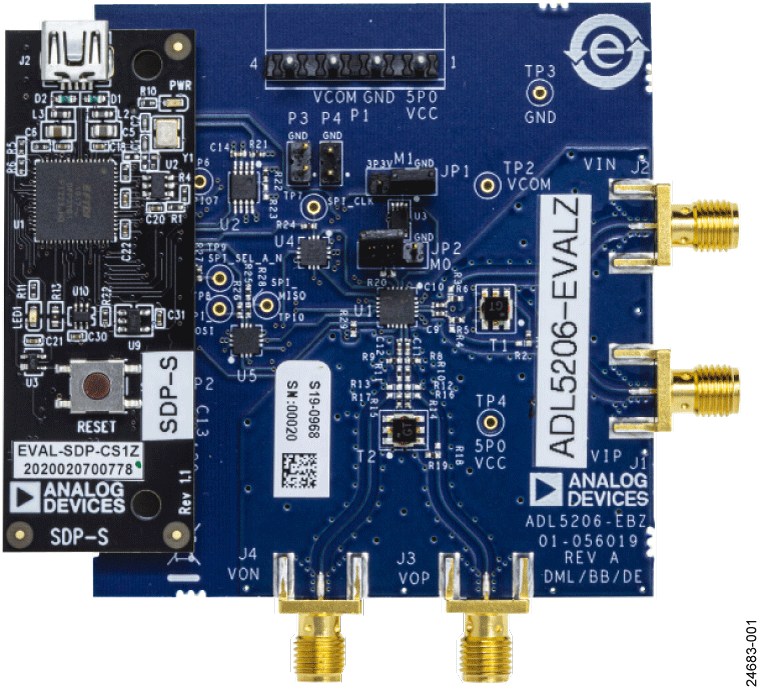

評価キット (1)
参考資料
ソフトウェア & システム
デバイス・ドライバ
API Device Drivers
Device Application Programming Interface (API) C code drivers provided as reference code that allows the user to quickly configure the product using high-level function calls. The library acts as an abstraction layer between the application and the hardware. The API is developed in C99 to ensure agnostic processor and operating system integration. Customers can port this application layer code to their embedded systems by integrating their platform-specific code base to the API HAL layer.
To request this software package, go to the Software Request Form signed in with your MyAnalog account and under “Target Hardware” select “High Speed RF Products” and choose the desired API product package. You will receive an email notification once the software is provided to you.
ツールおよびシミュレーション
IBISモデル
IBS
ADL5206 IBIS Model
61.34 K
S-Parameter
ZIP
ADL5206 S-Parameters
20.73 M
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADL5206ACPZ | 材料宣誓書（MD） | 信頼性データ | 20-Lead LFCSP (4mm x 4mm x 0.75mm) | |
| ADL5206ACPZ-R7 | 材料宣誓書（MD） | 信頼性データ | 20-Lead LFCSP (4mm x 4mm x 0.75mm) | |
| ウェハ・ファブリケーション・データ |
