ADH747S

新規設計に推奨

Aerospace, Fast Rise Time D-Type Flip-Flop with Programmable Output Voltage & Positive Supply, 14 Gbps

製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Differential & Single-Ended Operation
  • Low Power Consumption: 264 mW typ.
  • Programmable Differential
    • Output Voltage Swing: 700 mV – 1300 mV
  • Propagation Delay: 105 ps
  • Fast Rise and Fall Times: 22/20 ps
  • Single Supply: +3.3V Typ.
  • 12 -Lead Hermetic SMT package
  • Screened in accordance with MIL-PRF-38535, Class Level B

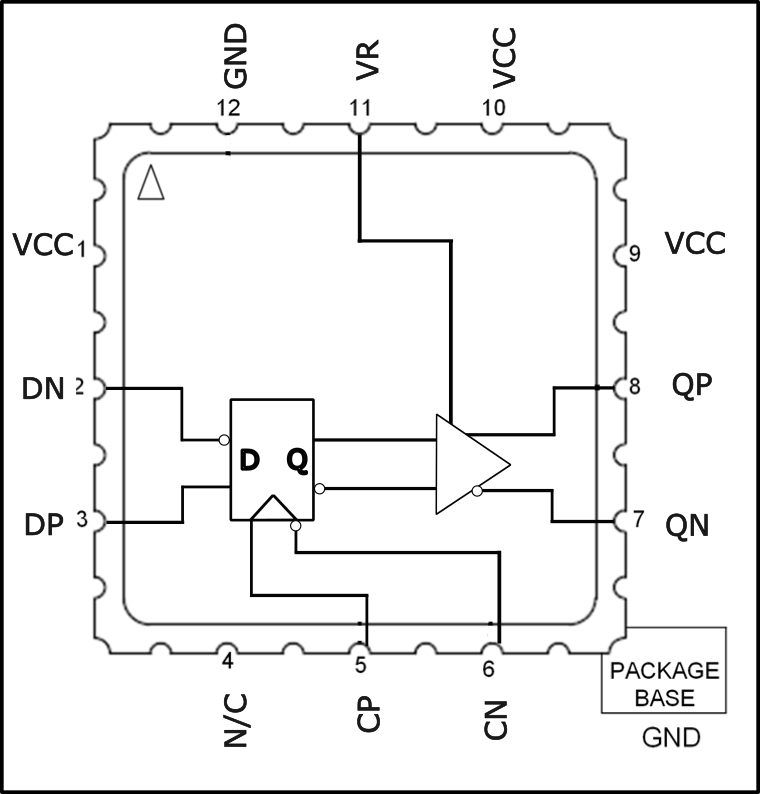

The ADH747S is a D-Type Flip-Flop designed to support data transmission rates of up to 14 Gbps, and clock frequencies as high as 14 GHz. During normal operation, data is transferred to the outputs on the positive edge of the clock. Reversing the clock inputs allows for negative-edge triggered applications. The ADH747S also features an output level control pin, VR, which allows for loss compensation or for signal level optimization.

All input and output signals to the ADH747S are terminated with 50 Ω to VCC on-chip and may be either AC or DC coupled. Inputs and outputs can be connected directly to a 50 Ω to VCC terminated system, while DC blocking capacitors may be used if the terminating system is 50 Ω to ground. The ADH747S operates from a single +3.3V DC supply and is available in a 12 Lead hermetic SMT package.

Applications

  • RF Applications
  • Serial Data Transmission up to 14 Gbps
  • Digital Logic Systems up to 14 GHz
  • Military & Space
ADH747S
Aerospace, Fast Rise Time D-Type Flip-Flop with Programmable Output Voltage & Positive Supply, 14 Gbps
HMC7121LH5 SID
