ADG5412F

アナログ・スイッチ、クワッドSPST、10Ω RON、故障保護と故障検出

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$4.67
機能
  • 下は-55V、上は+55Vまでの過電圧保護
  • 下は-55V、上は+55Vまでの電源オフ時の保護
  • ソース・ピンにおける過電圧検出
  • 低オン抵抗:10Ω
    • オン抵抗の平坦度:0.5Ω
  • 人体モデル(HBM)ESD定格:5.5kV
  • すべての状況下で高ラッチアップ耐性
  • 無デジタル信号時に既知状態
  • アナログ信号範囲:VSS~VDD
    • 両電源動作:±5V~±22V
    • 単電源動作:8V~44V
    • ±15V、±20V、+12V、+36Vで完全に仕様を規定
ADG5412-EPは、防衛および宇宙航空アプリケーション(AQEC)をサポートします。
  • ADG5412-EPデータシート(英語pdf)はこちらからダウンロードできます。
  • ミリタリ温度範囲:-55℃~+125℃
  • 製造ベースラインにて制御
  • 組み立て/テストは同一工場
  • 製造工場は一箇所に限定
  • PCN(製品変更通知)を強化
  • 品質データは要求に応じて入手可能
  • DSCC 図面番号: V62/16608
製品概要
show more Icon

ADG5412FとADG5413Fは4個の独立したシングル・ポール/シングル・スロー(SPST)スイッチを内蔵しています。ADG5412Fに内蔵されている4個のスイッチは「ロジック1」入力でターン・オンします。ADG5413Fの2個のスイッチは「ロジック1」入力でターン・オンし、他の2個のスイッチはターン・オフします。各スイッチはオンの時、等しく両方向に良好に導通し、各スイッチの入力信号範囲は電源電圧まであります。デジタル入力は動作電源範囲全体にわたって3Vロジック入力と互換性があります。

電源が投入されていない時には、スイッチはオフ状態を維持し、スイッチ入力はすべて高インピーダンスになります。通常の動作条件下で、いずれかのSxピンのアナログ入力信号レベルがVDD又はVSSをスレッショールド電圧VT以上超えた場合、スイッチはターン・オフします。電源投入時と電源未投入時の両方で、グラウンド基準で上は+55Vまで、下は-55Vまでの入力信号レベルを阻止します。

これらのスイッチはオン抵抗が小さく、大部分の信号範囲にわたってオン抵抗が平坦であるので、優れた直線性と低歪が重要なデータ・アクイジションやゲイン切り替えのようなアプリケーションで最適なソリューションとなります。

製品のハイライト

  1. ソース・ピンは電源電圧以上の電圧に対して下は-55Vまで、上は+55Vまで保護されています。
  2. ソース・ピンは電源未投入時に-55V~+55Vの電圧に対して保護されています。
  3. 過電圧検出によりスイッチの動作状態がデジタル出力に表示されます。
  4. トレンチ・アイソレーションによりラッチアップから保護されます。
  5. 低オン抵抗とオン抵抗平坦度について最適化されています。
  6. ADG5412F/ADG5413Fは±5V~±22Vの両電源、又は8V~44Vの単電源で動作します。

アプリケーション

  • アナログ入力/出力モジュール
  • プロセス制御/分散制御システム
  • データ・アクイジション
  • 計測機器
  • 航空電子機器
  • 自動テスト装置(ATE)
  • 通信システム
  • リレーの置き換え

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$4.67

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADG5412FBCPZ-RL7
  • HTML
  • HTML
ADG5412FBRUZ
  • HTML
  • HTML
ADG5412FBRUZ-RL7
  • HTML
  • HTML
ADG5412FTRUZ-EP
  • HTML
  • HTML
ADG5412FTRUZ-EP-R7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 25, 2017

- 17_0136

ADG5412F/ADG5413F, ADG5404F, ADG5436F, ADG5462F and ADG5412F-EP Datasheet Specification Change

ADG5412FBCPZ-RL7

製造中

ADG5412FBRUZ

製造中

ADG5412FBRUZ-RL7

製造中

ADG5412FTRUZ-EP

製造中

ADG5412FTRUZ-EP-R7

製造中

11 30, 2015

- 15_0205

ADG5412F/ADG5413F, ADG5412BF/ADG5413BF, ADG5404F, ADG5436F and ADG5462F Datasheet Specification Change

ADG5412FBCPZ-RL7

製造中

ADG5412FBRUZ

製造中

ADG5412FBRUZ-RL7

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 25, 2017

- 17_0136

arrow down

ADG5412F/ADG5413F, ADG5404F, ADG5436F, ADG5462F and ADG5412F-EP Datasheet Specification Change

ADG5412FBCPZ-RL7

製造中

ADG5412FBRUZ

製造中

ADG5412FBRUZ-RL7

製造中

ADG5412FTRUZ-EP

製造中

ADG5412FTRUZ-EP-R7

製造中

11 30, 2015

- 15_0205

arrow down

ADG5412F/ADG5413F, ADG5412BF/ADG5413BF, ADG5404F, ADG5436F and ADG5462F Datasheet Specification Change

ADG5412FBCPZ-RL7

製造中

ADG5412FBRUZ

製造中

ADG5412FBRUZ-RL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

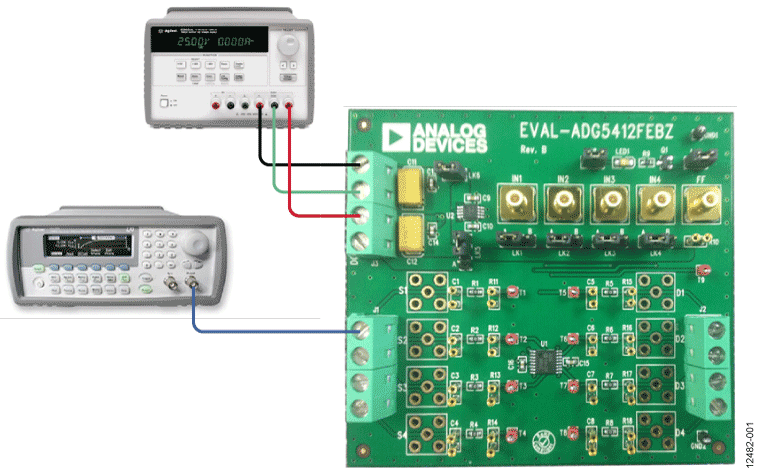

EVAL-ADG5412F

ADG5412F Evaluation Board

zoom

EVAL-ADG5412F

ADG5412F Evaluation Board

ADG5412F Evaluation Board

機能と利点

  • Supply voltages
    • Dual supply: ±5 V to ±22 V
    • Single supply: 8 V to 44 V
  • Protected against overvoltage on source pins
    • Signal voltages up to −55 V and +55 V
  • LED for visual overvoltage indication
  • Parallel interface compatible with 3 V logic
  • On-board LDO regulator for digital supply and control, if required

製品の詳細

The EVAL-ADG5412FEBZ is the evaluation board for the ADG5412F, which features four independently controlled single-pole/single-throw (SPST) switches. The ADG5412F hasovervoltage detection and protection circuitry on the source pins and is protected against signals up to −55 V and +55 V in both the powered and unpowered states.


The ADG5412F is soldered to the center of the evaluation board, and four wire screw terminals are provided to connect to each of the source and drain pins. Three screw terminals are used to power the device, with a fourth terminal used to provide a user defined digital voltage, if required. Alternatively, a low dropout (LDO) regulator is provided for 5 V digital voltage control and to supply the LED, which is mounted to provide visual indication of the fault status of the switch.


Full specifications on the ADG5412F are available in the product data sheet, which should be consulted in conjunction with user guide (UG-731) when using the evaluation board.

reference details image

EVAL-16TSSOP

スイッチ/マルチプレクサ・ポートフォリオの16ピンTSSOPデバイス評価用ボード

zoom

EVAL-16TSSOP

スイッチ/マルチプレクサ・ポートフォリオの16ピンTSSOPデバイス評価用ボード

スイッチ/マルチプレクサ・ポートフォリオの16ピンTSSOPデバイス評価用ボード

機能と利点

  • 16ピンTSSOP評価用ボード
  • クランプによってメイン・デバイスを簡単に変更可能
  • ゴールド・ピン・コネクタによって受動部品の追加が可能
  • 信号入出力用のSMBコネクタ
  • プロトタイピングを可能とする、オンボードの追加スペース

製品の詳細

EVAL-16TSSOPEBZ評価用ボードは、別売のスイッチおよびマルチプレクサ・ポートフォリオの16ピンTSSOPデバイスを評価します。EVAL-16TSSOPEBZにはクランプが付属しており、ハンダ処理なしで16ピンTSSOPデバイスを評価用ボードに固定できるため、複数のデバイスでボードを再利用できます。

16ピンTSSOPデバイスは、評価用ボードの中央にクランプまたはハンダで取り付けることができます。デバイスの各ピンにはK1からK16まで対応するリンクがあり、VDDまたはGNDのいずれかに設定できます。ワイヤ・スクリュー端子は、VDDとGNDに電力を供給します。ボード上のSMBコネクタによって、追加の外部信号をデバイスに供給できます。また、ボードの上部にはプロトタイピングに利用できるスペースがあります。

テスト対象デバイス(DUT)のすべての仕様は、対応する製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザー・ガイドと併せて参照してください。
