ADG3246

バス・スイッチ、2.5V/3.3V、10ビット、2ポートのレベル変換器

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.61
特長
  • スイッチ通過の伝播遅延: 225 ps
  • ポート間のスイッチ接続: 4.5 Ω
  • データ・レート: 1.244 Gbps
  • 電源電圧: 2.5 V/3.3 V
  • レベル・シフト/レベル変換の選択可能
  • 小信号帯域幅: 610 MHz
  • レベル変換
    • 3.3 V を 2.5 V に
    • 3.3 V を 1.8 V に
    • 2.5 V を 1.8 V に
  • 24 ピン LFCSP パッケージ
製品概要
show more Icon

ADG3246は、2.5V/3.3V、10ビット、2ポートのデジタル・スイッチです。アナログ・デバイセズの低電圧CMOSプロセスに基づく設計により、低消費電力でありながら、高速のスイッチング速度と超低オン抵抗を実現します。このため、余分な伝搬遅延やグラウンド・バウンス・ノイズなしに、入力を出力に接続できます。

スイッチはバス・イネーブル、(BE)入力信号によってイネーブルになります。これらのデジタル・スイッチがオンのとき、双方向信号に切り替わります。オフの状態では、電源電圧までの信号レベルをブロックします。

ADG3246は、レベル変換が必要なアプリケーションに理想的です。3.3V電源で動作するとき、3.3Vの入力を2.5Vの出力にレベル変換します。同様に、2.5V電源で動作するとき、2.5Vの入力を加えると、出力を1.8Vに変換します。さらに、レベル変換選択ピン(SEL)を備えており、SELがローのとき、VCCは内部で低減され、3.3V入力と1.8V出力の間でのレベル変換が可能になります。このため、コンバータからDSPへのインターフェースなど、異なる電源間でのレベル変換を必要とするアプリケーションに適しています。

製品ハイライト
  1. 3.3 V 又は 2.5 V 電源動作
  2. スイッチ通過の超低伝播遅延
  3. 4.5 Ω スイッチによる入力/出力の接続
  4. レベル/電圧の変換
  5. 24 ピン 4mm x 4mm LFCSP パッケージ
アプリケーション
  • 3.3Vから1.8Vへの電圧変換
  • 3.3Vから2.5Vへの電圧変換
  • 2.5Vから1.8Vへの電圧変換
  • バスのスイッチング
  • バスのアイソレーション
  • ホットスワップ
  • ホットプラグ
  • アナログ信号スイッチング

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.61

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

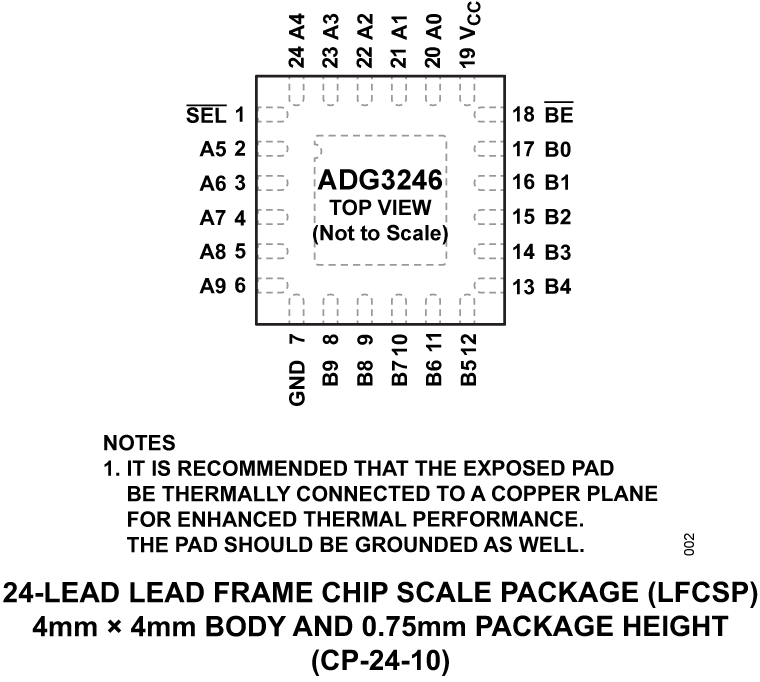

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADG3246BCPZ
  • HTML
  • HTML
ADG3246BCPZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 5, 2014

- 14_0020

Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

2 15, 2010

- 07_0061

LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 5, 2014

- 14_0020

arrow down

Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

2 15, 2010

- 07_0061

arrow down

LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-24TSSOP

スイッチおよびマルチプレクサ・ポートフォリオの 24 ピン TSSOP デバイスの評価用ボード

zoom

EVAL-24TSSOP

スイッチおよびマルチプレクサ・ポートフォリオの 24 ピン TSSOP デバイスの評価用ボード

スイッチおよびマルチプレクサ・ポートフォリオの 24 ピン TSSOP デバイスの評価用ボード

機能と利点

  • 24 ピン TSSOP 評価用ボード
  • クランプによってメイン・デバイスを簡単に変更可能
  • ゴールド・ピン・コネクタによって受動部品の追加が可能
  • 信号入出力用の SMB コネクタ
  • プロトタイピングを可能とするオンボードの追加スペース

製品の詳細

EVAL-24TSSOPEBZ 評価用ボードは、別売のスイッチおよびマルチプレクサのポートフォリオの 24 ピン TSSOP デバイスを評価します。EVAL-24TSSOPEBZ にはクランプが付属しており、ハンダ処理なしで 24 ピン TSSOP デバイスを評価用ボードに固定できるため、複数のデバイスでボードを再利用することが可能です。


24 ピン TSSOP デバイスは、評価用ボードの中央にクランプまたはハンダで取り付けることができます。デバイスの各ピンには K1 から K24 まで対応するリンクがあり、VDD または GND のいずれかに設定できます。ワイヤ・スクリュー端子は VDD と GND を供給します。ボード上の SMB コネクタによって、追加の外部信号をデバイスに供給できます。また、ボードの上部にはプロトタイピングに利用できるスペースがあります。


テスト対象デバイス(DUT)のすべての仕様は、対応する製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザー・ガイドと併せて参照してください。
