機能と利点

  • Wide output frequency range: 9.85 GHz to 20.5 GHz
  • Wide tuning bandwidth
  • Low single sideband phase noise: −83 dBc/Hz at 100 kHz offset
  • No external resonator needed
  • Supply current: 70 mA typical at VCC = 5 V
  • 24-terminal, 3.90 mm × 3.90 mm, ceramic LCC package

製品概要

The ADF5709 wideband, monolithic microwave integrated circuit (MMIC), voltage controlled oscillator (VCO) supports an output frequency (fOUT) range of 9.85 GHz to 20.5 GHz while maintaining −83 dBc/Hz phase noise at 100 kHz offset without subharmonic tones. The wide frequency tuning range and low phase noise allow phase-locked loop (PLL) solutions for a variety of frequency bands and limit the need for multiple narrow-band VCOs. The broad frequency coverage reduces the board design complexity and simplifies the bill of materials when designing RF and microwave applications.

The VCO operates from a single 5 V supply and consumes only 70 mA of supply current that results in minimal power dissipation. The ADF5709 low power consumption is ideal for high performance applications with limited or no airflow. The monolithic construction of the VCO allows optimal output power and noise characteristics over temperature variations.

The VCO is fully integrated and incorporates a resonator, a negative resistance device, and a varactor diode that minimize the number of external components and reduces board space.

The low input impedance on the VTUNE pin of the ADF5709 enables high tuning speed and modulation bandwidth, which allows faster frequency sweeps and lock times when used as part of a frequency synthesizer, for example, in radar or in test and measurement applications.

The ADF5709 is encapsulated into a tiny, 3.90 mm × 3.90 mm, RoHS compliant, ceramic leadless chip carrier (LCC) package. The package includes through vias to the exposed pad, enhancing thermal characteristics.

The small size, optimal noise performance, low power consumption, and wide tuning range of the ADF5709 make the device ideal for many applications requiring flexibility, high performance, a small footprint, and a tight power budget. The ADF5709 is pin to pin compatible with the HMC733 and other Analog Devices, Inc., wideband VCOs.

APPLICATIONS

  • Industrial and medical equipment
  • Test and measurement equipment
  • Military radars, electronic warfare (EW), and electronic countermeasures (ECMs)
  • Point to point and multipoint radios
  • Very small aperture terminals (VSATs)
  • Wireless communication infrastructure

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

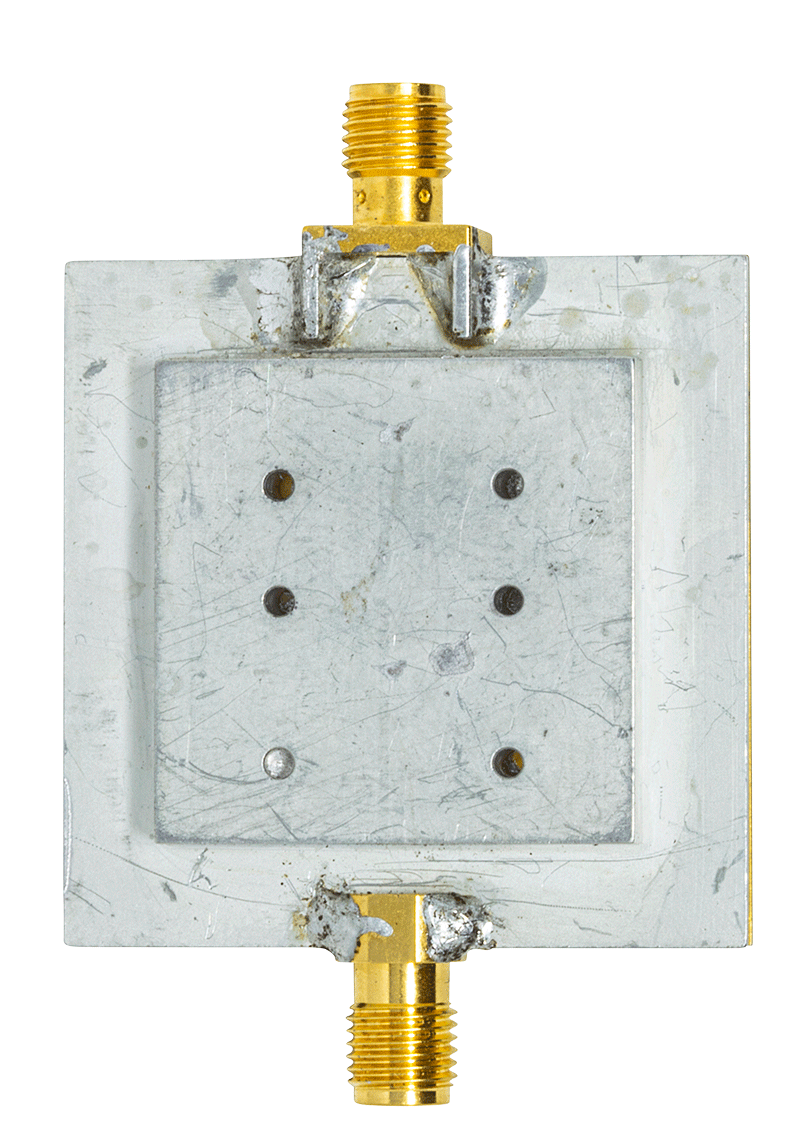

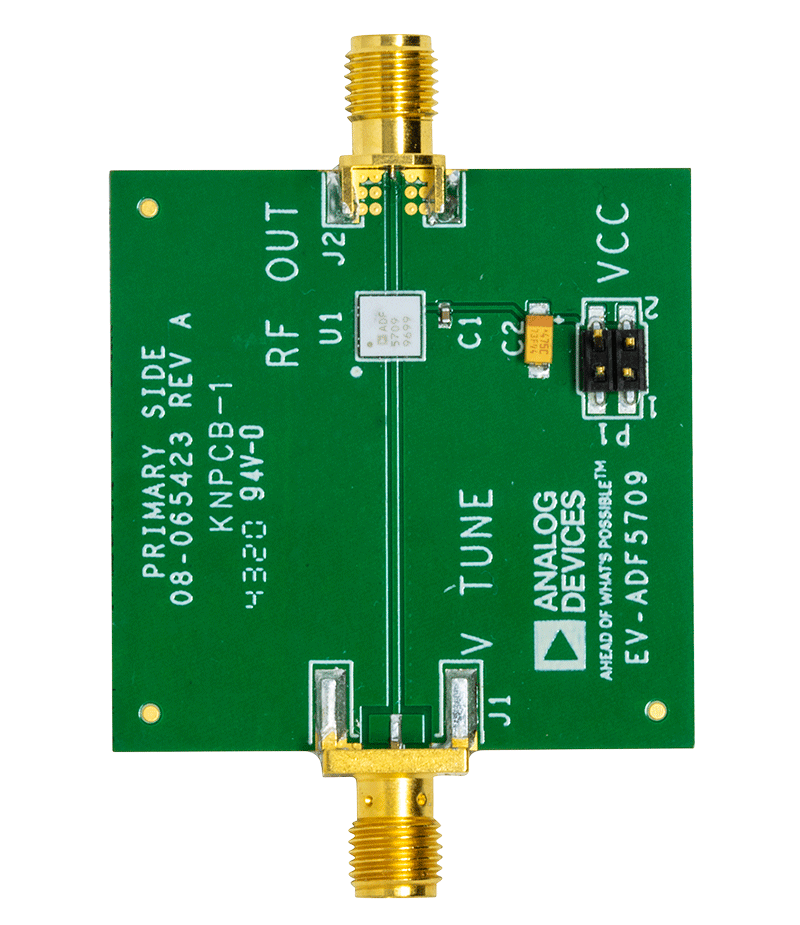

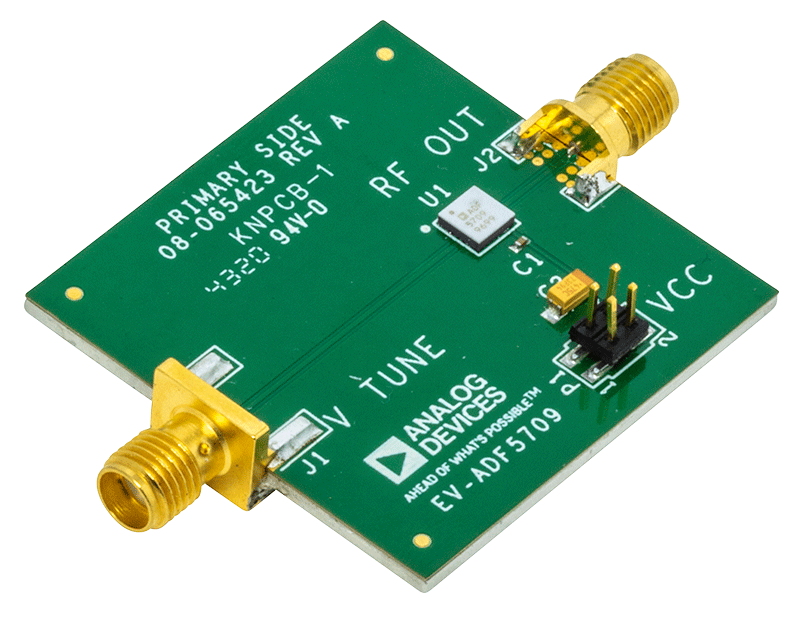

評価キット (1)

ツール

設計ツール

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計/シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

おすすめ製品

ADF5709 互換製品

推奨製品 LDO

  • 800 mA, Ultra Low Noise/High PSRR LDO: ADM7150.
  • 20V, 200 mA, Ultralow Noise, Ultrahigh PSRR RF Linear Regulator: LT3042.

推奨製品 Phase Locked Loop (PLL)

  • 14 GHz 16-bit Fractional-N PLL with Sweeper: HMC702.
  • 26.5 GHz, Integer N/Fractional-N, PLL Synthesizer: ADF41513.

推奨製品 Active Loop Filter Op Amps

  • High Performance, 145 MHz FastFETOp Amps: AD8065.
