特長
- IEC61036の条件を上回る精度：
500：1のダイナミック・レンジ（25℃時）で0.1％未満の有効電力量誤差 - ステッピング・モータ・カウンタとの直接のインターフェースが可能なパルス出力
- 高速校正用の高周波パルス出力
- オンチップ温度センサーと電圧リファレンス（2.4V）
- 選択可能な絶対値または電力量の算術和
- 超低消費電力
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

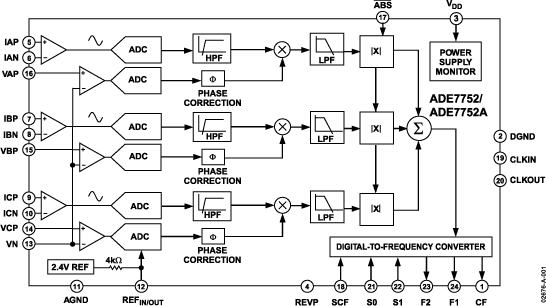

ADE7752Aは、3相分配システムに適した高精度の有効電力量計ICです。ライン電流／ライン電圧に基づき瞬間有効電力や平均有効電力が得られます。本製品の仕様は、IEC61036標準に規定されている精度要件を上回ります。ADE7752Aの唯一のアナログ回路は、A/Dコンバータとリファレンス回路内にあります。他の信号処理はすべて（乗算やフィルタ処理など）デジタル領域内で行われます。この方法により、環境条件の極限状況において長時間優れた安定性と精度を保証できます。
チャンネル間のゲイン校正は、このデバイスの外で行われます。本製品は、24ピンSOICパッケージを採用しており、ADE7752より消費電力が少なくなります。ADE7752Aは、あらゆる新規の設計に推奨しますが、ADE7752の代替品としても使用できます。この2つの製品は機能とピンが互換です。
ADE7752A電力量計の設計に関する技術情報については、アプリケーション・ノート「AN-641: A 3-Phase Power Meter Based on the ADE7752(pdf, 507,533 bytes)」をご参照ください。
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$6.34
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADE7752A
資料
7
Filters
1つが該当
すべて
-
すべて
-
アプリケーション・ノート
-
データシート
-
技術記事
すべて
-
すべて
-
English
-
中国語
データシート
1
アプリケーション・ノート
3
更新 01/01/2000
English
更新 01/19/2016
English
更新 01/19/2016
中国語
技術記事
3
URL
更新 03/05/2010
English
更新 09/30/2003
English
更新 06/01/2004
English
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
6
データシート 1
アプリケーション・ノート 2
技術記事 3
参考資料 1
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADE7752AARZ |
24-Lead SOIC (Wide)
|
|
|
| ADE7752AARZ-RL |
24-Lead SOIC (Wide)
|
|
- ADE7752AARZ
- ピン／パッケージ図
-
24-Lead SOIC (Wide)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADE7752AARZ-RL
- ピン／パッケージ図
-
24-Lead SOIC (Wide)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2014
- 13_0297
Qualification of ASE Chungli, as an Alternate Assembly Site for Select 16L, 20L, 24L and 28L SOICW Packages
ADE7752AARZ
ADE7752AARZ-RL
8 4, 2010
- 10_0117
Halogen Free Material Change for SOIC_W Products at Carsem
ADE7752AARZ
ADE7752AARZ-RL
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2014
- 13_0297
Qualification of ASE Chungli, as an Alternate Assembly Site for Select 16L, 20L, 24L and 28L SOICW Packages
ADE7752AARZ
ADE7752AARZ-RL
8 4, 2010
- 10_0117
Halogen Free Material Change for SOIC_W Products at Carsem
評価用キット 1
EVAL-ADE7752A
ADE7752A Evaluation Board
製品の詳細
NOTE: With lower power consumption than the ADE7752, the ADE7752A is recommended for all new designs. The parts are pin and functionality compatible.
This documentation describes the ADE7752A (ADE7752) evaluation kit hardware functionality. The ADE7752A (ADE7752) evaluation board, together with the ADE7752A (ADE7752) datasheet provides a complete evaluation platform for the ADE7752A (ADE7752). The evaluation board has been designed so that the ADE7752A (ADE7752) can be evaluated in the end application, i.e., Watt-Hour Meter. Using the appropriate transducers on the current channel (e.g., CT), the evaluation board can be connected to a test bench or high voltage (240V rms) test circuit. On-board resistor dividers networks provide the attenuation for the line voltages. This application note also describes how the current transducers should be connected for the best performance. The evaluation board requires two external 5V power supplies (one is required for isolation purposes) and the appropriate current transducers.
