製品概要

機能と利点

  • インダクティブ・ブースト・コントローラをベースとした白色LEDドライバ
    • 広い入力電圧範囲:4.5V~40V
    • 消費電力を最小化するための適応型出力電圧
    • 調整可能な動作周波数:200 kHz~1.2 MHz
    • 設定可能なUVLO
    • 昇圧コンバータのソフト・スタート時間が設定可能
  • プログラマブルな外部MOSFETスイッチング、立ち上がり/立下り時間
  • 内部MOSFETで最大4LED電流のシンクをドライブ
    • PWM 入力による輝度制御
    • 調整可能なLED 電流: 40 mA~200 mA
    • 効率を最大化するヘッドルーム制御
    • LED ディミング周波数: 最大25 kHz
    • 300 HzでのPWM ディミング: 1000:1
  • オープン・ドレイン障害インジケータ
  • LEDのオープンとLEDのショート障害保護機能を内蔵
  • サーマル・シャットダウン機能内蔵
  • 低電圧ロックアウト(UVLO)機能を内蔵
  • 24ピン4 mm × 4 mmのLFCSPパッケージを採用

製品概要

ADD5211は、バックライト・アプリケーション向けの白色LEDドライバで、高効率、電流モードおよびステップアップ変換技術をベースとしています。ブースト・コントローラは、4.5V~40Vの入力電圧からステップアップするための外部MOSFETをドライブし200kHz~1.2MHzの動作周波数をピンで調整することが可能です。調整可能なUVLO機能は、パワーオフの期間入力電流を軽減するために使われます。

ADD5211は、均一な明るさ強度を得るために、4つの安定化された電流シンクを提供します。各電流シンクは、40 mA~200mAのドライブが可能で、LEDへのドライブ電流は、外部抵抗器を使ってピン設定可能となっています。入力PWMインターフェースで、ADD5211は、複数個がシリーズ接続されたLEDの最大4つの並列ストリングをドライブします。

その他、LED短絡保護、LEDオープン保護、ブースト出力の短絡保護、過電圧保護、サイクル・バイ・サイクルの電流制限およびICとLEDアレイ両方のサーマル・シャットダウン機能を含んでいます。またオープン・ドレインの障害出力も内蔵されています。プログラマブルのソフトスタート回路は、スタートアップ期間の突入電流を軽減するために使われます。


アプリケーション

  • LCDモニタ、TV用LEDバックライト
  • 工業用照明

製品ライフサイクル icon-not-recommended 新規設計には非推奨

新規設計にはお勧めしていません。

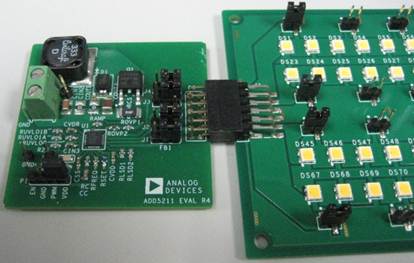

評価キット (1)
