特長
- インダクティブ・ブースト・コンバータをベースとした白色LEDドライバ、
- 1.5Aのピーク電流制限をもつ40V MOSFETを内蔵、
- 入力電圧範囲：6V～21V、
- その他の特長については、データシートを参照してください。 - 最大4LED電流ストリングスまでのドライブ可能、
- LED電流は各チャンネルで最大25mAまで調整可能、
- 最大効率化のためのヘッドルーム制御
- その他、詳細についてはデータシートを参照してください。
- 調光制御
- 4チャンネル動作：チャンネル間で90°の位相シフト
- 3チャンネル動作：チャンネル間で120°の位相シフト - 一般事項
- サーマル・シャットダウン機能、
- アンダー電圧ロックアウト機能、
- 14ピン、4 mm×3mmFCSPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

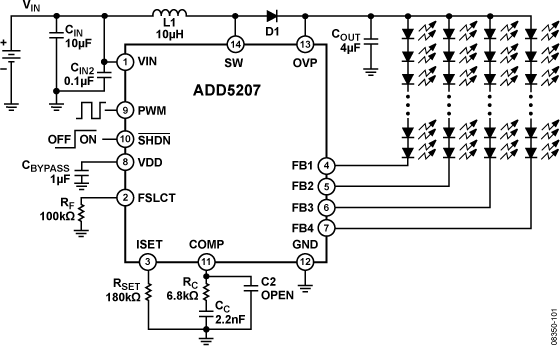

ADD5207は、均一したLEDの明度を得るために、4つの安定化された電流源を含んでいます。おのおのの電流源は最大25 mAまでのドライブが可能で、LEDへのドライブ電流は、外部抵抗器を使ってピン設定可能となっています。ADD5207は、、複数個が直列接続されたLEDを、ストリングス間で±1.5%の電流マッチングで、最大4つまでのパラレル・ストリングスをドライブします。
ADD5207は、位相シフトのPWM輝度制御法を提供します。LEDの調光制御は、PWM入力を通して達成されます。この製品は、各電流源をドライブするために、8kHzのLED調光用発振回路を内蔵しています。ADD5207は6V～21Vの入力電圧範囲にわたって動作しますが、5.6Vほど低い電圧で機能することも出来ます。
ADD5207は、障害状態期間でのダメージを防ぐため、複数の安全保護機能を備えています。どこかのLEDがオープン状態になると、デバイスは自動的に障害電流源をディセーブルにします。内部のソフトスタート回路は、スタートアップ期間の大きな突入電流を防ぎます。サーマル・シャットダウン保護機能は、温度上昇によるダメージを防ぎます。
ADD5207は、薄型、熱強化型、鉛フリー/RoHS対応、14ピン、4mm×3mm×0.75mmのリード・フレーム・チップスケール・パッケージ（LFCSP）パッケージを採用し、-25℃～+85℃の工業用温度範囲にわたって仕様規定されています。
アプリケーション
- ノートブックPC、UMPC、モニター・ディスプレイ
