adav801

オーディオ・コーデック、録音可能な DVD 向け

すべて表示 showmore-icon

warning : 最終販売 tooltip
warning : 最終販売 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
機能
  • ステレオ A/D コンバータ(ADC)
    48 kHz/96 kHz のサンプル・レートに対応
    ダイナミック・レンジ: 102 dB
    シングルエンド入力
    自動レベル制御機能
  • ステレオ D/A コンバータ(DAC)
    32 kHz/44.1 kHz/48 kHz/96 kHz/192 kHz のサンプル・レートに対応
    ダイナミック・レンジ: 101 dB
    シングルエンド出力
  • ADC と DAC は非同期動作
  • ステレオ・サンプル・レート・コンバータ(SRC)
    入出力範囲: 8 kHz ~ 192 kHz
    ダイナミック・レンジ: 140 dB
  • デジタル・インターフェース
    録音
    再生
    補助録音
    補助再生
  • S/PDIF(IEC 60958)入出力
    デジタル・インターフェース・レシーバー(DIR)
    デジタル・インターフェース・トランスミッタ(DIT)
  • PLL ベースのオーディオ MCLK ジェネレータ
  • DVDR システムに必要な MCLK を生成
  • SPI 互換のシリアル・ポートを介したデバイス制御
  • 64 ピン LQFP パッケージ
製品概要
show more Icon

ADAV801 は、柔軟で費用対効果の高い高性能録音再生機能が要求される DVD や CD レコーダなどのアプリケーション向けのステレオ・オーディオ・コーデックです。

ADAV801 は、録音(ADC)、再生(DAC)、フォーマット変換(SRC)を 1 チップで実行するアナログ・デバイセズ独自の高性能コンバータ・コアを備えています。ADAV801 の録音チャンネルには、録音する入力レベルを調整するための可変入力ゲイン、および自動レベル制御の機能があり、その後段にデジタル出力を録音インターフェースに送る高性能のステレオ ADC が搭載されています。また、録音チャンネルにはレベル検出器があり、この検出器を帰還ループ内で使って入力レベルを調整し、最適な録音を行うことができます。再生チャンネルには、独立したデジタル・ボリューム制御機能を備えた高性能のステレオ DAC があります。

サンプル・レート・コンバータ(SRC)は、高性能なサンプル・レート変換を行うので、異なるサンプル・レートが必要な入出力をマッチングさせることができます。SRC 入力は、再生、補助、DIR または ADC(録音)から選択することができます。SRC 出力は、再生 DAC、メインと補助の録音チャンネルの両方、および DIT に入力することができます。

ADAV801 の動作は、SPI 互換のシリアル・インターフェースを介して制御され、個別の制御レジスタを設定するためのプログラミングが可能です。ADAV801 は、3.3 V のアナログ単電源、3.3 V のデジタル電源、および 3.0 V ~ 3.6 V の範囲のオプションのデジタル・インターフェース電源で動作します。

このデバイスは、64 ピン LQFP パッケージを採用しており、−40 ºC ~ +85 ºC の商用温度範囲での動作が仕様規定されています。

アプリケーション

  • 録音可能な DVD
  • 全フォーマット
  • CD-R/W

Data Sheet, Rev. A, 7/07

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADAV801ASTZ
  • HTML
  • HTML
ADAV801ASTZ-REEL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 7, 2016

- 16_0033

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select QFP Products

1 5, 2009

- 07_0077

Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages

9 20, 2023

- 23_0061

2023 Wearable Prosumer Solutions Obsolescence Notification on select Materials.

ADAV801ASTZ

最終販売

ADAV801ASTZ-REEL

最終販売

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 7, 2016

- 16_0033

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select QFP Products

1 5, 2009

- 07_0077

arrow down

Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages

9 20, 2023

- 23_0061

arrow down

2023 Wearable Prosumer Solutions Obsolescence Notification on select Materials.

ADAV801ASTZ

最終販売

ADAV801ASTZ-REEL

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

リファレンス・デザイン

リファレンス・デザイン 1

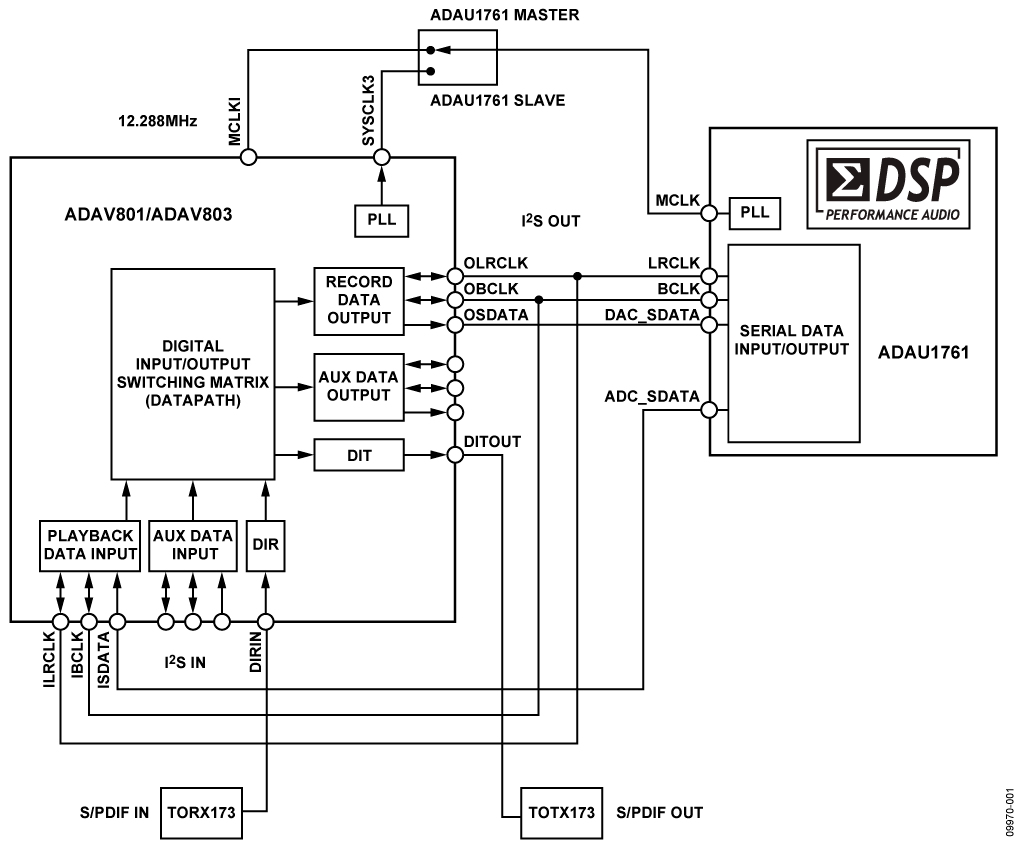

S/PDIF and I2S Interface for a SigmaDSP Codec Using the ADAV801/ADAV803 Audio Codec

zoomopens a dialog

CN0219

S/PDIF and I2S Interface for a SigmaDSP Codec Using the ADAV801/ADAV803 Audio Codec

CN0219

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
S/PDIF and I2S Interface for a SigmaDSP Codec Using the ADAV801/ADAV803 Audio Codec

機能と利点

  • Converts consumer audio to I2S for processing
  • Simple interfacing for easy connectivity
詳細なリファレンス・デザインを表示 external link
