ADAU1452

デジタル・オーディオ・プロセッサ、SigmaDSP

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$7.17
特長
  • 車載アプリケーション用に認定
  • 強化されたサウンド・プロセッシングのための完全にプログラマブルなオーディオDSP
  • カスタム信号フローの開発のための独自のグラフィカルなプログラミング・ツールSigmaStudio
  • 最大294.912MHzの1.2V、32ビットSigmaDSPコア
    最大6144のSIMD命令 / サンプル@48kHz
    40kワードのパラメータ用 / データ用RAM
    最大800msのデジタル・オーディオ遅延プール@48kHz
  • 水晶発振器でマスタ・クロックを生成するクロック・オシレータ
  • インテジャーPLLおよび柔軟なクロック・ジェネレータ
  • オーディオI/Oとルーティング
    4シリアル入力ポート、4シリアル出力ポート
    サンプル・レート最大192kHzの48チャンネル、32ビット・デジタルI/O
    TDM、I2S、左詰、右詰フォーマットとPCMに対応した柔軟な構成
    1:8~7.75:1の比と139dB DNRで最大8種類のステレオASRC
    ステレオS/PDIF入 / 出力
    4個のPDMマイクロフォン入力チャンネル
    マルチチャンネルのバイト・アドレッシング可能なTDMシリアル・ポート
    ステレオS/PDIF入 / 出力
  • ダイ温度センサー内蔵
製品概要
show more Icon

ADAU1452 / ADAU1451 / ADAU1450は車載用に認定されたオーディオ・プロセッサで、初期のSigmaDSP®製品のデジタル信号処理能力をはるかに超えています。再構築されたハードウェアのアーキテクチャは、効率的なオーディオ信号処理に最適化されています。オーディオ・プロセッシングのアルゴリズムはサンプルごとのあるいはブロックごとのパラダイムで実現され、両方共グラフィカル・プログラミング・ツール、SigmaStudioを使って作成された信号処理フローで同時に実行できます。再構築されたデジタル・シグナル・プロセッサ(DSP)コアのアーキテクチャはオーディオ・プロセシング・アルゴリズムの一部のタイプを従来のシグマDSP世代で要求されたよりはるかに少ない命令を使用して実行することができ、コード効率を大幅に改善します。

1.2V、32ビットDSPコアは最大294.912MHzの周波数で動作し、標準サンプル・レート48kHzで1サンプルあたり最大6144の命令を実行できます。しかし業界標準レートに加え、広範囲のサンプル・レートが可能です。インテジャーPLLと柔軟なクロック・ジェネレータのハードウェアにより同時に最大15のオーディオ・サンプル・レートを生成することができます。これらのクロック・ジェネレータを内蔵の非同期サンプル・レート・コンバータ(ASRC)と柔軟なハードウェア・オーディオ・ルーティング・マトリクスと組み合わせることで、ADAU1452 / ADAU1451 / ADAU1450は、複雑なマルチレート・オーディオ・システムの設計を大幅に簡素化する理想的なオーディオ・ハブになっています。

ADAU1452 / ADAU1451 / ADAU1450には様々に設定可能なシリアル・ポートのS/PDIFインターフェース(ADAU1452とADAU1451)や多目的入力 / 出力ピンが含まれているので高範囲のADC、DAC、デジタル・オーディオ・デバイス、アンプ、制御回路とインターフェースができます。これらの製品はPDM出力のMEMSマイクロフォンとも直接インターフェースすることができますが、それはこの目的のために特別に設計された内蔵デシメーション・フィルタがあるからです。

ADAU1452 / ADAU1451 / ADAU1450には独立したスレーブとマスターのI2C / SPIコントロール・ポートがあるので、外部のマスター・デバイスによってプログラムされたり、設定されるだけではなく、外部のスレーブ・デバイスを直接プログラムしたり設定できるマスターとしても動作します。この柔軟性と自動ブート機能により、動作するための外部入力は全く必要としないスタンドアロン・システムの設計を可能にします。

高電力効率のDSPコアはフルにプログラムを実行しても消費する電力はわずかに数百ミリワット(mW)ですが、たとえ100℃を超えるワーストケース温度でも1W以下の消費電力で最大のプログラム負荷で動作することができます。このようにADAU1452 / ADAU1451 / ADAU1450は相対的に消費電力が低く、フットプリントが小さいので同じ処理負荷でもより多くの電力を消費する大規模な汎用DSPの理想的な置換えになります。

ADAU1452とADAU1451とADAU1450の違い

この3種類の製品はメモリ、DSPコアの周波数、S/PDIFインターフェースの有無、ASRC構成によって区別します。

ADAU1450はS/PDIFレシーバ又はトランスミッタを内蔵していないので、SPDIFINピンとSPDIFOUTピンは無機能です。又、ADAU1450のS/PDIF入力又は出力に関連するレジスタの設定はデバイスの動作に何も影響しません。

同様に、ADAU1450はASRCを内蔵していないので、ADAU1450のASRCに関連するレジスタの設定はデバイスの動作に何も影響しません。

アプリケーション

  • 自動車用オーディオ・プロッセシング
    ヘッド・ユニット
    ナビゲーション・システム
    後部座席エンターテイメント・システム
    DSPアンプ(サウンド・システム・アンプ)
  • 民生用と業務用オーディオ・プロセッシング

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$7.17

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADAU1452KCPZ
  • HTML
  • HTML
ADAU1452KCPZRL
  • HTML
  • HTML
ADAU1452WBCPZ
  • HTML
  • HTML
ADAU1452WBCPZ-RL
  • HTML
  • HTML
ADAU1452WBCPZ150
  • HTML
  • HTML
ADAU1452WBCPZ150RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 3, 2018

- 18_0136

ADAU145X Product Data Sheet Revision

ADAU1452KCPZ

製造中

ADAU1452KCPZRL

製造中

ADAU1452WBCPZ

製造中

ADAU1452WBCPZ-RL

製造中

3 25, 2014

- 14_0058

Die Revision for ADAU1452 SigmaDSP Processor

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 3, 2018

- 18_0136

arrow down

ADAU145X Product Data Sheet Revision

ADAU1452KCPZ

製造中

ADAU1452KCPZRL

製造中

ADAU1452WBCPZ

製造中

ADAU1452WBCPZ-RL

製造中

3 25, 2014

- 14_0058

arrow down

Die Revision for ADAU1452 SigmaDSP Processor

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

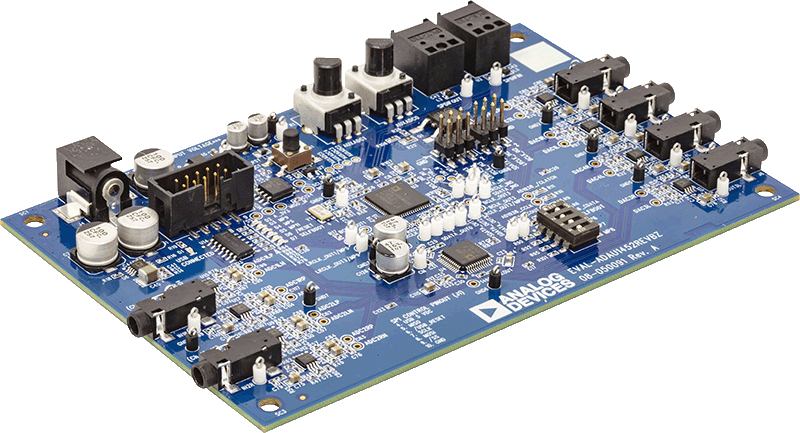

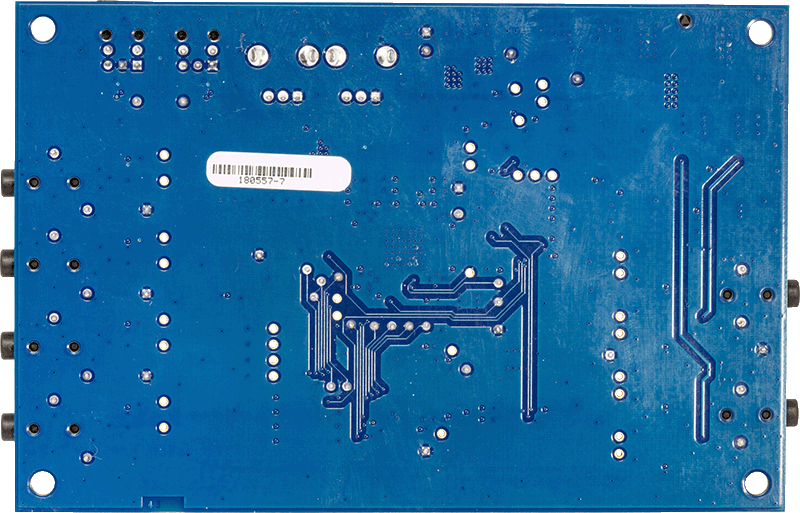

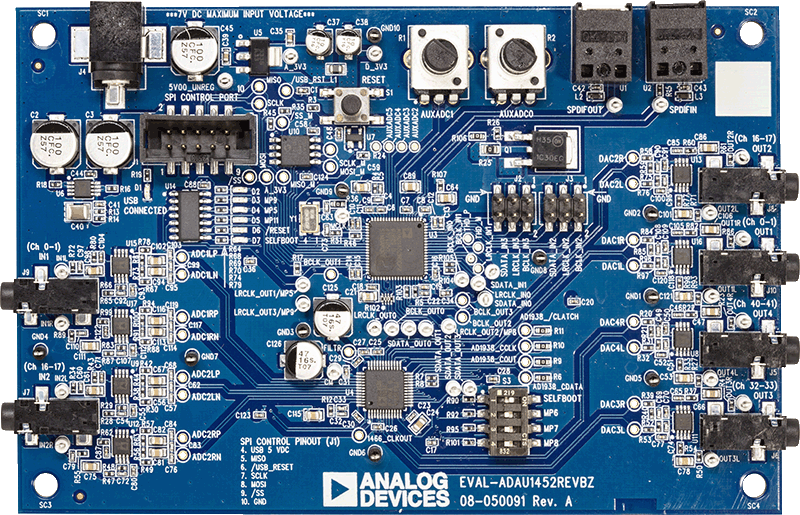

EVAL-ADAU1452RevBZ

ADAU1452/ADAU1451/ADAU1450評価用ボード

zoom

EVAL-ADAU1452RevBZ

ADAU1452/ADAU1451/ADAU1450評価用ボード

ADAU1452/ADAU1451/ADAU1450評価用ボード

機能と利点

  • 4つのアナログ入力と8つのアナログ出力を備えたオンボードAD1938コーデック
  • ステレオS/PDIF入出力
  • セルフブートEEPROMメモリ

製品の詳細

このユーザ・ガイドでは、EVAL-ADAU1452REVBZ評価用ボードの設計、セットアップ、動作について説明します。このボードは、ADAU1452およびADAU1462 SigmaDSP®プロセッサ用のソフトウェアを評価および開発します。ADAU1452とADAU1462は機能的に同一ですが、ADAU1462はより多くのプログラムとデータ・メモリを備えています。ソフトウェアでこのコンポーネントを選択すると、コンパイラに指示してADAU1462にマッチするようにメモリ割り当て量を制限します。

このユーザー・ガイドに記載のこれ以外の手順と説明は、ADAU1462とADAU1452の両方に適用できます。

EVAL-ADAU1452REVBZ評価用ボードは、ADAU1452のデジタル・シリアル・オーディオ・ポート、および一部の汎用入出力(GPIO)にアクセスできます。アナログ入出力は、評価用キットに含まれているAD1938コーデックで提供します。

ADAU1452コアは、アナログ・デバイセズのSigmaStudio®ソフトウェアを使用してプログラムされ、ユニバーサル・シリアル・バス・インターフェース(USBi)を介して評価用ボードに接続します。オンボードEEPROM(Electronically Erasable Programmable Read-Only Memory)はセルフブート・モードに設定できます。

評価用ボードは6V DC電源で稼働し、ボードの必要電圧に調節されます。プリント基板(PCB)は4層設計で、内層にグラウンド・プレーンと電源プレーンを配置しています。評価用ボードには、外部アナログ入出力用のコネクタと、Sony/Philips Digital Interface(S/PDIF)光学インターフェースを備えています。内蔵の発振器回路とオンボードの12.288MHzパッシブ水晶発振器(Y1)が、マスタ・クロックを提供します。

詳細については、ADAU1452およびAD1938のデータシートを参照してください。EVAL-ADAU1452REVBZ評価用ボードを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
