特長
- 超低電源電流
- フルパワー・モード：500 μA
- スリープ・モード：74 μA
- シャットダウン・モード：2.9 μA
- ダイナミック・パワー・スケーリング
- シャットダウン・モードからのターンオン時間：1.5 μs
- スリープ・モードからのターンオン時間：0.45 μs
- 高速性能とDC 精度の両立
- 入力オフセット電圧：125 μV ( max)
- 入力オフセット・ドリフト：1.5 μV/°C (max)
- −3 dB 帯域幅: 105 MHz
- スルー・レート: 160 V/μs
- 低ノイズかつ低歪
- 8 Hz の1/f コーナーでの入力電圧ノイズ：5.9 nV/√Hz
- HD2/HD3：−102 dBc／−126 dBc @100 kHz
- 広い電源電圧範囲：2.7V～10V
- 小型パッケージ：8ピンSOT-23
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADA4806-1は高速、電圧帰還、レールtoレール出力のシングル・オペアンプで3種類のパワー・モードがあります：フルパワー・モード、スリープ・モード、シャットダウン・モード。このオペアンプはフルパワー・モードの場合広帯域（105MHz@ゲイン=＋1）、スルーレート160 V/μsであるとともに、DC精度も優れており、低入力オフセット電圧（125 μVmax）、低入力オフセット電圧ドリフト（1.5 μV/°Cmax)です。しかも静止電流はわずか500 μAです。低消費電力のオペアンプにもかかわらず、ADA4806-1は性能が全体的に優れており、低消費電力、高分解能データ・コンバータ・システムに最適です。
消費電力を最小限にする事が要求されるデータ・コンバータ・アプリケーション向けに、ADA4806-1はシステムのサンプリング・レートでサンプルとサンプルの間でオペアンプを低いパワー・モードに切り替えることにより、ADCドライバの静止電力をダイナミックにスケーリングして電力を減らす方法を提供します。
スリープ・モードではオペアンプの静止電流が74 μAに減り、しかもターンオン時間がわずか0.45 μsと高速なので、2 MSPS近くのサンプル・レートでダイナミックなパワー・スケーリングを行う事ができます。低いサンプル・レートでのさらなる省電力向けに、シャットダウン・モードは静止電流をわずか2.9 μAに低減します。
ADA4806-1は広範囲の電源電圧で動作し、3 V、 5 V 、±5 Vで完全に仕様化されています。 このオペアンプは小型8ピンSOT-23パッケージを採用し、−40°C ～ +125°Cの工業用温度範囲にわたり動作が規定されています。
消費電力を最小限にする事が要求されるデータ・コンバータ・アプリケーション向けに、ADA4806-1はシステムのサンプリング・レートでサンプルとサンプルの間でオペアンプを低いパワー・モードに切り替えることにより、ADCドライバの静止電力をダイナミックにスケーリングして電力を減らす方法を提供します。
スリープ・モードではオペアンプの静止電流が74 μAに減り、しかもターンオン時間がわずか0.45 μsと高速なので、2 MSPS近くのサンプル・レートでダイナミックなパワー・スケーリングを行う事ができます。低いサンプル・レートでのさらなる省電力向けに、シャットダウン・モードは静止電流をわずか2.9 μAに低減します。
ADA4806-1は広範囲の電源電圧で動作し、3 V、 5 V 、±5 Vで完全に仕様化されています。 このオペアンプは小型8ピンSOT-23パッケージを採用し、−40°C ～ +125°Cの工業用温度範囲にわたり動作が規定されています。
アプリケーション
- 携帯およびバッテリ駆動の計器と装置
- 多チャンネル密度のデータ・アクイジション・システム
- 高精度A/Dコンバータ(ADC)のドライバ
- 電圧リファレンスのバッファ
- 携帯用POSターミナル
- アクティブＲＦＩＤリーダー
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$1.17
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADA4806-1
資料
4
Filters
1つが該当
すべて
-
すべて
-
ユーザ・ガイド
-
データシート
すべて
-
すべて
-
English
-
中国語
-
日本語
データシート
3
更新 09/01/2015
English
ADA4806-1: 0.2 μV/°C Offset Drift, 105 MHz, Low Power, Multimode, Rail-to-Rail Amplifier Data Sheet (Rev.A)
ユーザ・ガイド
1
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ドキュメント
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADA4806-1ARJZ-R2 |
8-Lead SOT-23
|
|
|
| ADA4806-1ARJZ-R7 |
8-Lead SOT-23
|
|
- ADA4806-1ARJZ-R2
- ピン／パッケージ図
-
8-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADA4806-1ARJZ-R7
- ピン／パッケージ図
-
8-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
ソフトウェアおよび製品のエコシステム
評価用キット
評価用キット 1
EVAL-ADA4806-1
ADA4806-1 Evaluation Board
ADA4806-1 Evaluation Board
製品の詳細

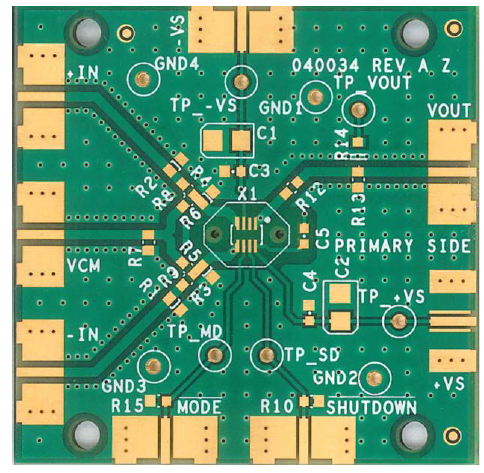

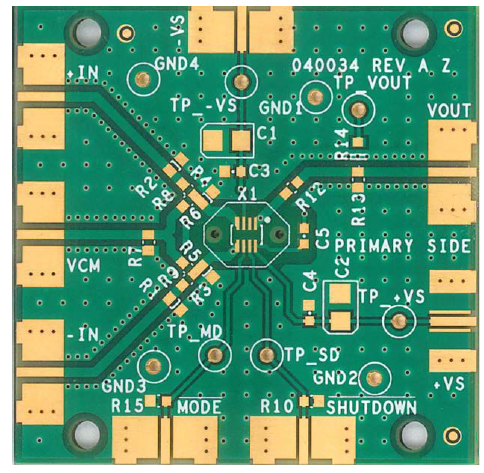

The Analog Devices, Inc., ADA4806-1RJ-EBZ evaluation board is designed to help users evaluate the ADA4806-1 low power, multimode, rail-to-rail amplifier, offered in an 8-lead SOT-23 package. The ADA4806-1RJ-EBZ is a bare board (that is, there are no components soldered to the board) that enables users to quickly prototype a variety of op amp circuits.
