ADA4610-2S: Military Data Sheet12/17/2015
製品概要
機能と利点
- 低オフセット電圧:
0.4 mV（max） - 低オフセット電圧ドリフト:
8μV/℃（max） - 低入力バイアス電流:
25pA（typ）＠VSY= ±15 V - 両電源電圧動作：±5.0 V～±15 V
- 低ノイズ：-7.3nV/√Hz（typ）＠f=10kHz、
-1.7μVp-p＠0.1Hz～10Hz - 低歪み： 0.00006%
- 位相反転なし
- レールtoレール出力
- ユニティ・ゲインで安定動作
製品概要
ADA4610-2Sは、デュアルチャンネル、高精度JFETのアンプで、低入力電圧ノイズ、低入力電流ノイズ、低オフセット電圧、低入力バイアス電流、およびレールtoレール出力を特長としています。
低オフセット、低ノイズ、および非常に低い入力バイアス電流の組み合わせにより、これらのアンプは、特に高インピーダンス・センサーの増幅およびシャントを使う高精度電流計測に最適です。優れたDC精度、低ノイズおよび高速セトリング時間を持ったADA4610-2Sは、電子計測において並外れた精度を提供します。多くの競合アンプと異なり、ADA4610-2Sは非常に大きな容量負荷でも高速なセトリング性能を維持します。多くの旧型JFETアンプとは異なり、ADA4610-2Sでは入力電圧が最大コモン・モード電圧範囲を超えても出力位相の反転は発生しません。
容量負荷での高速スルーレートと優れた安定性により、ADA4610-2Sは高性能フィルタ用に最適です。低入力バイアス電流、低オフセット、低ノイズにより、フォトダイオード・アンプ回路で広いダイナミックレンジが得られます。低ノイズおよび低歪み、高出力電流および優れた動作速度を持つため、ADA4610-2Sは最適な選択肢といえます。
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
参考資料
-
ADA4610-2S High Dose Radiation Report8/28/2015
-
ADA4610-2S Low Dose Radiation Report2/12/2016
-
FET入力のオペアンプの電流ノイズ2/1/2020
-
ppmレベルの精度のオペアンプ回路は実現できるのか？7/17/2019 アナログ・ダイアログ
-
宇宙アプリケーションにおける電子回路の課題2/1/2017 Thought Leadership
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
ADA4610
高精度ADC ドライバ・ツール
高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。
設計ツール
オペアンプ誤差バジェット・カリキュレータ
このカリキュレータは、オペアンプ回路にどれだけ誤差が発生するか予測するために役立ちます。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

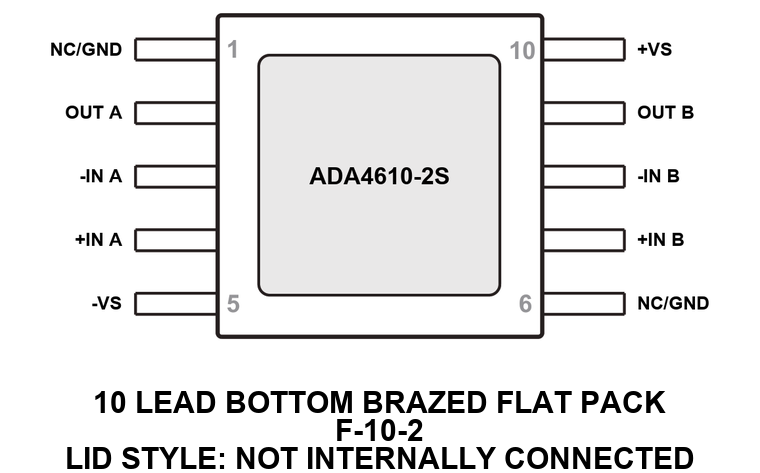

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| 5962L1420702VXA | 材料宣誓書（MD） | 信頼性データ | CER. FLATPACK WITH LEADS | |
| 5962R1420701VXA | 材料宣誓書（MD） | 信頼性データ | CER. FLATPACK WITH LEADS | |
| ADA4610-2BF-EMX | 材料宣誓書（MD） | 信頼性データ | CER. FLATPACK WITH LEADS | |
| ウェハ・ファブリケーション・データ |
