ADA4254

ゼロドリフト、高電圧、低消費電力、プログラマブル・ゲイン計装アンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$3.57
特長
  • ADC同期向けに最適化
  • 低消費電力:22mW(±12V電源)
  • 12バイナリ・ゲイン・ステップ:1/16V/V~128V/V
  • 3スケーリング・ゲイン:1V/V、1.25V/V、1.375V/V
  • ±60V保護入力マルチプレクサ
  • 優れたDC精度
    • 低い入力オフセット電圧:±14 μV(最大値)
    • 低い入力オフセット電圧ドリフト:±0.08μV/°C(最大)
    • ゲイン・キャリブレーション(ROM経由)
    • 低ゲイン・ドリフト:±1ppm/°C(最大)
    • 高CMRR:116dB(最小)、G = 1V/V
  • 低入力バイアス電流:±1.5nA(最大値)
  • 高入力インピーダンス
  • 内蔵入力RFIフィルタリング
  • 広い入力電源の範囲:±5V~±28V
  • 専用出力アンプ電力
  • 7個の特殊機能付きGPIOポート
  • 連続チップ選択モード
  • 外部マルチプレクサの制御
  • 励起電流源
  • チェックサム(CRC)サポート付きSPIポート
  • 内部故障検出
  • ワイヤ破断テスト電流
  • オンチップ・テスト・マルチプレクサ

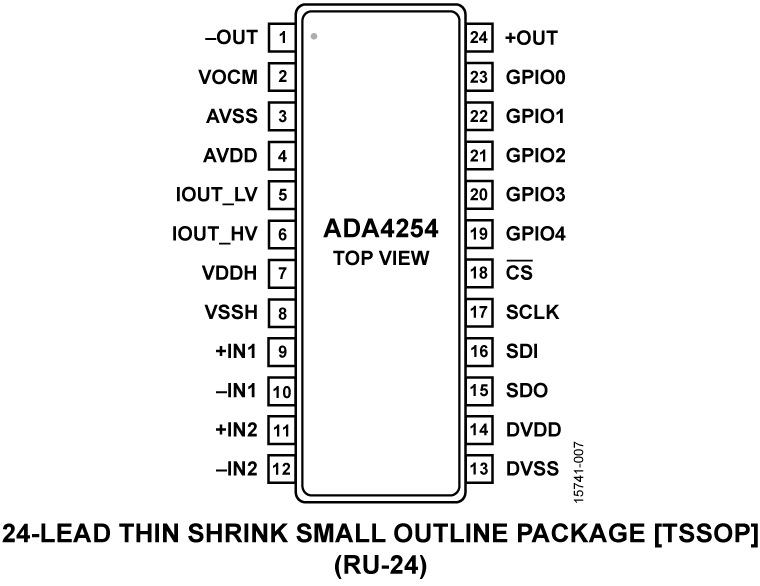

  • 28ピン、5mm × 5mm LFCSP、24ピンTSSOP
  • 規定温度範囲:−40°C~+105°C
製品概要
show more Icon

ADA4254は、プロセス制御およぼ産業用アプリケーション向けに設計されたゼロドリフト、高電圧の低消費電力プログラマブル・ゲイン計装アンプ(PGIA)です。ADA4254には、1/16V/V~128V/Vのバイナリで重み付けされた12のゲインと3つのスケーリング・ゲイン・オプション(1V/V、1.25V/V、1.375V/V)が用意されているため、36個のゲイン設定を使用できます。ADA4254の消費電力はわずか22mWのため、精度、堅牢性、低消費電力が求められる産業用システムとして優れたデバイスです。

ADA4254のゼロ・ドリフト・アンプ・トポロジによって、DC誤差と低周波数1/fノイズが自己補正されるため、規定温度範囲全体で優れたDC精度が実現します。この高レベルの精度により、ダイナミック・レンジが最大化され、多くのアプリケーションでキャリブレーション条件が大幅に緩和されます。

入力マルチプレクサは、アンプの高インピーダンス入力に対して±60Vの保護すると同時に、2つの入力ソースを切り替える機能を備えています。加えて、内蔵電磁干渉(EMI)フィルタが、アンプの敏感な入力から強いRFノイズを遮断します。

ADA4254の様々な安全機能により、内部の故障と外部の故障の両方が検出されます。シリアル・ポート・インターフェース(SPI)では、巡回冗長検査(CRC)誤差検出がサポートされているため、堅牢な通信が確保されます。これらの安全機能により、システムの安全度水準(SIL)認定が容易になります。

ADA4254には、各種特殊機能を提供するように構成可能な7個の汎用入出力(GPIO)ピンが搭載されています。測温抵抗体(RTD)などのバイアス・センサーには、励起電流源出力を使用できます。

ADA4254は、−40°C~+105°Cの温度範囲で仕様規定されており、小型の5mm × 5mm、28ピンLFCSP、24ピンTSSOPで提供されています。

アプリケーション

  • 汎用プロセス制御フロント・エンド
  • データ・アクイジション・システム
  • 試験装置および計測システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$3.57

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADA4254ACPZ
  • HTML
  • HTML
ADA4254ACPZ-R7
  • HTML
  • HTML
ADA4254ACPZ-RL
  • HTML
  • HTML
ADA4254ACPZ-WP
  • HTML
  • HTML
ADA4254ARUZ
  • HTML
  • HTML
ADA4254ARUZ-R7
  • HTML
  • HTML
ADA4254ARUZ-RL
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

EVAL-ADA4254

ADA4254評価用ボード

zoom

EVAL-ADA4254

ADA4254評価用ボード

ADA4254評価用ボード

機能と利点

  • ブレッドボードとプロトタイプの迅速な作成が可能
  • エッジ・マウントSMAコネクタを装備
  • テスト装置やその他の回路へ容易に接続可能

製品の詳細

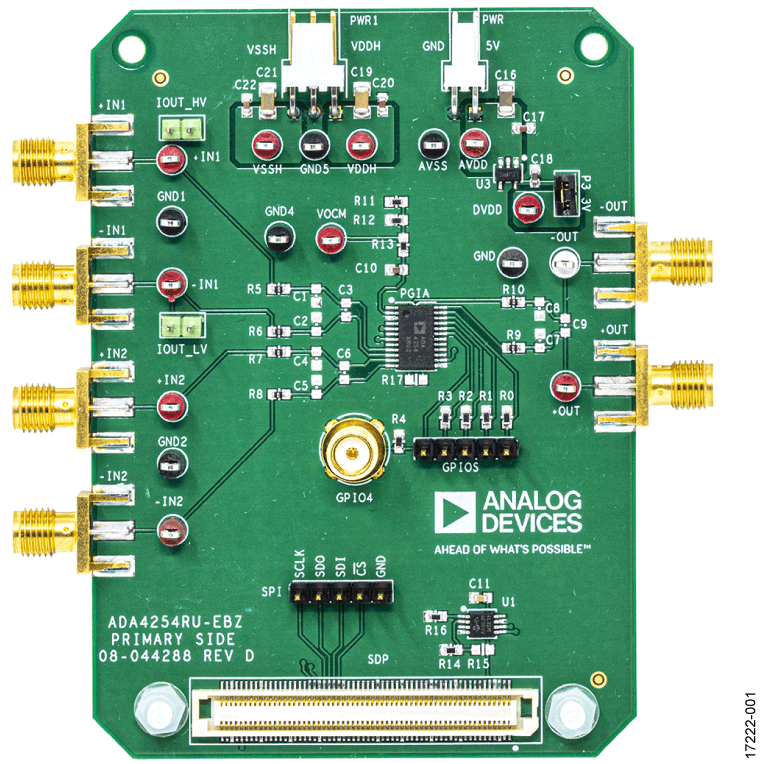

ADA4254RU-EBZ評価用ボードは、24ピン薄型シュリンク・スモール・アウトライン・パッケージ(TSSOP)または28ピン・リード・フレーム・チップ・スケール・パッケージ(LFCSP)で提供されているADA4254を評価できるように設計されています。図1と図2は、TSSOPパッケージが付属する評価用ボードの前面と背面を示しています。

ADA4254RU-EBZ評価用ボードは、4層プリント回路基板(PCB)です。この評価用ボードは、入出力にSubminiature Version A(SMA)エッジ・マウント・コネクタを採用しているためテスト装置やその他の回路へ容易に接続することができます。

ADA4254RU-EBZ評価用ボードには、次の3つの電源領域が必要です。

  • 電源ピン、VDDH、VSSH(通常はそれぞれ+28Vおよび−28V)で構成される高電圧電源領域。
  • アナログ出力電源領域、AVDD、通常は5V。
  • デジタル出力電源領域、DVDD、通常は3.3V。

ツールおよびシミュレーション 5

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
