ADA4092-4

オペアンプ、クワッド、マイクロパワー、入 / 出力レールtoレール、OVP(過電圧保護)

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.B)

pdf

12 22, 2009 ellipse 日本語

ADA4092-4: マイクロパワーRRIOオペアンプ (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 198 kB
Documentation すべてのドキュメントを表示
SPICEモデル ADA4092 SPICE Macro Model Download 3.29 KB LTspice ADA4092-4 - Operational Amplifiers (Op Amps) Download 1.44 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$2.94
特長
  • 単電源動作：3.0V～30V
  • 広い入力電圧範囲
  • レールtoレールの出力振幅
  • 低電源電流：200μA/アンプ
  • 広帯域幅：1.4 MHz
  • 高い位相マージン：69°
  • スルーレート：0.4V/μs
  • 低オフセット電圧：1.50mV（max）
  • 位相反転なし
  • 過電圧保護（OVP）機能
    両側電源レールに対して25V以上 / 以下＠±5V時
    両側電源レールに対して12V以上 / 以下＠±15V時
製品概要
show more Icon
ADA4092-4（クワッド）は、マイクロパワー、単電源動作、1.2MHz帯域幅のアンプで、レールtoレールの入力と出力を特長としています。この製品は、単電源+3.0V～+30V、両電源では±1.5V～±15Vでの動作が保証されています。

ADA4092-4は独特な入力段を備えており、両側の電源電圧超える入力電圧が与えられても、位相反転やラッチ・アップが起こらず安全で、このことを過電圧保護（OVP）と呼んでいます。

これらのアプリケーションとしては、携帯用通信機器、電源の制御と保護、広い出力範囲を備えたトランスジューサとのインターフェースなど、があります。レールtoレール入力のアンプを必要とするセンサーには、ホール素子、圧電素子、抵抗性トランスジューサーなどがあります。

入力と出力の両方でレールtoレール振幅が可能であることは、たとえば設計者は、単電源システムでマルチ・ステージのフィルタを作って、高い信号対ノイズ比（SNR）を維持することができます。

ADA4092-4は拡張工業用温度範囲-40℃～+125℃にわたって仕様規定されています。ADA4092-4は、アナログ・デバイセズから提供する、現在ますます種類が増えている36V、低パワーのオペアンプ製品の一環製品です。

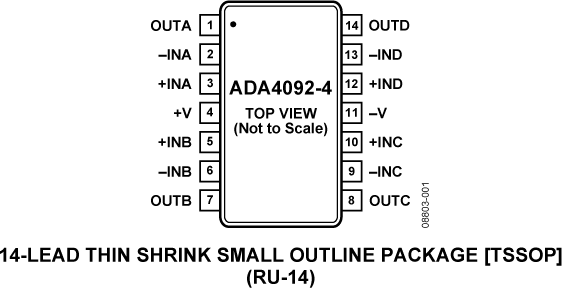

ADA4092-4は14ピンのTSSOP表面実装パッケージを採用しています。

アプリケーション

  • 工業用プロセス制御
  • バッテリ駆動の計測機器
  • 電源の制御と保護
  • 通信関連
  • リモート・センサー
  • 低電圧ストレイン・ゲージ用アンプ
  • DACの出力アンプ
Show More Arrow image
file データシートを表示 (Rev.B)
Documentation すべてのドキュメントを表示
SPICEモデル ADA4092 SPICE Macro Model Download 3.29 KB LTspice ADA4092-4 - Operational Amplifiers (Op Amps) Download 1.44 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$2.94
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADA4092-4

資料

7
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 技術記事
  • よく聞かれる質問
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

pdf

更新 12/22/2009
English

ADA4092-4: Micropower RRIO Operational Amplifier Data Sheet (Rev.B)

PDFファイルを開く

redirect
198 kB
download

PDFをダウンロード

PDF Vector

pdf

更新 12/22/2009
日本語

ADA4092-4: マイクロパワーRRIOオペアンプ (Rev.0)

PDFファイルを開く

redirect
198 kB
download

PDFをダウンロード

技術記事

4

PDF Vector

HTML

更新 11/01/2011
English
The Maximum Supply Current That Wasn't redirect icon

PDF Vector

HTML

更新 11/01/2011
中国語
运算放大器的“最大电源电流” 规格 redirect icon

PDF Vector

HTML

更新 12/01/2012
English
Key Benefits of Input Overvoltage Protected Op Amps in Systems redirect icon

PDF Vector

HTML

更新 12/01/2012
日本語
入力過電圧保護機能付きオペアンプをシステムに使用する主な利点 redirect icon

よく聞かれる質問

1

PDF Vector

HTML

更新 12/07/2014
日本語
FAQ redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADA4092-4ARUZ 14-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADA4092-4ARUZ-RL 14-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 11, 2011

- 10_0005

Halogen Free Material Change for TSSOP Products Assembled at Amkor

ADA4092-4ARUZ-RL

製造中

pdf

PCN10_0005_Form

external-icon

xls

Material_Report

Download

pdf

Reliability Report

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 11, 2011

- 10_0005

arrow down

Halogen Free Material Change for TSSOP Products Assembled at Amkor

ADA4092-4ARUZ-RL

製造中

pdf

PCN10_0005_Form

external-icon

xls

Material_Report

Download

pdf

Reliability Report

external-icon

ソフトウェアおよび製品のエコシステム

評価用キット 1

EVAL-OPAMP-4

EVAL-OPAMP-4 評価用ボード

zoom

EVAL-OPAMP-4

EVAL-OPAMP-4 評価用ボード

download icon

ダウンロード

 print icon

印刷
EVAL-OPAMP-4
EVAL-OPAMP-4 評価用ボード
今すぐ購入 詳細を表示

製品の詳細

汎用高精度オペアンプ評価用ボードは、さまざまな回路構成に対応するように設計され、最適化されているので、目的のアプリケーションに適合させることができます。いずれのボードも RoHS に準拠しています。どのボードを注文するかについては、ピン数とパッケージを以下で確認してください。


  • EVAL-PRAOPAMP-4RUZ（クワッド 14 ピン TSSOP）RU-14
  • EVAL-PRAOPAMP-4RZ（クワッド 14 ピン SOIC）R-14

評価用キット1

EVAL-OPAMP-4

EVAL-OPAMP-4 評価用ボード

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

spice tool Lt Spice

ADA4092-4 - Operational Amplifiers (Op Amps) Download
