製品概要

機能と利点

  • レールtoレールの入力/出力
  • 低消費電力:0.625 mA (typ)/アンプ @±15 V
  • ゲイン帯域幅積:15.9 MHz(typ)@AV = 100
  • ユニティ・ゲインのクロスオーバー:9.9 MHz(typ)
  • -3 dBクローズド・ループ帯域幅:13.9MHz(typ)@±15V

  • 低オフセット電圧:100μV(max)
  • ユニティ・ゲインで安定動作
  • 高速スルーレート:4.6 V/μs (typ)
  • 低ノイズ:3.9 nV/√Hz(typ)@1kHz

製品概要

ADA4084-2S(デュアル)は単電源、10 MHz帯域幅のアンプで、レールtoレールの入力と出力を特長としています。この製品は+3 V ~ +30 V(又は±1.5 V to ±15 V)での動作が保証されています。

これらのオペアンプは、AC性能および高精度DC性能の両方が要求される単電源アプリケーションに最適となっています。広帯域幅、低ノイズおよび高精度の組み合わせによって、ADA4084-2は、フィルタや計測器を含む、幅広いさまざまなアプリケーションに有用となっています。

オペアンプの入力と出力の両方共レールtoレールに振れるので、設計者は、単電源システムで複数段のフィルタを形成し、高い信号対ノイズ比を維持することができます。

ADA4084はOP484S世代オペアンプの最新世代です。

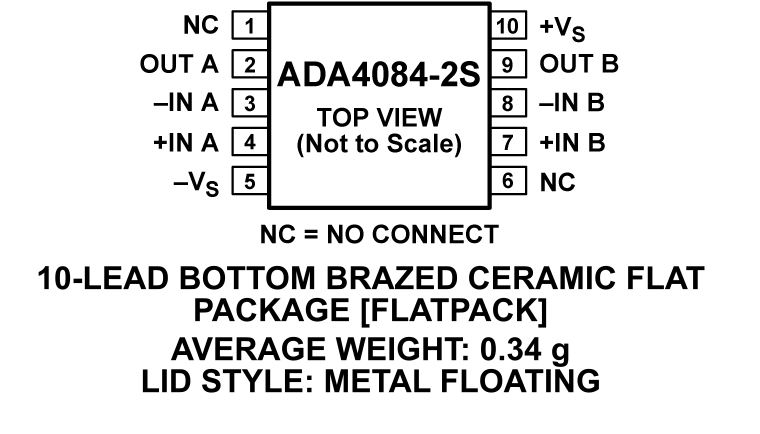

ADA4084-2Sは−55°C ~ +125°Cの軍用温度範囲で仕様が規定されています。デュアルADA4084-2Sは10ピン・フラットパック表面実装パッケージを採用しています。

 ADA4084-2Sはアナログ・デバイセズ社が提供する現在成長している高電圧、低ノイズ・オペアンプ・シリーズの1つです。



製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
