AD9985A
製造中止110MSPS / 140MSPSアナログ・インターフェース、フラット・パネル・ディスプレイ対応
製品情報
- クランプ・レベルの自動調整
 - 140MSPSの最大変換レート
 - 300MHzのアナログ帯域幅
 - 0.5~1.0Vのアナログ入力レンジ
 - 110MSPSでPLLクロックのジッタが500ps p-p
 - 3.3V電源

- 完全同期処理
 - ホット・プラグ用の同期検出
 - ミッドスケール・クランピング
 - パワーダウン・モード
 - 低消費電力:500mW(typ)
 - 4:2:2出力フォーマット・モード

AD9985Aは、パーソナル・コンピュータやワークステーションからRGBグラフィック信号を取り込むために最適化された8ビット、140MSPS、フル機能のモノリシック・アナログ・インターフェースです。140MSPSのエンコード・レート能力と300MHzのフルパワー・アナログ帯域幅によって、最大SXGA(75Hzで1280×1024)の分解能が可能です。

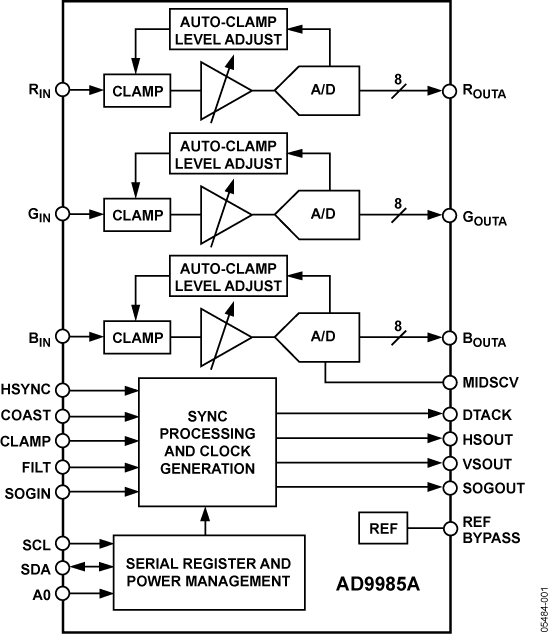

AD9985Aには、1.25Vの内部リファレンスを備えた140MHzトリプルA/Dコンバータ、PLL、ゲイン / オフセット / クランプのプログラマブル制御が組み込まれています。ユーザーが用意するものは、3.3Vの電源、アナログ入力、Hsync信号とCOAST信号だけです。スリーステートCMOS出力は2.5~3.3Vで駆動できます。
AD9985AのオンチップPLLは、Hsync入力からピクセル・クロックを生成します。ピクセル・クロックの出力周波数範囲は12~140MHzです。PLLクロックのジッタは、140MSPSで500ps p-p(typ)になります。PLLは、COAST信号が存在すると、Hsyncがなくてもこの出力周波数を維持します。サンプリング位相の調整が可能です。データ、Hsync、クロック出力位相の関係を維持できます。
AD9985Aは、複合同期アプリケーションとシンクオングリーン・アプリケーションのための完全同期処理、可変アナログ入力帯域幅制御、可変SOGIN帯域幅制御、および選択可能な入力フィルタ処理も提供します。
クランプ信号は内部で生成しますが、CLAMP入力ピンから供給することもできます。このインターフェースは、2線式シリアル・インターフェースで完全にプログラム可能です。

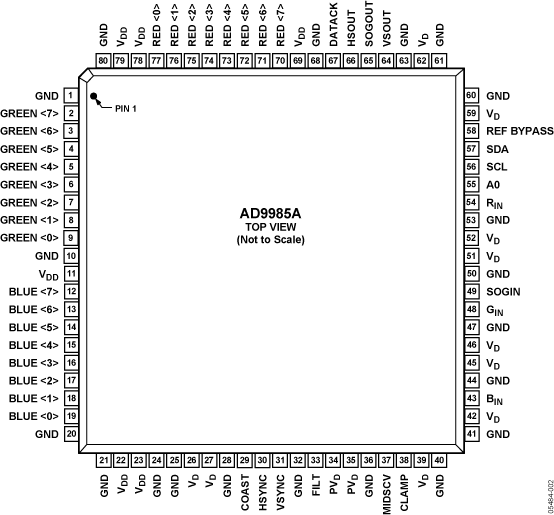

AD9985Aは先端的なCMOSプロセスで製造されており、省スペース / 鉛フリーの80ピンLQFP表面実装プラスチック・パッケージを採用しています。-40~+85℃の拡張工業用温度範囲で仕様が規定されています。
アプリケーション
- RGBグラフィック処理
 - LCDモニタとプロジェクタ
 - プラズマ・ディスプレイ・パネル
 - スキャン・コンバータ
 - マイクロディスプレイ
 - デジタル・テレビ
