AD9271: Octal LNA/VGA/AAF/ADC and Crosspoint Switch Data Sheet (Rev. B)6/27/2007PDF2195 kB
製品概要
機能と利点
- LNA、VGA、AAF、ADCの8チャンネル
- 低ノイズ・プリアンプ（LNA）
- 入力換算ノイズ＝1.1nV√Hz＠5MHz（typ）、ゲイン＝18 dB
- SPIプログラマブル・ゲイン=14/15.6/18dB
- シングルエンド入力：VIN（max）＝400mVp-p/333mVp-p/250mVp-p
- デュアル・モードのアクティブ入力インピーダンス・マッチング
- BW（帯域幅）＞70MHz
- フルスケール（FS）出力＝2Vp-p差動出力
- 可変ゲイン・アンプ（VGA）
- ゲイン範囲＝－6dB～＋24dB
- デシベル・リニア・ゲイン・コントロール
- アンチエイリアスフィルタ（AAF）
- 3次バターワース・フィルタ・カットオフ周波数
- 設定範囲：8～18MHz
- 詳細ついては、データシートを参照してください

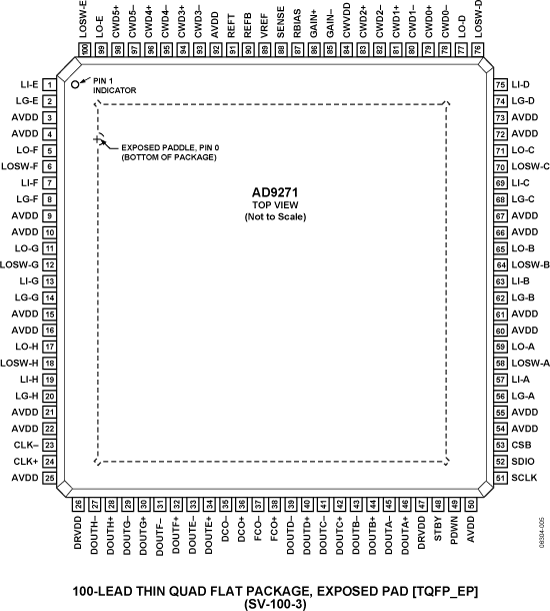

製品概要
AD9271は、VGA（可変ゲイン・アンプ）、LNA（低ノイズ・プリアンプ）、AAF（アンチエイリアシング・フィルタ）、10～50MSPSの12ビットA/Dコンバータ（ADC）からなるチャンネルを8本備えた、低価格、低消費電力の使いやすい小型デバイスです。
各チャンネルは、30dBの可変ゲイン範囲、完全差動信号パス、アクティブ入力プリアンプ終端、最大40dBのゲイン、ADCは最大変換速度50MSPSとなっています。チャンネルは、小型パッケージが重視されるアプリケーションでの動的性能や低消費電力のために最適化されています。
LNAのシングルエンド／差動のゲインは、SPIから選択できます。LNAの入力ノイズは1.2nV√Hz（typ）であり、チャンネル全体の統合入力換算ノイズは、最大ゲイン時で1.4nV√Hzです。15MHzのノイズ帯域幅（NBW）、15.6dBのLNAゲインを仮定すると、入力S/N比はおよそ86dBとなります。CW（連続波）ドップラ・モードでは、LNA出力が、8×6差動クロスポイント・スイッチによって切り替える相互コンダクタンス・アンプを駆動します。スイッチは、SPIによりプログラム可能です。
アプリケーション- 医療用画像処理／超音波
- 車載用レーダ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
