AD8561

製造中

コンパレータ、超高速、7ns、単電源

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 5Vで7nsの伝播遅延
  • 単電源動作:3V~10V
  • 低消費電力
  • ラッチ機能
  • TSSOPパッケージ

AD8561は、入力部と出力部を分離した7nsのシングル・コンパレータです。個別の電源により、入力段は±5Vの両電源または+5Vの単電源で動作できます。

AD8561は、伝搬遅延7nsの高速動作により、タイミング回路やライン・レシーバ用に最適です。立上がりと立下がりの信号の伝搬遅延が全温度範囲にわたって良好に一致するため、出力のデューティー・サイクルと入力のデューティー・サイクルが一致し、クロック・リカバリ用にも適しています。

AD8561はLT1016と同じピン配列ですが、低消費電流で、コモン・モードの入力範囲は広く、負電源レールを含みます。

AD8561は工業用温度範囲(-40~+85℃)で仕様規定しています。8ピン・プラスチックDIPパッケージ、8ピンTSSOPパッケージ、またはナローSO-8表面実装パッケージで提供しています。



アプリケーション

  • 高速タイミング
  • クロック・リカバリとクロック・ディストリビューション
  • ライン・レシーバ
  • デジタル通信
  • 位相検出器
  • 高速サンプリング
  • リード・チャネルの検出
  • PCMCIAカード
  • LT1016設計のアップグレード



AD8561
コンパレータ、超高速、7ns、単電源

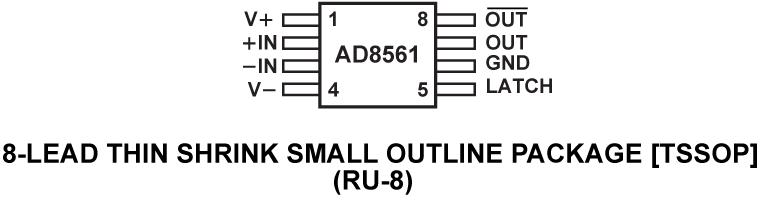

AD8561 Pin Configuration AD8561 Pin Configuration AD8561 Pin Configuration
