AD8557

新規設計に推奨

センサー用信号アンプ、デジタル・プログラマブル

データシート (Rev. D)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 超低オフセット電圧：12μV（max、全温度範囲）
  • 超低入力オフセット電圧ドリフト：65nV/℃（max）
  • 高CMRR：96dB（min）
  • デジタル設定可能なゲインおよび出力オフセット電圧
  • ゲイン範囲：28～1300
  • 単線シリアル・インターフェース
  • 容量性負荷に対する安定性
  • SOICおよびLFCSPパッケージ
  • 2.7～5.5V動作
  • 車載アプリケーション用に認定済み

AD8557は、ゲインおよび出力オフセットをデジタル設定できるゼロドリフトのセンサー信号アンプです。圧力センサーやストレイン・ブリッジの可変出力を規定の出力電圧範囲に簡単かつ正確に変換するように設計されているため、その他の数多くの差動またはシングルエンドのセンサー出力も高精度で増幅できます。AD8557にはアナログ・デバイセズの特許取得済み低ノイズ・オートゼロおよびDigiTrim®技術が採用されており、これによってコンパクトなフットプリントで、柔軟性に優れた高精度の信号処理ソリューションが得られます。

ゲインは、シリアル・データ・インターフェースを介して28～1300という広範囲でデジタル設定できます。ゲイン調整は回路内で完全にシミュレートしてから、信頼性の高いポリヒューズ技術を使って恒久的に設定できます。また、出力オフセット電圧もデジタル設定でき、電源電圧に対してレシオメトリックです。

入力オフセット電圧と入力オフセット電圧ドリフトが非常に低く、DCおよびACのCMRR特性が優れているほか、AD8557の入力ピンにはプルアップ電流源、VCLAMPピンにはプルダウン電流源が備わっています。リファレンス電圧を外付けして出力クランピングを設定できるため、AD8557は低電圧のA/Dコンバータ（ADC）を安全かつ正確に駆動できます。

システムの精度は、同じ電源を基準とするADCと一緒に使用すれば、通常の電源電圧変動の影響を受けなくなります。出力オフセット電圧は、VDDとVSS間の電位差の0.4％を上回る分解能で調整できます。ゲインおよびオフセット調整後のロックアウト・トリムによって、フィールド信頼性が得られます。

AD8557は－40～＋125℃の温度範囲で完全に仕様が規定されています。8ピンSOICおよび4mm×4mmの16ピンLFCSPを採用しており、2.7～5.5Vの単電源電圧で動作します。

アプリケーション

  • 車載センサー
  • 圧力／位置センサー
  • 高精度電流検出
  • 熱電対アンプ
  • 工業用重量計
  • 歪みゲージ
AD8557
センサー用信号アンプ、デジタル・プログラマブル
AD8557 Functional Block Diagram AD8557 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 3

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
EVAL-AD8556

AD8555/AD8556/AD8557 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Single- or dual-supply operation
  • AC and DC signal evaluation
  • Built-in 100 Ω bridge with unbalancing capability
  • Provision to create low-pass filter
  • Readback feature of programmed values
  • External clamp voltage setting
  • Interface for PC USB port
  • Evaluation software, compatible with Microsoft Windows XP,
  • Windows Vista, and Windows 7 SOIC/LFCSP socket for easy device replacement
  • Supports AD8555, AD8556, and AD8557 ICs

製品詳細

The AD8556-EVALZ/AD8556CP-EBZ evaluation boards allow the quick demonstration and evaluation of the AD8555/AD8556/AD8557 zero-drift, digitally programmable sensor signal amplifiers.


The AD8555/AD8556/AD8557 are auto-zero instrumentation amplifiers with programmable gain and output offset adjustment features. The evaluation board enables a PC to communicate with the AD8555/AD8556/AD8557. The user can send commands to the evaluation board and read back the programmed values for the device that is being evaluated.


The user guide UG-896 supplements the information in the AD8555, AD8556, and AD8557 data sheets, which should be consulted in conjunction with this user guide when working with the evaluation board.
EVAL-AD8556
AD8555/AD8556/AD8557 Evaluation Board

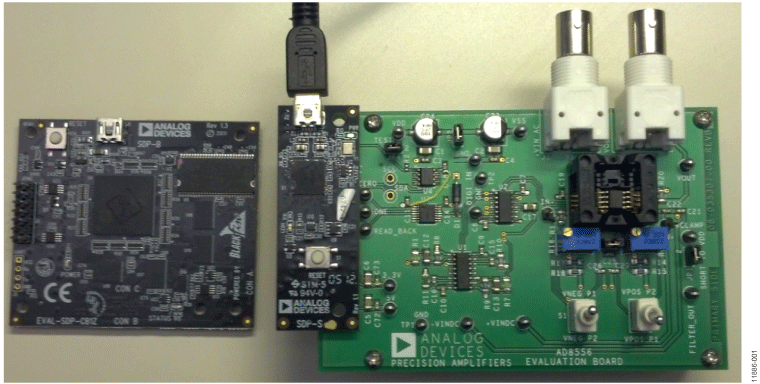

AD8556-EVALZ_AD8556CP-EBZ Image
