製品概要
機能と利点
- 入力AC波形の、真のrms値または平均整流値を出力：
- 全ての入力レベルに対して高速なセトリング時間、
- 精度：読み取り値の±10μV±0.25％（Bグレード品）
- 広いダイナミック入力範囲：
- 100μV rms～3V rms（8.5V p-p）フルスケール入力範囲、
- 外部スケーリングによって、より大きな入力も可能
- 広帯域幅：
- －3dB帯域：1MHz（300mV）
- 65kHzごとの追加誤差：1％
- 変換DC出力オフセット：ゼロ
- スイッチング成分の未処理分なし
- 300mV rms入力で仕様規定
- 最大10までのクレスト・ファクタで高精度変換が可能
- 低消費電力：300μA（typ）＠±2.4V
- 高インピーダンスFETは入力バッファと分離：
- RIN≧1012Ω、CIN≦2pF
- 高精度DC出力バッファ内蔵
- 広い電源電圧範囲
- 両電源：±2.4V～±18V
- 単電源：4.8V～36V
- 4mm×4mm LFCSP、および、8mm×6mm QSOPパッケージ
- ESD保護機能
製品概要
AD8436は、新世代、トランスリニア高精度、低消費電力の真のRMS-DCコンバータで、いくつかのオプションを搭載しています。この製品は、スイッチ・モードの電源とトライアックによって生成されるような複雑なパターンを含むAC波形のRMS値に等価な高精度DC電圧を計算します。この精度は、広範囲な入力レベル範囲と温度範囲にわたっています。アナログ・デバイセズの最新技術により、保証制度は±0.5％未満で、出力オフセットが10μV未満です。1～10のクレスト・ファクタ（CF）値での誤差は0.5％未満です。

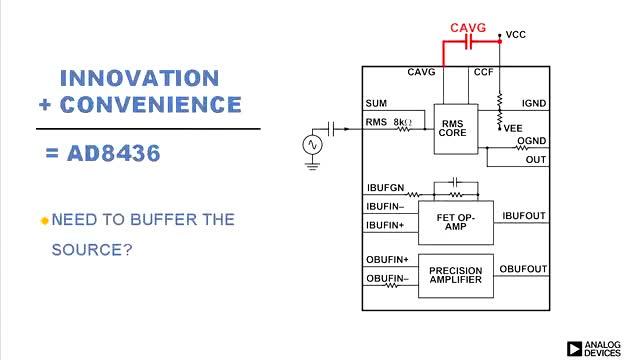

AD8436は、ピーク値による誤差の多い方法や平均化、あるいはデジタル・ソリューションよりも低価格で、真のRMS結果を算出します。プログラミング費用やプロセッサの負荷を心配することなく、4mm×4mmのパッケージだけのサイズで容易にあらゆるアプリケーションに対応します。内蔵されたバッファ・アンプは、どのようなRMS-DCコンバータの中でも、費用をかけずに、もっとも広範囲な応用の幅を可能にします。最も簡単なアプリケーションでは、わずか単一の外付け平均化コンデンサを必要とするだけです。内蔵されている高インピーダンスのFETバッファは、外部アッテネータ（減衰器）、周波数補償回路あるいは低インピーダンス負荷を駆動するためのインターフェースになります。内部のマッチングされた抵抗ペアによって、2倍またはそれ以上のゲイン構成が可能となりますので、使用可能な入力範囲を拡張できます。低消費電力で高精度な入力バッファが備わっていますので、AD8436は携帯用のマルチメータや他のバッテリ駆動アプリケーションにとって魅力的な製品と言えます。
高精度なDC出力バッファは、内部バイアス電流相殺回路により極めて小さな出力オフセットを提供しますので、低インピーダンス負荷の駆動時に誤差を最小限にします。デジタル的なソリュションと違って、AD8436には、高いまたは低い振幅時で性能を制限するスイッチング回路がありません。100μV未満と3V以上に及ぶ有効な応答特性は、外部スケーリング回路なしにダイナミックレンジを拡張でき、最も要求の多い低レベルのシグナル・コンディショニングに対応し、クリッピング無しに十分なオーバーレンジを可能にします。
AD8436は、±2.4V（4.8V）～±18V（36V）の単電源または両電源で動作します。Aグレード品とJグレード品は、小型4mm×4mmの20ピン・チップ・スケール・パッケージを採用しています。また、AおよびBグレード品は20ピンのQSOPパッケージで供給されます。AおよびBグレード品の動作温度範囲は－40℃～＋125℃でJグレード品は0℃～70℃となっています。
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
