AD8417

電流検出アンプ、双方向電流、ゼロ・ドリフト

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$1.17
特長
  • オフセット・ドリフト:0.1μV/℃(typ)
  • 全温度範囲にわたるオフセット電圧:±400μV(max)
  • 動作電源電圧範囲:2.7V~5.5V
  • 電磁放射(EMI)フィルタ内蔵
  • 高い入力コモンモード電圧範囲:
    • -2V~+70V(連続)
    • -3V~+80V破損なし
  • 初期電圧ゲイン:60 V/ V
  • 広い動作温度範囲:
    • AD8417WB:-40°C~+125°C
    • AD8417WH:-40°C~ +150°C
  • 双方向動作
  • 8ピンSOICと8ピンMSOPパッケージを採用
  • コモンモード除去比(CMRR):86dB(DC~10kHz)
  • 車載アプリケーション向けの品質評価済
製品概要
show more Icon

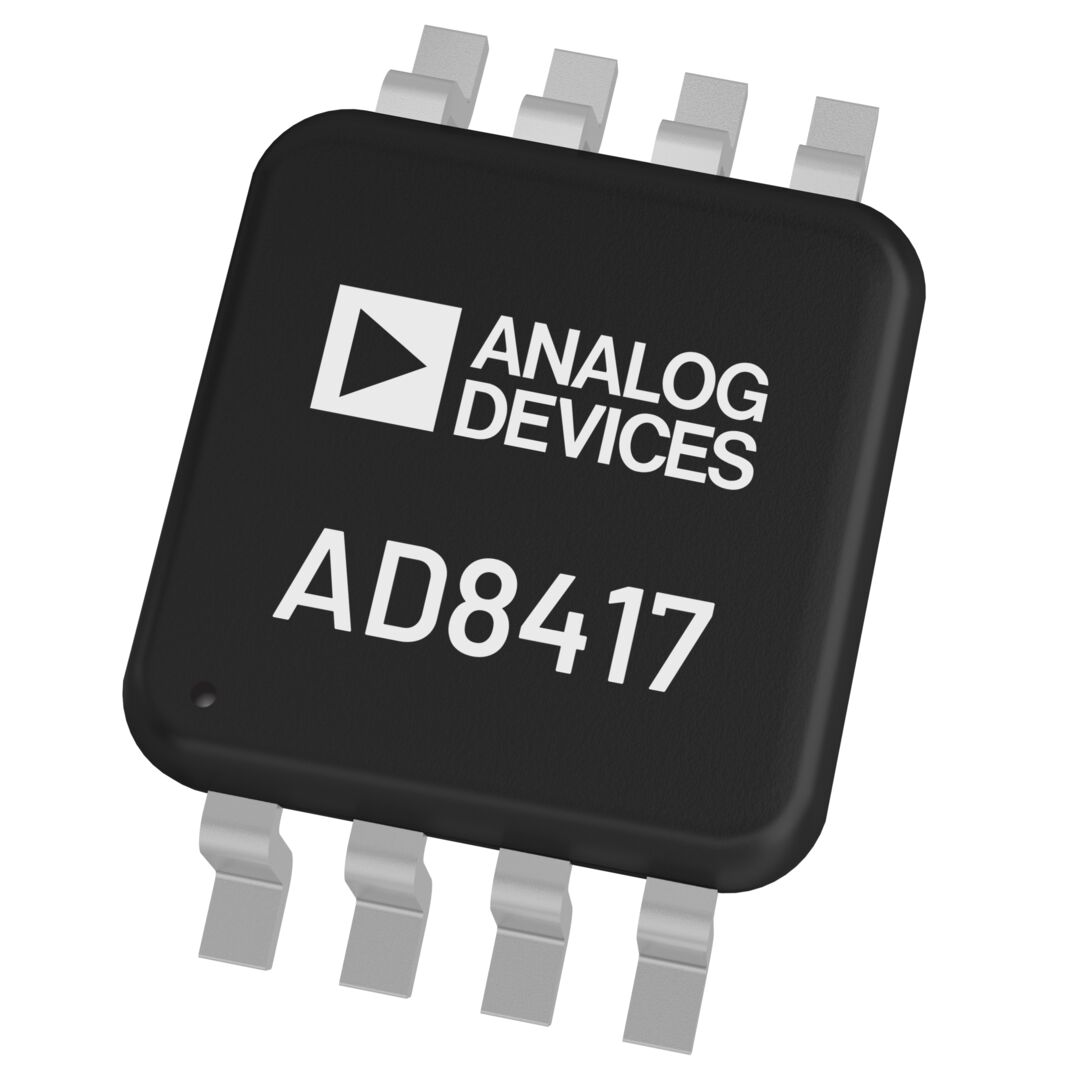

AD8417は、高電圧、高分解能の電流シャント・アンプです。60V / Vの初期ゲインを特長としており、全温度範囲にわたるゲイン誤差は最大で±0.3%を備えています。バッファされた出力電圧は、ほとんどの標準的なコンバータに直接インターフェースすることができます。AD8417は、-2V~+70Vにわたって優れた入力コモンモード電圧の除去を提供します。AD8417は、モーター・コントロール、パワーマネージメントおよびソレノイド制御を含む幅広い車載ならび工業用アプリケーションで、シャント抵抗両端の双方向電流計測を行います。

AD8417は、-40~+150℃の温度範囲にわたって、ブレーク・スルーされた性能を提供します。特長としてゼロドリフト・コアがあり、動作温度範囲及びコモンモード電圧範囲にわたって、オフセットは、わずか0.1μV/℃(typ)しかドリフトしません。AD8417は、車載アプリケーション向けの品質評価がなされています。A8417は、EMIフィルタと、パルス幅変調(PWM)タイプの入力コモンモード電圧で、出力精度を確実にする特許収得済みの回路を含んでいます。入力オフセット電圧は±200μV(typ)です。AD8417は、8ピンのMSOPパッケージとSOICパッケージを採用しています。


アプリケーション
  • ハイサイド電流検出:モータ制御、ソレノイド制御、パワーマネージメント
  • ロー・サイド電流の検出
  • 診断保護機能
