AD834: 500 MHz 4象限乗算器 (Rev. E)5/17/2010
製品概要
機能と利点
- DC～500MHz動作
- 差動±1Vフルスケール入力電圧
- 低歪み（0dBm入力で0.05％以下または同等）
- 差動±4mAフルスケール出力電流
- 供給電圧：±4～±9V
- 低消費：280mW（typ）＠VS＝±5V
製品概要
AD834は、レーザ・トリミングされたモノリシックの4象限アナログ乗算器です。高周波アプリケーションでの使用を対象にしており、トランスコンダクタンス帯域幅（RL＝50Ω）は、どちらの差動電圧入力も500MHz以上です。乗算器モードでのフルスケールの合計誤差は標準で0.5％ですが、アプリケーションのモードと外付けの回路に依存します。性能は、熱や電源電圧の変化の影響を比較的受けにくくなっています。これは、バンドギャップ基準ジェネレータに基づく安定したバイアスの使用やその他の設計上の特長によるものです。
AD834はフル帯域幅の能力を保つために高速バイポーラ・プロセスを使用しています。出力は電流の差動ペアとしてオープン・コレクタ端に現れます。シングルエンドのグラウンド基準電圧出力を提供するため、何らかの形で外部電流を電圧に変換する必要があります。このために、広帯域トランス、バラン、あるいはオペアンプなどのアクティブ回路を使用できます。一部のアプリケーション（電力測定など）では、後段の信号処理なしで広帯域幅が得られます。
伝達関数は、X＝Y＝±1Vのとき、差動出力が±4mAになるように正確にトリミングされています。この絶対的なキャリブレーションにより、負荷回路の精度とは関係なく、2つ以上のAD834の出力をまったく等しい重みで合計できます。
AD834Jは0～＋70℃の商用温度範囲で利用できるように仕様規定しており、8ピン・プラスチックDIPパッケージと8ピン・プラスチックSOICパッケージで提供しています。AD834Aはサーディップで提供しており、－40～＋85℃の工業用温度範囲で動作します。AD834SQ／883Bは8ピンのCERDIPで供給され軍用温度範囲-55～+125℃にわたる動作が可能です。 AD834に関する2本のアプリケーション・ノート（ AN-212（英語pdf）とAN-216（英語pdf））がウエブから入手可能です。さらに詳細なアプリケーション回路に関してはAD811のデータシートも参照してください。
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
FAQ7/26/2017
-

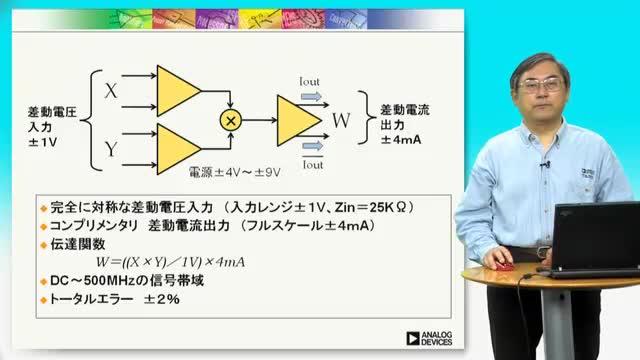

AD834 500MHzの帯域を持つアナログ乗算器11/28/2018
-
アナログ乗算器に関する考察（西暦2028年の回顧）（その1）［Dr. Leifの機知と知恵_7］12/1/2008 アナログ・ダイアログ
-
A Quarter-Century of Analog Dialogue1/1/1991 アナログ・ダイアログ
ツールおよびシミュレーション
SPICE Model
CIR
AD834 SPICE Macro Model
2.85 K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD834AQ | 材料宣誓書（MD） | 信頼性データ | 8-Lead CerDIP | |
| AD834ARZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD834ARZ-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD834JNZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP | |
| AD834JRZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD834JRZ-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD834JRZ-RL | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD834SQ/883B | 材料宣誓書（MD） | 信頼性データ | 8-Lead CerDIP | |
| ウェハ・ファブリケーション・データ |
