製品概要

機能と利点

  • 4入力1出力のHDMI/DVIリンク
  • HDMI 1.3準拠のレシーバが可能
  • AD8191Aとピン互換
  • リンク当たり4TMDSチャンネル250Mbps~2.25Gbpsのデータレートをサポート25MHz~225MHzのピクセル・クロックをサポート長HDMIケーブル(2.25Gbpsで20メートル)での動作に対するイコラーザ入力完全バッファされた入力/出力(一方向)
  • 全体のスイッチ(内蔵ターミネーション50Ω)プリエンファシス(強調機能)出力低追加ジッタ単電源動作(3.3V)
  • 出力デセーブル機能消費電力の低減取り外し可能な出力ターミネーション大アレイの構築も可能
  • 規格にピン互換性HDMIレシーバ、HDCP、DVI
  • シリアル(I2Cスレーブ)およびパラレルの制御インターフェース

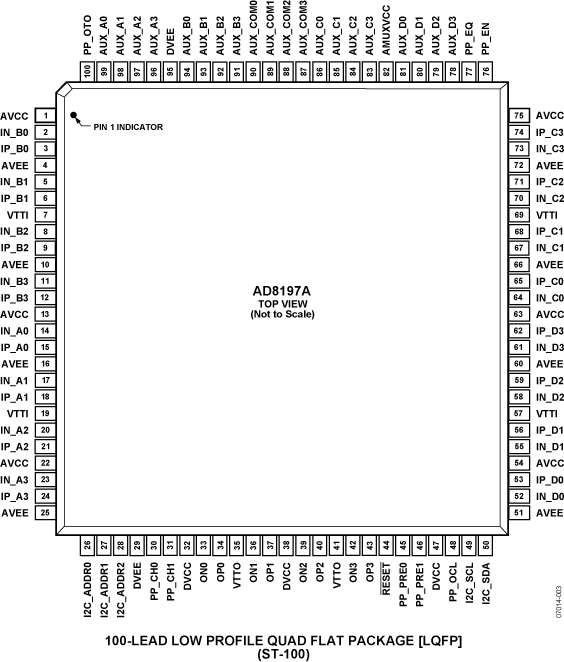

  • 100ピン、14mm ×14mm LQFP、Pbフリー・パッケージを採用
  • リンク当たり4個の補助チャンネル双方向バッファなし 入力/出力柔軟な電源動作(3.3~5V)HDCP標準に互換DDCバスと2つの追加信号のスイッチングが可能

製品概要

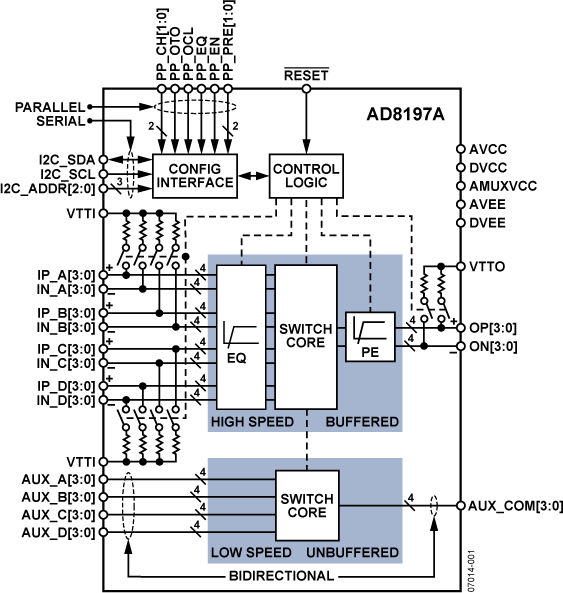

AD8197Aは、等化TMDS入力とプリエンファシスTMDS®出力を持つHDMI™/DVIスイッチであり、長いケーブルを持つシステムに最適です。出力を高インピーダンス状態に設定できるため、消費電力の削減および/またはワイヤードOR接続によるアレイの拡張が可能です。AD8197Aは、100ピンのPbフリー表面実装パッケージLQFPを採用し、-40℃~+85℃の温度範囲にわたっての動作が仕様規定されています。

製品ハイライト

  1. 最大2.25Gbpsのデータ・レートをサポートし、1080pの12ビット・カラーHDMIフォーマットを可能にし、UXGA(1600 × 1200) DVIより高い解像度を可能にします。
  2. 入力ケーブル・イコライザを持っているため、長い入力ケーブルの使用が可能 (2.25Gbpsで24AWGケーブル20m以上が可能)。
  3. 補助スイッチにより、DDCバスおよびHDMI1.3受信準拠のシングルチップ・ソリューション用の信号2本のルーティングが可能。

アプリケーション

  • 複数入力の表示
  • プロジェクタ
  • A/Vレシーバ
  • セット・トップ・ボックス
  • HDTVセット
