AD8196

2:1 HDMI/DVIスイッチ、イコライザ付き

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$3.67
機能
  • 2つの入力、1つの出力HDMI/DVIリンク
  • HDMI 1.3準拠のレシーバを実現
  • AD8190とピン互換
  • リンク当たり4つのTMDSチャンネル
    対応するデータレート:250 Mbps ~ 2.25 Gbps
    対応するピクセル・クロック:25 MHz to 225 MHz
    長いHDMIケーブル(2.25 Gbpsで20m)使用の動作に対応するイコライザ入力
    フルにバッファされた単方向入力/出力
  • グローバルに切り替え可能、50Ω終端を内蔵
    プリエンファシス(強調機能)した出力
    低追加ジッター
    単電源動作(3.3V)
  • リンク当たり4つの補助チャンネル
    双方向のバッファなし入/出力
    柔軟な電源動作(3.3~5V)
    HDCP標準に適合
    DDCバスと追加の2つの信号の切替えが可能
  • 出力ディスエーブル機能
    消費電力の低減
    除去可能な出力終端
  • 2個のAD8196でHDMI/DVIデュアルリンクに対応
  • 適合規格:HDMIレシーバ、HDCP、DVI
  • シリアル(I2C®スレーブ)制御インターフェース

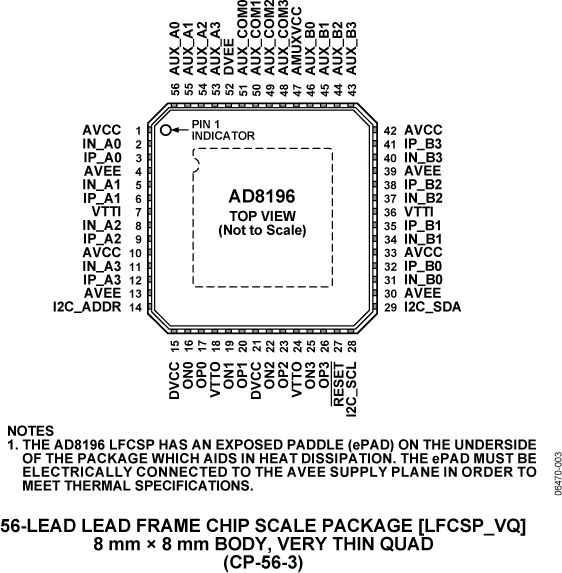

  • 56ピン、鉛フリー、8 mm x 8 mm、LFCSPパッケージ
製品概要
show more Icon

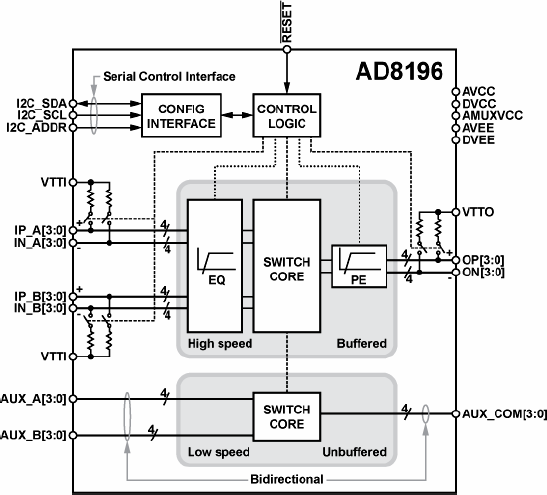

AD8196は、イコライズしたTMDS®入力とプリエンファシスしたTMDS出力を備えたHDMI/DVIスイッチです。長いケーブルを使用するシステムに最適です。出力を高インピーダンス状態に設定できるため、消費電力の低減や、ワイヤードORの接続法による大きなアレイの構築が可能です。

AD8196は、鉛フリーの56ピンLFCSP表面実装プラスチック・パッケージを採用し、-40°C~+85°Cの動作温度範囲で仕様が規定されています。


製品のハイライト

  1. 最大2.25Gbpsのデータレートに対応し、1080pディープカラー(12ビット・カラー)のHDMIフォーマットと、UXGA(1600×1200)を超えるDVI解像度を実現。
  2. 入力ケーブル・イコライザにより、入力に長いケーブル(2.25Gbpsにおいて20メートルを超える24 AWGケーブル)を使用可能。
  3. DDCバスと追加の2つの信号を補助スイッチで切り替え、HDMI 1.3受信準拠のシングルチップ・ソリューションを実現。

アプリケーション

  • 複数の入力ディスプレイ
  • プロジェクタ
  • A/Vレシーバ
  • セットトップ・ボックス
  • 高精細度テレビ(HDTV)セット
