製品概要
機能と利点
- 4入力、1出力のHDMITM/DVIリンク
- 1リンク当たり4つのTMDSチャンネル
250Mbps～1.65Gbpsのデータレートに対応
25～160MHzのピクセル・クロックに対応
イコライズ入力：長いHDMIケーブル（1080p時20メートル）に対応
フル・バッファ付きの単方向入出力 - グローバルに切替え可能な50Ωの終端を内蔵
出力プリエンファシス
低ジッタ
単電源動作：3.3V
- 出力ディスエーブル機能
消費電力の削減
取り外し可能な出力終端
さらに大きなアレイの作成が可能 - AD8191Aを2個使ってHDMI／DVIデュアル・リンクに対応可能
- 準拠標準：HDMIレシーバ、DVI、HDCP
- シリアル (I2C slave) とパラレルの制御インターフェース
製品概要

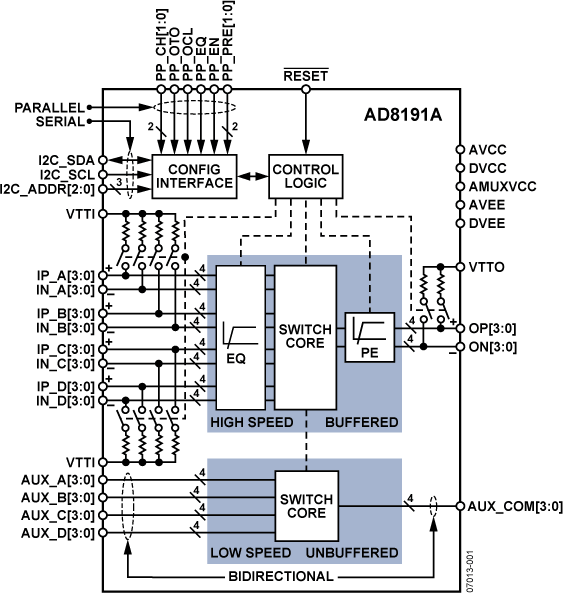

AD8191Aは、イコライズ機能付きのTMDS®入力とプリエンファシス機能付のTMDS出力を備えたHDMI™/DVIスイッチで、長いケーブルを使用するシステムに最適です。出力を高インピーダンス状態に設定できるため、消費電力の削減や、ワイヤドOR接続によりさらに大きなアレイを作成することができます。TMDチャンネルと補助信号を対象とするフレキシブルなチャンネル・バンドル・モードを使うと、AD8191 を4 : 1HDMI/DVIリンク・スイッチ×1、8:1スイッチ×2、16:1スイッチ×1のいずれかとして構成できます。AD8191Aは、鉛フリーの100ピン表面実装パッケージを採用しており、-40～+85°cの動作温度範囲で仕様規定されています。
製品のハイライト
- 最大1.65Gbpsのデータレートに対応するため、1080p HDMIフォーマットおよびUXGA（1600×1200）のDVI分解能を提供できます。
- 入力ケーブル・イコライザを持つため、入力に長いケーブルを使用できます（1080p時に20メートル超の24AWGケーブル）。
- HDMI 1.2a受信規格に準拠したシングルチップ・ソリューション向けに、補助スイッチはDDCバスの他に2つの信号のルーティングを行うことができます。
- 複数入力対応のディスプレイ
- プロジェクタ
- A/Vレシーバ
- セットトップ・ボックス
- アドバンスト・テレビ・セット（HDTVなど）
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD8191AASTZ | 材料宣誓書（MD） | 信頼性データ | 100-Lead LQFP (14mm x 14mm) | |
| AD8191AASTZ-RL | 材料宣誓書（MD） | 信頼性データ | 100-Lead LQFP (14mm x 14mm) | |
| ウェハ・ファブリケーション・データ |
