製品概要
機能と利点
- 4入力、1出力のHDMI™/DVIリンク：
- 1リンク当たり4つの補助チャンネル
双方向のバッファなし入出力
柔軟な電源動作（3.3～5V）
HDCP標準に適合
DDCバスに加え2つの信号の切替えが可能
1リンク当たり4つのTMDSチャンネル
- 250Mbps～1.65Gbpsのデータレートに対応
- 25～160MHzのピクセル・クロックに対応
- イコライズ入力：長いHDMIケーブル（1080p時20メートル）に対応
- フル・バッファ付きの単方向入出力
- グローバルに切替え可能な50Ωの終端を内蔵
- 出力プリエンファシス
- 低追加ジッタ
- 単電源動作（3.3V）
- 複数チャンネル・バンドル・モード
1×（4:1）HDMI/DVIリンク・スイッチ（デフォルト）
2×（8:1）TMDSチャンネル・スイッチ
1×（16:1）TMDSチャンネル・スイッチ - 出力ディスエーブル機能
- 消費電力を削減
- さらに大きなアレイの作成が可能
- 2個のAD8191でDVI/HDMIデュアル・リンクに対応
- 互換性のある規格：DVI、HDMI、HDCP
- シリアル（12Cスレーブ）とパラレル制御のインターフェース

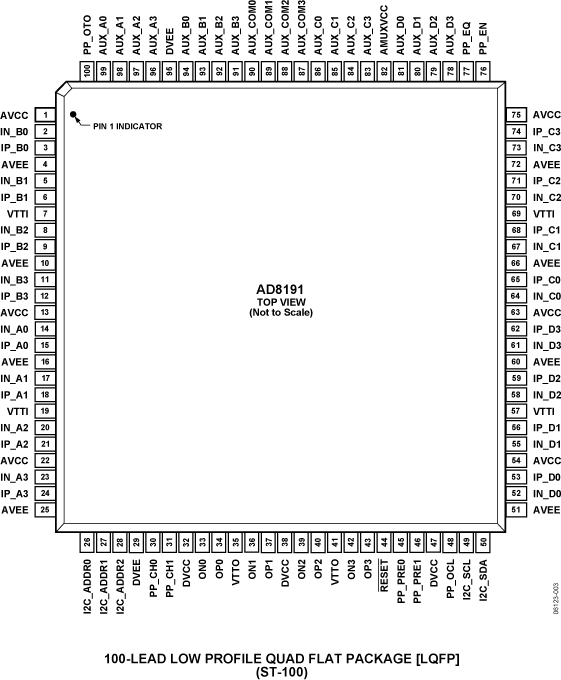

- 鉛フリーの100ピン14mm×14mm LQFPパッケージを採用
製品概要
AD8191は、イコライズ機能付きのTMDS入力とプリエンファシス機能付のTMDS出力を備えたHDMI/DVIスイッチで、長いケーブルを使用するシステムに最適です。出力を高インピーダンス状態に設定できるため、消費電力の削減や、ワイヤドOR接続によりさらに大きなアレイを作成することができます。TMDチャンネルと補助信号を対象とするフレキシブルなチャンネル・バンドル・モードを使うと、AD8191を4:1HDMI/DVIリンク・スイッチ×1、8:1スイッチ×2、16:1スイッチ×1のいずれかとして構成できます。
AD8191は、鉛フリーの100ピン表面実装LQFPパッケージを採用しており、0～70℃の動作温度範囲で仕様規定されています。
製品のハイライト
- 最大1.65Gbpsのデータレートに対応するため、1080p HDMIフォーマットおよびUXGA（1600×1200）のDVI分解能を提供できます。
- 入力ケーブル・イコライザを持つため、入力に長いケーブルを使用できます（1080p時に20メートル超の24AWGケーブル）。
- HDMI 1.2a受信規格に準拠したシングルチップ・ソリューション向けに、補助スイッチはDDCバスの他に2つの信号のルーティングを行うことができます。
アプリケーション
- 複数入力対応のディスプレイ、プロジェクタ
- A/Vレシーバ
- セットトップ・ボックス
- アドバンスト・テレビ・セット（HDTVなど）
