  5. AD7785

最新データシート：英語版 Rev. 0
日本語版参考資料 Rev. 0
データシートご利用上の注意

製品概要

機能と利点

  • 最大20ビットの実効分解能
  • RMSノイズ：
    40nV＠4.17Hz
    85nV＠16.7Hz
  • 電流：400μA（typ）
  • パワーダウン：1μA（max）
  • 低ノイズのプログラマブル・ゲイン計装アンプ
  • ドリフトが4ppm/℃（typ）のバンドギャップ・リファレンス
  • 更新レート：4.17～470Hz
  • 3個の差動入力
  • 50Hz / 60Hzの同時除去

製品概要

AD7785は、高精度計測アプリケーション向けの低消費電力、低ノイズ、全機能内蔵型のアナログ・フロントエンドです。3チャンネル差動アナログ入力を備えた低ノイズ、20ビットのシグマ・デルタ（ΣΔ）A/Dコンバータ（ADC）を内蔵しています。低ノイズの計装アンプも内蔵しているため、小さい振幅の信号をADCに直接送ることができます。ゲインを64に設定すると、更新レートが4.17Hzで、rmsノイズが40nVになります。

低ノイズ、低ドリフトの高精度バンドギャップ・リファレンスが内蔵されていますが、外部の差動リファレンスも使用できます。その他のオンチップ機能には、プログラマブル励起電流源、バーンアウト電流、バイアス電圧発生器があります。バイアス電圧発生器を使用して、チャンネルの同相電圧をAVDD/2に設定できます。

内部クロックで動作しますが、外部クロックも使用できます。出力データレートは、4.17～470Hzの周波数レンジでソフトウェアで制御できます。

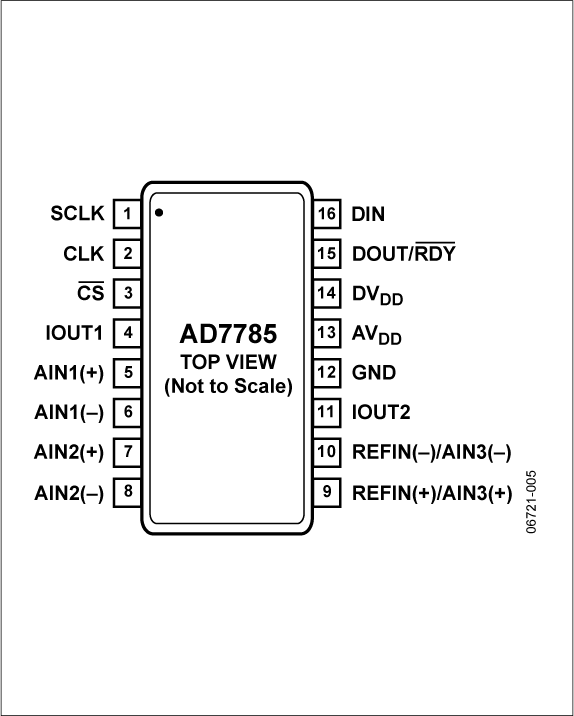

この製品は、2.7～5.25Vの電源で動作します。消費電流は400μA（typ）で、16ピンTSSOPパッケージで提供しています。

アプリケーション

  • 熱電対計測
  • RTD測定
  • サーミスタ測定
  • ガスの解析
  • 工業用プロセス制御システム
  • 計測器
  • 携帯型計測器
  • 血液分析
  • スマート・トランスミッタ
  • 液体 / ガス・クロマトグラフィ
  • 6桁DVM
