AD7656-1/AD7657-1/AD7658-1: 250kSPS、6チャンネル、同時サンプリング、バイポーラ、16/14/12ビットADC (Rev.A)
データシートご利用上の注意質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
特長
|
|
AD7656-1 / AD7657-1 / AD7658-1は、最大250kSPSのスループット・レートを特長としています。デバイスの入力段には、最大入力周波数4.5MHz、低ノイズ、広帯域幅のトラック&ホールド・アンプが内蔵されています。
変換プロセスとデータ・アクイジションは、CONVST信号と内部発振器によって制御されます。3本のCONVSTピン(CONVST A、CONVST B、CONVST C)を使用して、3組のADCペアの同時サンプリングを個別に設定できます。高速のパラレルおよびシリアル・インターフェースを備えているため、マイクロプロセッサやDSPとのインターフェースが可能です。シリアル・インターフェース・モードでは、デイジーチェーン機能によって、複数のADCを1つのシリアル・インターフェースに接続できます。これらのデバイスは±4×VREFおよび±2×VREFの範囲の真のバイポーラ入力信号を受け入れることが可能です。また、これら3種とも2.5Vのオンチップ・リファレンスが内蔵されています。次世代製品の AD7606をご覧ください。新規設計にお勧めするAD7606はAD7656A-1 とピン・コンパチブルで、PSSの堅牢性が改善されています。
製品のハイライト
- 6個の16 / 14 / 12ビット、250kSPS ADCを内蔵
- 6チャンネルの真のバイポーラ、高インピーダンス・アナログ入力
- 高速パラレルおよびシリアル・インターフェース
- AD7656 / AD7657 / AD7658と比較して、デカップリング要件を低減し、使用部品数を削減
アプリケーション
- 電源ライン・モニタリング・システム
- 計測および制御システム
- 多軸位置決めシステム
AD7656-1/AD7657-1/AD7658-1: 250kSPS、6チャンネル、同時サンプリング、バイポーラ、16/14/12ビットADC (Rev.A)
データシートご利用上の注意質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD7656-1
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
アプリケーション・ノート
5
HTML
HTML
HTML
技術記事
3
HTML
HTML
HTML
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
ユーザ・ガイド 1
アプリケーション・ノート 2
技術記事 1
よく聞かれる質問 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
AD7656BSTZ-1 | 64-Lead LQFP (10mm x 10mm) |
|
|
AD7656BSTZ-1-RL | 64-Lead LQFP (10mm x 10mm) |
|
|
AD7656YSTZ-1 | 64-Lead LQFP (10mm x 10mm) |
|
- AD7656BSTZ-1

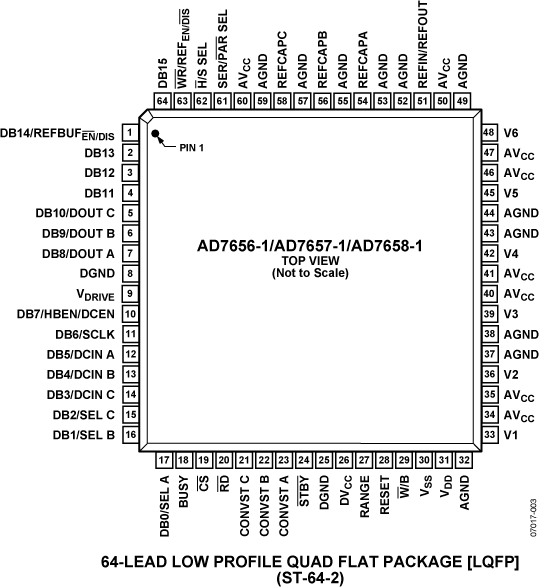

- ピン/パッケージ図
- 64-Lead LQFP (10mm x 10mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD7656BSTZ-1-RL
- ピン/パッケージ図
- 64-Lead LQFP (10mm x 10mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD7656YSTZ-1
- ピン/パッケージ図
- 64-Lead LQFP (10mm x 10mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 18, 2016
- 16_0034
Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin
AD7656BSTZ-1
製造中
AD7656BSTZ-1-RL
製造中
AD7656YSTZ-1
製造中
6 9, 2010
- 10_0147
AD7656, AD7656-1, AD7657-1, AD7658-1 Datasheet FSR definition clarification
AD7656BSTZ-1
製造中
AD7656BSTZ-1-RL
製造中
AD7656YSTZ-1
製造中
1 5, 2009
- 07_0077
Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
AD7656BSTZ-1
製造中
AD7656BSTZ-1-RL
製造中
AD7656YSTZ-1
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 18, 2016
- 16_0034
Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin
AD7656BSTZ-1
製造中
AD7656BSTZ-1-RL
製造中
AD7656YSTZ-1
製造中
6 9, 2010
- 10_0147
AD7656, AD7656-1, AD7657-1, AD7658-1 Datasheet FSR definition clarification
1 5, 2009
- 07_0077
Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
AD7656BSTZ-1
製造中
AD7656BSTZ-1-RL
製造中
AD7656YSTZ-1
製造中
ソフトウェアおよび製品のエコシステム
FPGA/HDL
デバイス・ドライバ
評価用ソフトをお探しですか? ここで見つけることができます。
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
シャント型電圧リファレンス1 |
||||
製造中 |
2.5V/3.0V電圧リファレンス、超高精度 |
|||
シリーズ電圧リファレンス5 |
||||
製造中 |
リファレンス電圧、超高精度低ノイズ2.500V XFET® |
|||
製造中 |
電圧リファレンス、超低ノイズ、XFET®、電流シンク / ソース機能付き |
|||
製造中 |
電圧リファレンス、出力電圧2.5V、LDO型 XFET®、超低ノイズ、電流シンク / ソース機能付き |
|||
製造中 |
2.5V電圧リファレンス、マイクロパワー、高精度、直列モード |
|||
製造中 |
電圧リファレンス、2.5V、高精度、マイクロパワー、低ノイズ、シャットダウン機能付 |
|||
高精度オペアンプ (Vos<1mV & TCVos<2uV/C)3 |
||||
製造中 |
オペアンプ、シングル、超低歪み、超低ノイズ |
|||
製造中 |
オペアンプ、デュアル、超低歪み、超低ノイズ |
|||
製造中 |
オペアンプ、16ビット・システム用、ローノイズ、高速 |
|||
高電圧アンプ ≧ ±12V2 |
||||
製造中 |
オペアンプ、高速、安定したユニティ・ゲイン、超低歪み、1nV/√Hz |
|||
製造中 |
オペアンプ、デュアル、ローノイズ、高速 |
|||
正電圧のリニア電圧レギュレータ(LDO)2 |
||||
製造中 |
超低ノイズ、200mA、CMOSリニア電圧レギュレータ |
|||
製造中 |
リニア・レギュレータ、150mA、CMOS、超低静止時電流 |
|||
低入力バイアス電流アンプ(<100pA)2 |
||||
製造中 |
オペアンプ、高精度、低入力バイアス電流、広帯域幅、JFET、シングル |
|||
製造中 |
オペアンプ、JFET入力段、30V、19MHz、低ノイズ、低入力バイアス電流 |
|||
複数出力降圧レギュレータ1 |
||||
製造中 |
ステップダウン DC-DC コンバータ、同期型、デュアル 2 A/シングル 4 A、設定可能 |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
製造中 |
8チャンネルDAS(データ・アクイジション・システム)、16ビット、バイポーラ、同時サンプリングA/Dコンバータ内蔵 |
必要なソフトウェア/ドライバが見つかりませんか?
ドライバ/ソフトウェアをリクエスト評価用キット 1
EVAL-AD7656-1
AD7656-1 Evaluation Board
製品の詳細
The SDP Controller board is a separate list item in the ordering guide below (EVAL-SDP-CB1Z). If you have not previously purchased an SDP Controller board, please do so to ensure a full evaluation setup.
