製品概要

機能と利点

  • 8チャンネル同時サンプリング入力
  • 真のバイポーラ・アナログ入力範囲:±10 V、±5 V
  • 5Vのアナログ単電源と2.3V~5.25VのVDRIVE
  • 完全統合型のデータ・アクイジション・ソリューション
    • アナログ入力クランプ保護
    • アナログ入力のインピーダンスが1 MΩ の入力バッファ
    • 2次アンチエイリアシング・アナログ・フィルタ
    • 高精度リファレンスとリファレンス・バッファを内蔵
    • 全チャンネルで200kSPSの18ビットADC
    • デジタル・フィルタによるオーバーサンプリング機能
  • 柔軟なパラレル/シリアル・インターフェース
  • SPI/QSPI/MICROWIRE/DSP互換
  • 14ビットから18ビットへのピン互換ソリューション
  • 性能
    • アナログ入力チャンネルのESD定格:7kV
    • SNR:98dB、THD:−107 dB
    • 低消費電力:100mW
    • スタンバイ・モード:25mW

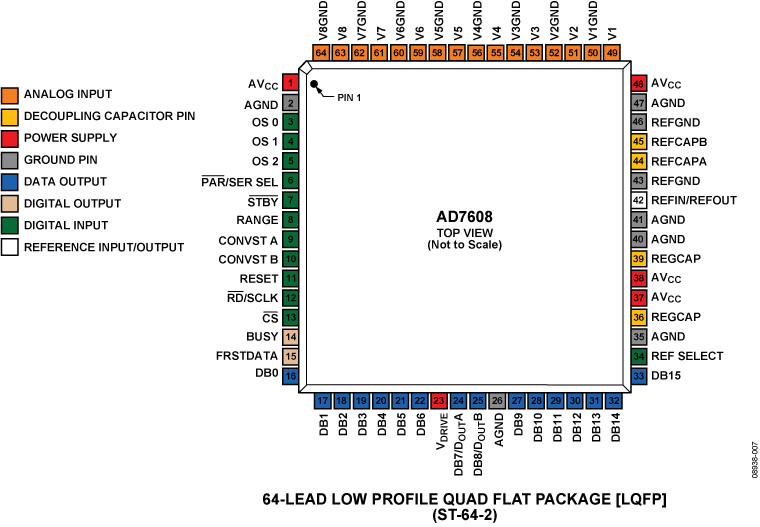

  • 64ピンLQFPパッケージ

製品概要

AD7608は、18ビット、8チャンネル、同時サンプリングA/Dコンバータを内蔵したデータ・アクイジション・システム(DAS)ICです。この製品は以下の回路機能を含んでいます:アナログ入力クランプ保護、2次のアンチエリアス・フィルタ、トラック・アンド・ホールド・アンプ、18ビット・電荷再配分式逐次比較型ADC、フレキシブル・デジタル・フィルタ、2.5Vリファレンスとリファレンス・バッファ、高速シリアルとパラレル・インターフェース。

AD7608は単電源5Vから動作し、±10Vおよび±5Vの真のバイポーラ入力信号を扱うことができ、全てのチャンネルで最大200kSPSまでのスループットでサンプリングすることが可能です。入力のクランプ保護回路によって、±16.5Vまでの電圧を許容することが出来ます。AD7608は、サンプリング周波数に関わらず、1MΩのアナログ入力インピーダンスを備えています。単電源動作、内蔵のフィルタリングと高い入力インピーダンスを備えているため、ドライバ用のオペアンプおよび外部両電源の必要がありません。AD7608のアンチエリアス・フィルタは22kHzの-3dBカットオフ周波数を備えており、200kSPSのサンプリング時では40dBのアンチエリアス除去を提供します。柔軟なデジタル・フィルタはピンからドライブされ、SNRの改善と3dB帯域幅の低減をもたらします。


アプリケーション
  • 電源ライン・モニタリングと保護システム
  • マルチフェーズ・モーター制御
  • 計測機器および制御システム
  • 多軸ポジショニング・システム
  • データ・アクイジション・システム(DAS)

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

評価キット (1)

ソフトウェア & システム

Mbed サポート

WIKI

AD7606 Mbed IIO Application

This page gives an overview of using the ARM Mbed platform supported firmware example with Analog Devices AD7606 Evaluation board and SDP-K1 controller board.
WIKI

Learn how to get started with Mbed

Mbed is an open source, development environment for ARM microcontrollers.

ツール

おすすめ製品

AD7608 互換製品

推奨製品 Digital Isolators

  • For high performance, low power, bidirectional communication: ADUM1402.
  • For isolated power in 3.3V or 5V outputs: ADUM5000.
  • For high performance, low power, bidirectional communication with integrated isolated power: ADUM5402.

推奨製品 External 2.5V Voltage Reference

  • For high accuracy, low noise and excellent long term stability: ADR421.
  • For high accuracy, low noise and higher output current: ADR431.
