AD7401

シグマ・デルタ変調器、絶縁型

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$4.30
特長
  • 最大外部クロック・レート:20MHz
  • 2次Σ-Δ変調器
  • 16ビット・ノーミス・コード
  • 16ビットでのINL=±2LSB(typ)
  • オフセット・ドリフト:3.5μV/℃(max)
  • デジタル・アイソレータ内蔵
  • リファレンス電圧内蔵
  • 低消費電力動作:20mA(max) @5.25 V
  • 動作温度範囲:-40℃~+105℃
  • 16ピンSOICパッケージ
  • 安全規格の認定済み

    詳細はデータシートをご参照ください。
製品概要
show more Icon

AD7401は、2次のΣΔ変調器で、アナログ入力信号を高速の1ビット・データストリームに変換します。このデータストリームは、内蔵されたアナログ・デバイセズのiCoupler®技術を用いてデジタル絶縁されます。AD7401は、5V電源で動作し、最大±200mV(±320mVフルスケール)の差動入力信号に対応します。アナログ入力信号は、外付けのサンプル/ホールド(S/H)回路の必要性を排除し、アナログ変調器によって連続的にサンプリングされます。入力信号の情報は、最大20MHzのデータレートを持つ1ビット信号の密度として、出力のストリームに含まれます。オリジナルの情報は、適切なデジタル・フィルタによって、再構築することができます。シリアルI/Oは、5Vまたは3V電源(VDD2)のどちらでも使えます。

シリアル・インターフェースは、デジタル的に絶縁されます。空芯コアを使ったモノリシック・トランス技術と高速CMOSの組み合わせによるオンチップ絶縁は、フォトカプラ・デバイスなどの置換品に比較して、並外れた性能特性を提供します。この製品はオンチップにリファレンスを内蔵しています。 AD7401は16ピンのSOICで供給され、-40℃~+105℃の動作温度範囲となっています。

内部クロックバージョンであるAD7400も用意されています。

アプリケーション

  • ACモータ制御
  • データ・アクイジション・システム
  • A/D+フォト・アイソレータの置き換え

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$4.30

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

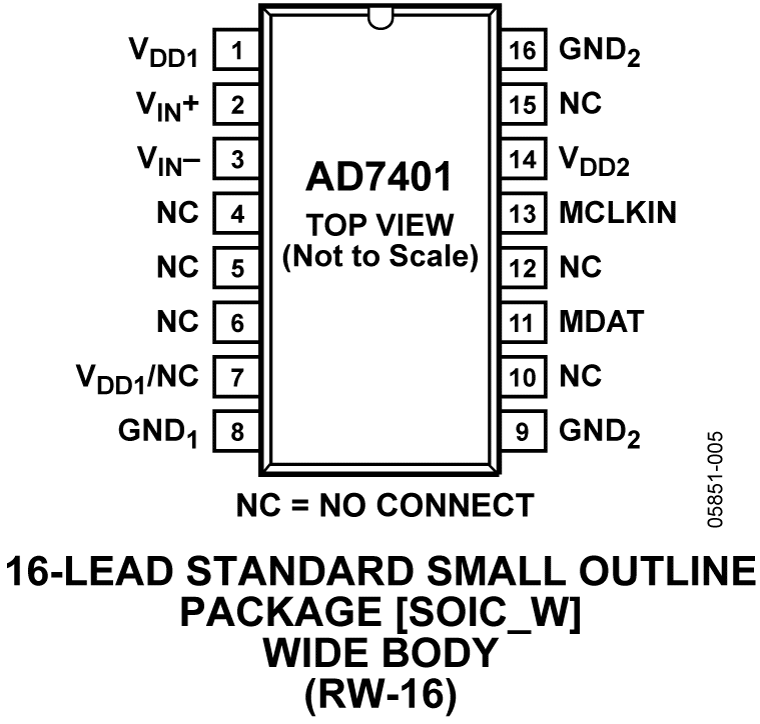

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD7401YRWZ
  • HTML
  • HTML
AD7401YRWZ-REEL
  • HTML
  • HTML
AD7401YRWZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 13, 2024

- 23_0069

Qualification Notification of Alternate Wafer Fab Site at ADI Limerick for Select Isolator Products

2 23, 2018

- 17_0193

AD7400, AD7401, AD7400A and AD7401A Datasheets: Updated Regulatory Information and Associated Creepage Specification

AD7401YRWZ

AD7401YRWZ-REEL

製造中

AD7401YRWZ-REEL7

製造中

11 2, 2015

- 15_0135

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

11 12, 2012

- 12_0269

Change of Moisture Sensitivity Level Rating for AD7400/01/00A/01A from MSL 1 to MSL 3.

AD7401YRWZ

AD7401YRWZ-REEL

製造中

AD7401YRWZ-REEL7

製造中

2 27, 2012

- 11_0066

Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.

AD7401YRWZ

AD7401YRWZ-REEL

製造中

AD7401YRWZ-REEL7

製造中

8 4, 2010

- 10_0117

Halogen Free Material Change for SOIC_W Products at Carsem

AD7401YRWZ

AD7401YRWZ-REEL

製造中

AD7401YRWZ-REEL7

製造中

10 10, 2008

- 08_0058

Wafer Fab transfer from 6" C5 Analog Devices, Ireland to 8" C5 TSMC, Taiwan

AD7401YRWZ

AD7401YRWZ-REEL

製造中

AD7401YRWZ-REEL7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 13, 2024

- 23_0069

arrow down

Qualification Notification of Alternate Wafer Fab Site at ADI Limerick for Select Isolator Products

2 23, 2018

- 17_0193

arrow down

AD7400, AD7401, AD7400A and AD7401A Datasheets: Updated Regulatory Information and Associated Creepage Specification

AD7401YRWZ

AD7401YRWZ-REEL

製造中

AD7401YRWZ-REEL7

製造中

11 2, 2015

- 15_0135

arrow down

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

11 12, 2012

- 12_0269

arrow down

Change of Moisture Sensitivity Level Rating for AD7400/01/00A/01A from MSL 1 to MSL 3.

AD7401YRWZ

AD7401YRWZ-REEL

製造中

AD7401YRWZ-REEL7

製造中

2 27, 2012

- 11_0066

arrow down

Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.

AD7401YRWZ

AD7401YRWZ-REEL

製造中

AD7401YRWZ-REEL7

製造中

8 4, 2010

- 10_0117

arrow down

Halogen Free Material Change for SOIC_W Products at Carsem

AD7401YRWZ

AD7401YRWZ-REEL

製造中

AD7401YRWZ-REEL7

製造中

10 10, 2008

- 08_0058

arrow down

Wafer Fab transfer from 6" C5 Analog Devices, Ireland to 8" C5 TSMC, Taiwan

AD7401YRWZ

AD7401YRWZ-REEL

製造中

AD7401YRWZ-REEL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

EVAL-AD7401

AD7401 Evaluation Board

zoom

EVAL-AD7401

AD7401 Evaluation Board

製品の詳細

The EVAL-AD7401EDZ is a fully featured evaluation Kit for the AD7401. This board operates in stand alone mode or in conjunction with the Converter Evaluation and Development board, EVAL-CED1Z . When operated with the Converter Evaluation and Development board, software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the Converter Evaluation and Development board.
