製品概要
機能と利点
- 1チップ上のRS-232とRS-422
- +5 V単電源動作
- 0.1mFコンデンサー
- 短絡回路保護機能
- 優れたノイズ耐性
- 低消費BiCMOS技術
- 高速、低スキューのRS-422動作
- -40℃～+85℃動作
製品概要
AD7306ライン・ドライバ/レシーバは、5Vのモノリシック製品で、TTL信号レベルとデュアル・スタンダードのEIA RS-232/RS422信号レベル間のインターフェースを提供します。この製品は、2つのRS-232ドライバ、1つのRS-422ドライバ、1つのRS-232レシーバ、およびRS-232またはRS-422としてどちらにでも構成することのできる1つのレシーバ経路を含んでいます。
内部のチャージポンプ電圧変換器は、+5Vの単電源電圧からの動作の便宜を計らいます。内部チャージポンプは、±10Vのレベルを生成しますので、RS-232の出力レベルは、外部の両電源電圧の必要なしに、実現することが可能です。
高効率のチャージポンプ設計は、無極性、超小型0.1mFコンデンサーを使うことによって動作することが可能です。このことは、10mF以上のコンデンサーを使う従来型の製品に対して、プリント回路ボードのスペースをセーブする考察を提供します。またチャージポンプの出力電圧は、両電源を必要とする外部回路への電源として使うこともできます。
RS-232チャンネルは、最大100kHzまでの通信レートに対して適しており、RS-422チャンネルは、最大5MHzまでの高速通信に対して適応します。RS-422伝送の相補出力は、しっかりとマッチングしており、相補出力間の低いタイミング・スキューを特長としています。このことは、しばしば、厳しいシステム・タイミング仕様に合致するような、基本要求となります。
全ての入力はESDに対する保護を備えており、全てのドライバ出力は高電流のソース及びシンク能力を特長とし、出力上での短絡回路に対しては内部的に保護されます。ラッチ・アップをガードするためにエピタキシャル・レイヤが使われています。

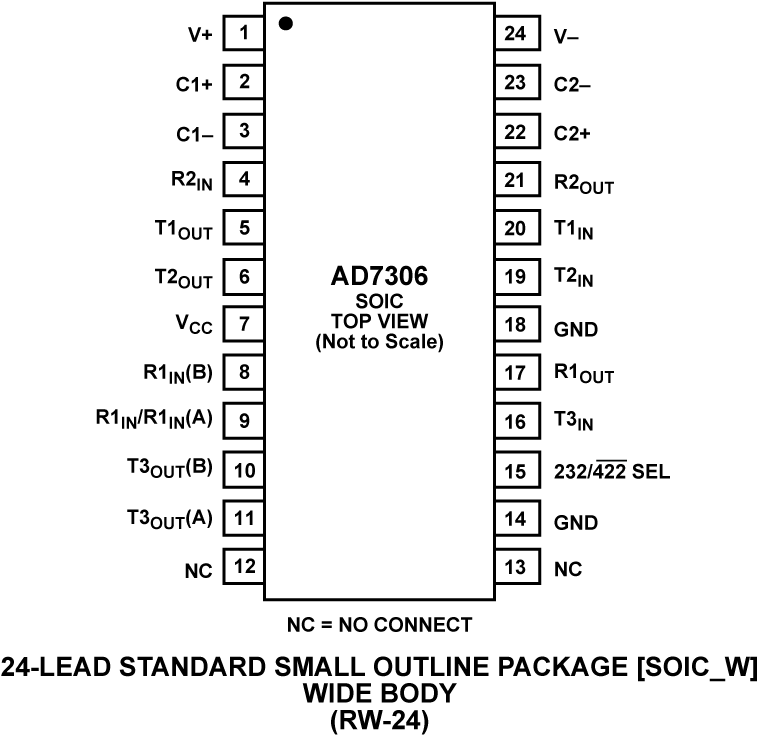

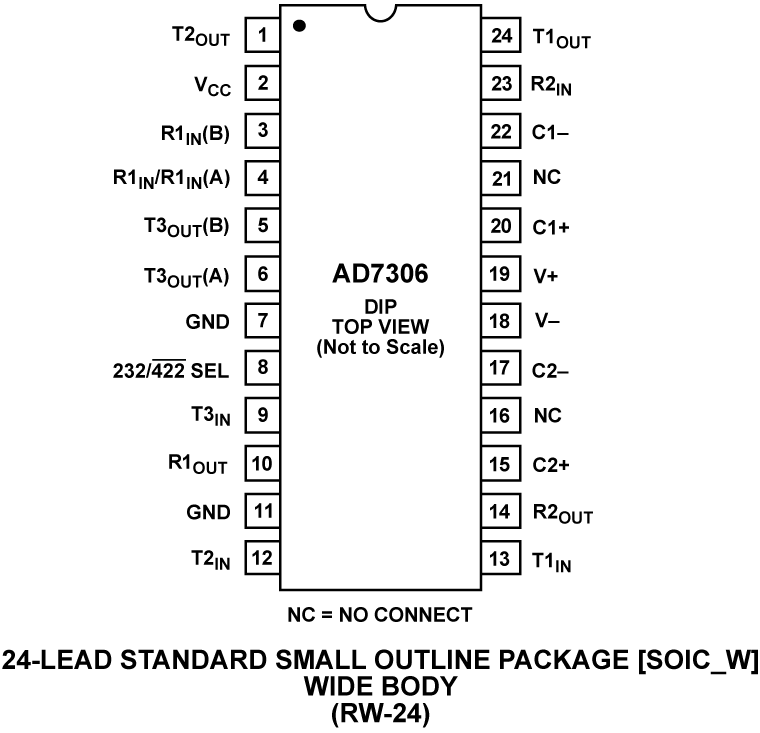

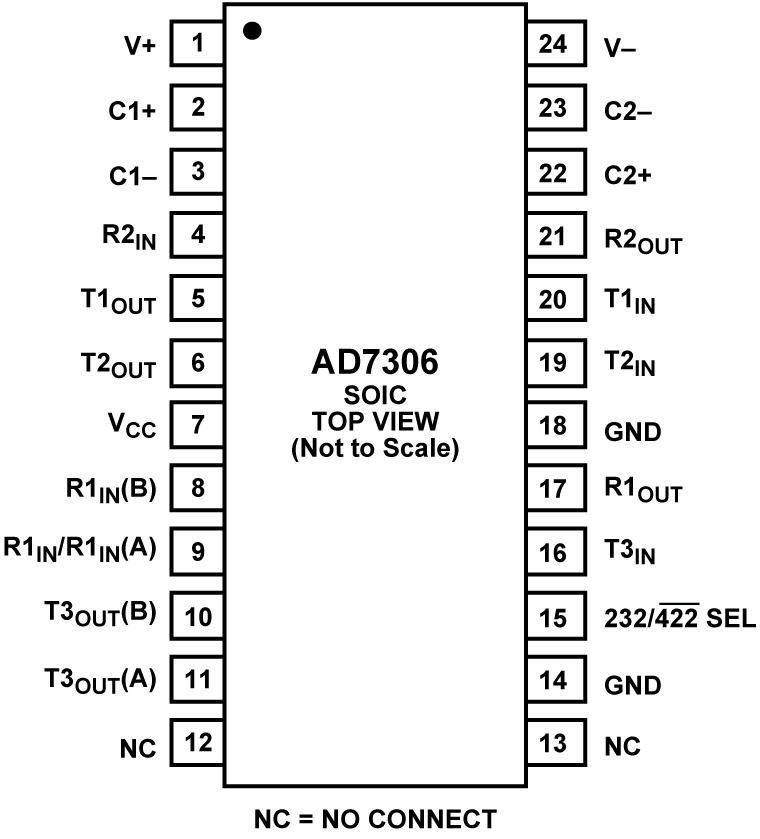

この製品は、24ピンSOICパッケージと24ピン・プラスチックDIPパッケージを採用しています。
アプリケーション
- DTE-DCEインターフェース
- パケット交換
- ローカル・エリア・ネットワーク
- データ・コンセントレーション
- データ・マルチプレクサ
- サービス総合デジタル網 (ISDN)
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD7306ANZ | 材料宣誓書（MD） | 信頼性データ | 24-Lead PDIP | |
| AD7306AR | 材料宣誓書（MD） | 信頼性データ | 24-Lead SOIC (Wide) | |
| AD7306ARZ | 材料宣誓書（MD） | 信頼性データ | 24-Lead SOIC (Wide) | |
| AD7306JNZ | 材料宣誓書（MD） | 信頼性データ | 24-Lead PDIP | |
| AD7306JRZ | 材料宣誓書（MD） | 信頼性データ | 24-Lead SOIC (Wide) | |
| AD7306JRZ-REEL | 材料宣誓書（MD） | 信頼性データ | 24-Lead SOIC (Wide) | |
| ウェハ・ファブリケーション・データ |
