製品概要
機能と利点
- プログラマブル容量デジタルコンバータ（CDC）
- フェムトファラッドの分解能
- 13個の容量センサー入力
- 9msの更新レート（全13センサー入力）
- 外付けのRC部品は不要
- 自動変換シーケンサ
- オンチップの自動キャリブレーション・ロジック
- 環境の変化に対応した自動補償
- 自動適応型のスレッショールド／感度レベル
- AD7142と互換のレジスタ・マップ
- キャリブレーション・データ保存用の内蔵RAM
- SPI互換（シリアル・ペリフェラル・インターフェース互換）シリアル・インターフェース（AD7147）
- I2Cのシリアル・インターフェース（AD7147-1）
- シリアル・インターフェース専用のVDRIVEレベル調整
- 割込み出力および汎用入出力（GPIO）

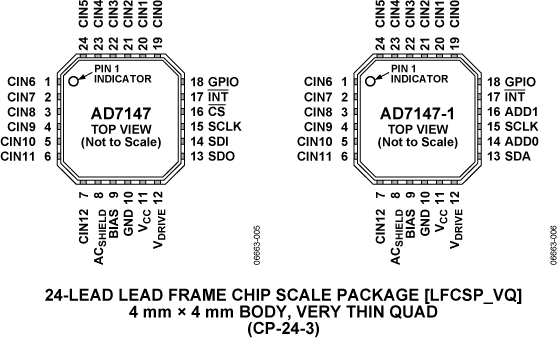

- 24ピン、4mm×4mm LFCSP
- 詳細はデータシートをご参照ください。
製品概要
AD7147は、ボタン、スクロール・バー、ホイールなどの操作機能を実現するための容量センサー用に設計されています。センサーはPCボードの1層で十分あるため、超薄型のアプリケーションに最適です。
AD7147は、オンチップの環境キャリブレーション機能を集積した容量／デジタル・コンバータ（CDC）です。このCDCには13チャンネルの入力があり、ここからスイッチ・マトリックスを経由して16ビット、250kHzのΣΔ（シグマ・デルタ）コンバータに信号が送られます。CDCは外部センサーの容量変化を検知し、この情報を使用してセンサー・アクチベーションを記録します。レジスタの設定によって、CDCのセットアップを完全に制御できます。
高分解能のセンサーの場合は、ホスト・プロセッサ上で動作するソフトウェアは簡単なもので済みます。
AD7147は、単極容量センサー（接地センサー）用に設計されています。センサーでのノイズ混入を最小にするアクティブ・シールド付き出力があります。
AD7147は、周囲環境の変化を補償するオンチップのキャリブレーション・ロジックを内蔵しています。キャリブレーション・シーケンスは、センサーがタッチされない限り連続的な間隔で自動的に実行されます。したがって、環境変化によって外部センサーに対する誤タッチやタッチの見落としが生じることはありません。
AD7147はSPI互換のシリアル・インターフェース備えており、AD7147-1はI2C互換®のシリアル・インターフェースを備えています。どちらのデバイスにも、割込み出力と汎用入出力（GPIO）が用意されています。VDRIVEピンは、VCCとは無関係にシリアル・インターフェースの電圧レベルを設定します。
4mm×4mmの24ピンLFCSPパッケージを採用しており、2.6～3.6Vの電源電圧範囲で動作します。低消費電力モード時の動作消費電流は、13個のセンサーで26μA（typ）です。
アプリケーション
- 携帯電話
- パーソナル・ミュージックおよびマルチメディア・プレーヤ
- 携帯型スマート機器
- テレビ、A/Vおよびリモート・コントロール
- ゲーム機器コンソール
- デジタル・スチール・カメラ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
FAQ7/26/2017
-
容量‐デジタル・コンバータにより、診断システムのレベル検出を容易化4/1/2014 アナログ・ダイアログ
-
ADI Capacitance-to-Digital Converter Technology in Healthcare Applications5/1/2012 アナログ・ダイアログ
-
高速 ADC の電源回路設計で考慮すべきこと2/1/2012
-
ACシールドによるリモート容量センシングの強化5/1/2008 アナログ・ダイアログ
-
誘導加熱式調理器：アナログ・デバイセズのiCoupler 技術による調理器とユーザ・インターフェースの絶縁3/1/2008 アナログ・ダイアログ
-
Providing an Edge in Capacitive Sensor Applications12/1/2007 アナログ・ダイアログ
ソフトウェア & システム
Software Modules
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD7147ACPZ-1500RL7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| AD7147ACPZ-1REEL | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| AD7147ACPZ-500RL7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| AD7147ACPZ-REEL | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| AD7147PACPZ-1500R7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| AD7147WPACPZ-1500R | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| AD7147WPACPZ-1RL | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| AD7147WPACPZ-500R7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| AD7147WPACPZ-RL | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
